Черв’ячно-дисковий екструдер

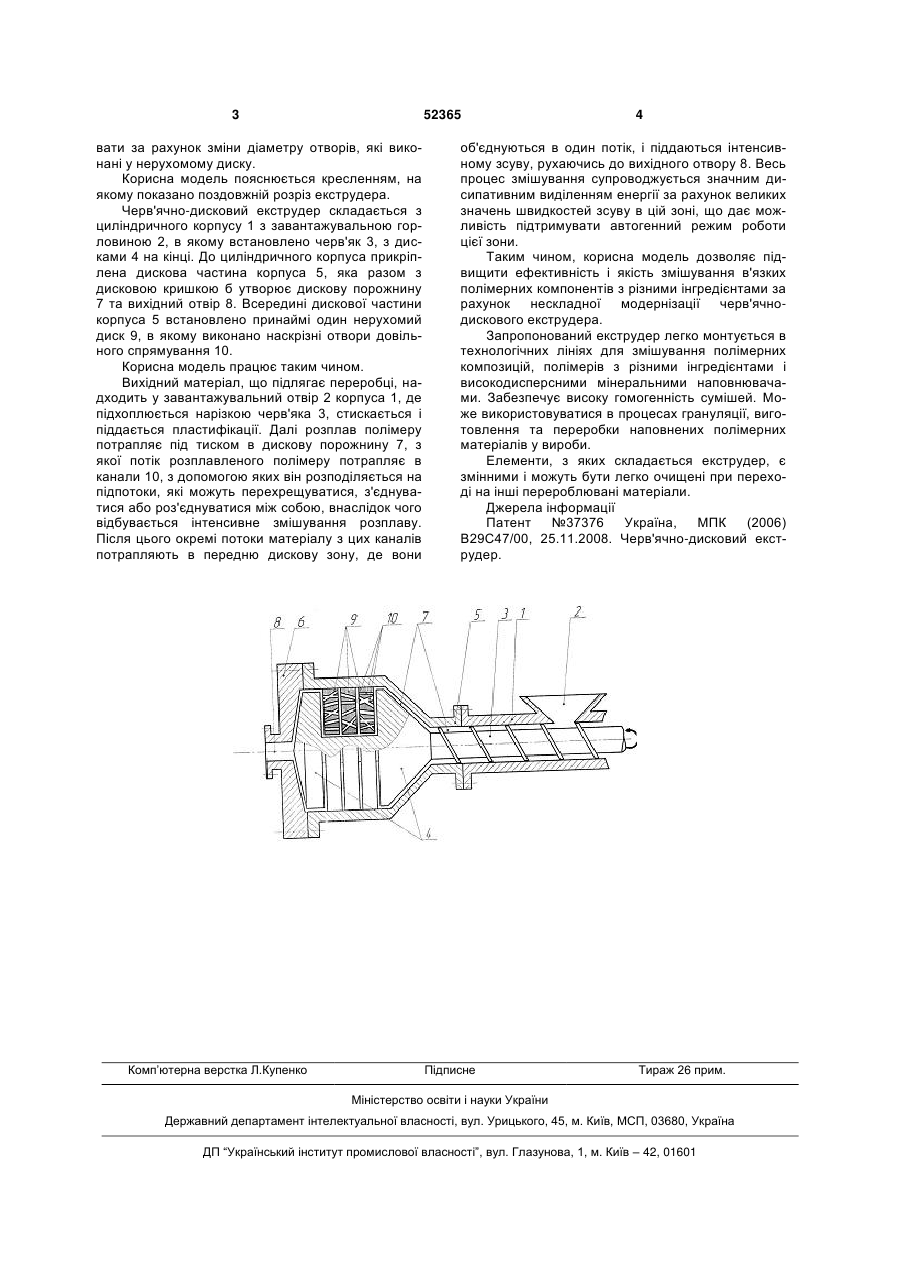

Черв'ячно-дисковий екструдер, що містить корпус з циліндричною та дисковою порожнинами, в циліндричній порожнині якого встановлений чер 3 52365 вати за рахунок зміни діаметру отворів, які виконані у нерухомому диску. Корисна модель пояснюється кресленням, на якому показано поздовжній розріз екструдера. Черв'ячно-дисковий екструдер складається з циліндричного корпусу 1 з завантажувальною горловиною 2, в якому встановлено черв'як 3, з дисками 4 на кінці. До циліндричного корпуса прикріплена дискова частина корпуса 5, яка разом з дисковою кришкою б утворює дискову порожнину 7 та вихідний отвір 8. Всередині дискової частини корпуса 5 встановлено принаймі один нерухомий диск 9, в якому виконано наскрізні отвори довільного спрямування 10. Корисна модель працює таким чином. Вихідний матеріал, що підлягає переробці, надходить у завантажувальний отвір 2 корпуса 1, де підхоплюється нарізкою черв'яка 3, стискається і піддається пластифікації. Далі розплав полімеру потрапляє під тиском в дискову порожнину 7, з якої потік розплавленого полімеру потрапляє в канали 10, з допомогою яких він розподіляється на підпотоки, які можуть перехрещуватися, з'єднуватися або роз'єднуватися між собою, внаслідок чого відбувається інтенсивне змішування розплаву. Після цього окремі потоки матеріалу з цих каналів потрапляють в передню дискову зону, де вони Комп’ютерна верстка Л.Купенко 4 об'єднуються в один потік, і піддаються інтенсивному зсуву, рухаючись до вихідного отвору 8. Весь процес змішування супроводжується значним дисипативним виділенням енергії за рахунок великих значень швидкостей зсуву в цій зоні, що дає можливість підтримувати автогенний режим роботи цієї зони. Таким чином, корисна модель дозволяє підвищити ефективність і якість змішування в'язких полімерних компонентів з різними інгредієнтами за рахунок нескладної модернізації черв'ячнодискового екструдера. Запропонований екструдер легко монтується в технологічних лініях для змішування полімерних композицій, полімерів з різними інгредієнтами і високодисперсними мінеральними наповнювачами. Забезпечує високу гомогенність сумішей. Може використовуватися в процесах грануляції, виготовлення та переробки наповнених полімерних матеріалів у вироби. Елементи, з яких складається екструдер, є змінними і можуть бути легко очищені при переході на інші перероблювані матеріали. Джерела інформації Патент №37376 Україна, МПК (2006) В29С47/00, 25.11.2008. Черв'ячно-дисковий екструдер. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
