Жолоб, що звужується

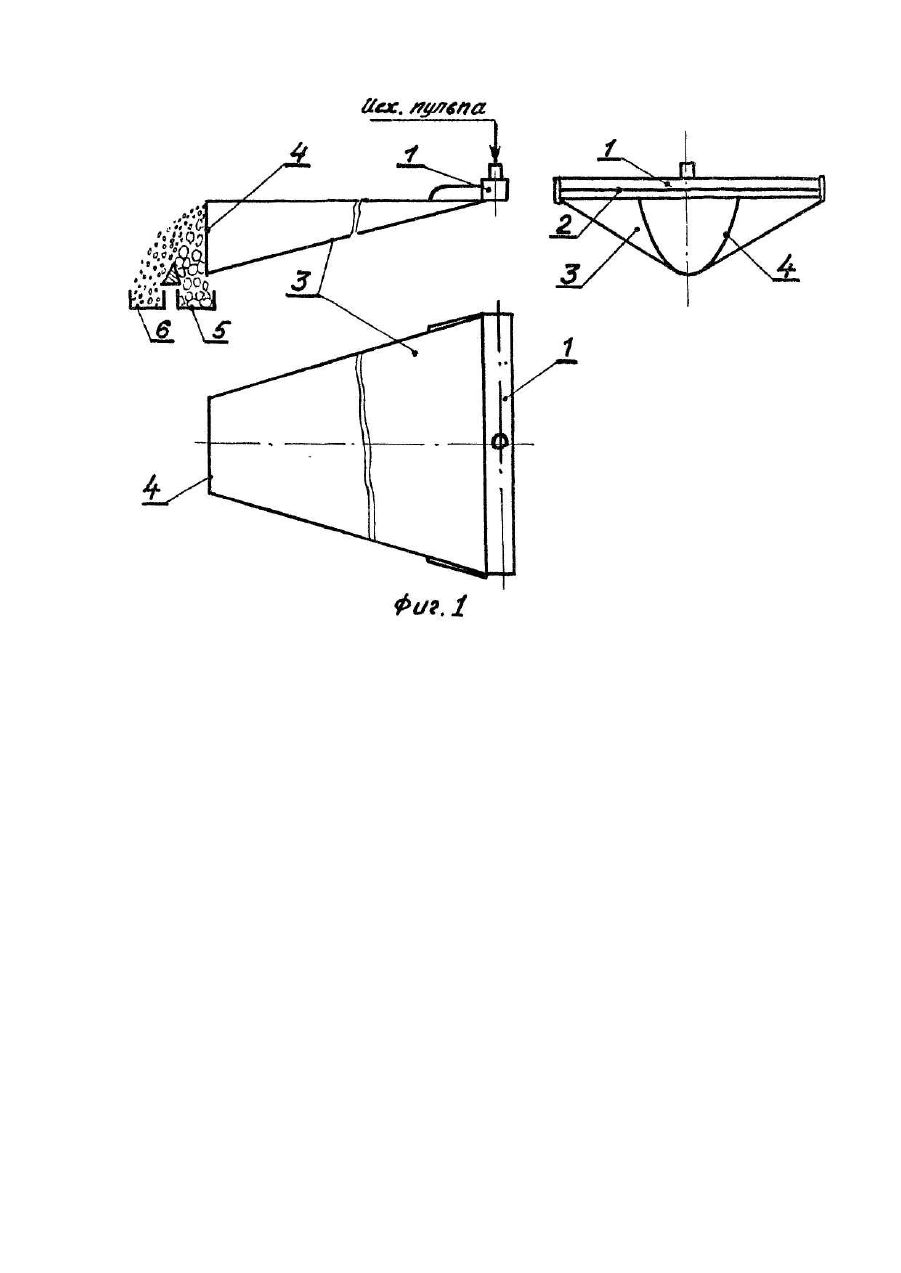

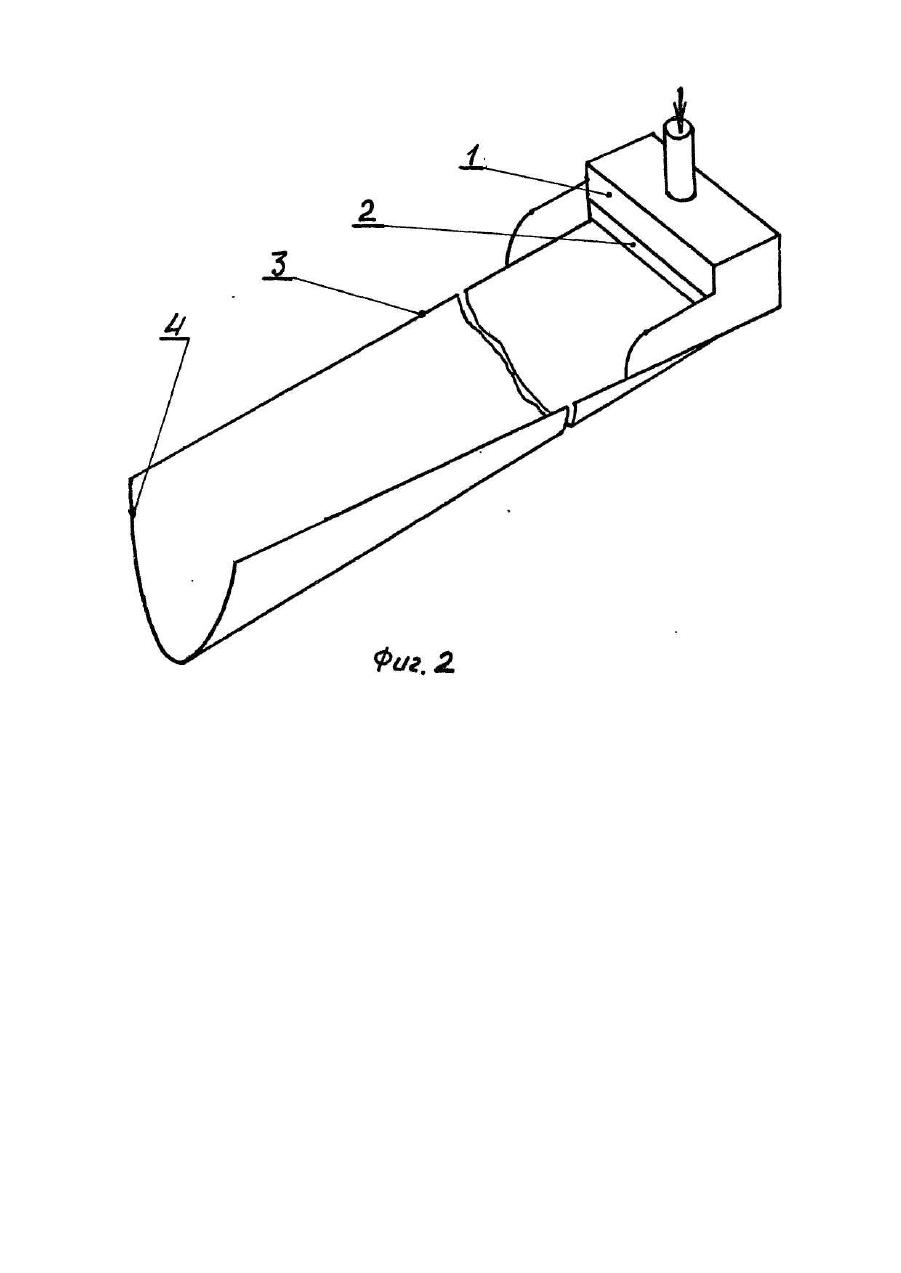

Изобретение относится к горнорудной промышленности и применяется при гравитационном обогащении полезных ископаемых. Может быть использовано в други х о траслях народного хозяйства, например, в строительной промышленности для классификации строительных песков. Известны суживающиеся клиновидные желоба [Шохин В.Н. Гравитационные методы обогащения. - М., Недра, 1980, с. 334; Богатов А.Д. Обогащение на струйных желобах. М.: Недра, 1965, с. 14-15], содержащие питающий лоток и корпус, выполненные в виде плоского днища и плоских боковых стенок. Наиболее близким к заявляемому изобретению (прототип) является суживающийся желоб [Бедрань Η Г. Машины для обогащения полезных ископаемых. К., Ви ща школа, 1980, с. 197], содержащий размещенный в загрузочной части желоба питающий лоток и корпус, выполненный в виде объема пространства, ограниченного поверхностями первого порядка в виде плоского днища и плоских боковых стенок, суживающихся к разгрузочной части желоба. Желоб обладает существенным недостатком: поперечное сечение желоба имеет -образную форму. Во внутренних природных углах по всей длине желоба, из-за большого трения о стенки и днище, скапливается твердый продукт, что ведет к увеличению турбулизации потока пульпы, к нарушению перегруппировки твердых частиц в суживающемся потоке, к снижению эффективности процесса обогащения. То, что корпус выполнен в виде объема пространства ограниченного линейчатой поверхностью второго порядка позволяет исключить внутренние углы, придать желобу удобообтекаемую форму проточной части, а значит снизить турбулентность потока пульпы и увеличить технологическую эффективность разделения пульпы по крупности и плотности. В основу изобретения поставлена задача усовершенствования суживающего желоба, в котором корпус выполнен в виде объема пространства, ограниченного линейной поверхностью второго порядка (например, коноид), устраняющей придонные углы и образующей удобообтекаемую проточную часть желоба, что обеспечивает условия ламинарного потока и за счет этого повышается эффективность процесса разделения исходного материала по плотности (крупности). Поставленная задача решается тем, что в суживающемся желобе, включающем боковые стенки, днище и питающий лоток, согласно изобретению днище и боковые стенки сопряжены с образованием параболообразной кривой в поперечном сечении. На фиг. 1 представлен суживающийся желоб в трех проекциях; на фиг. 2 - то же, в аксонографии. Суживающийся желоб (фиг. 1) состоит из размещенного в загрузочной части питающего лотка 1 со щелью 2, корпуса 3, образованного линейчатой поверхностью разгрузочной части 4, включающей разгрузочные емкости 5 и 6. Предлагаемое устройство работает следующим образом: исходная пульпа по трубопроводу подается в питающий лоток 1, откуда тонким слоем через щель 2 поступает в широкую загрузочную часть корпуса 3. образованного боковыми стенками и днищем, представляющие собой линейчатую поверхность. По мере перемещения частиц в суживающемся потоке желоба происходит их перегруппировка таким образом, что на разгрузочной части 4 желоба в нижних слоях располагаются зерна большей плотности, а в вер хних меньшей. При движении в конце желоба плотные (крупные) частицы разгружаются в емкость 5, а легкие (мелкие) частицы, находящиеся в верхнем слое, - в емкость 6. Сравнительные испытания лабораторного образца заявляемого суживающегося желоба показали, что эффективность обогащения двухкомпонентной гидросмеси на 8-15% выше в сравнении с прототипом.
