Сплав на основі хрому

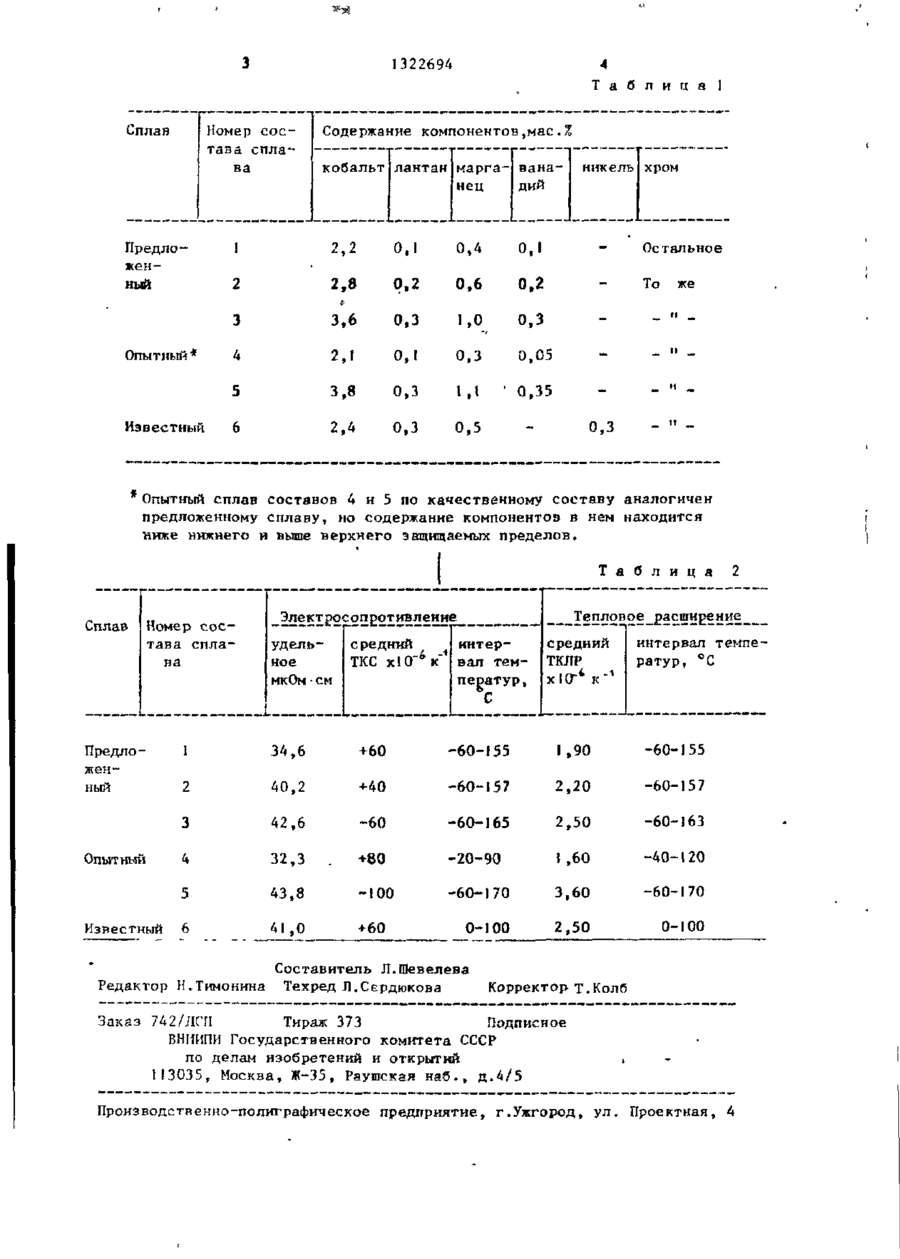

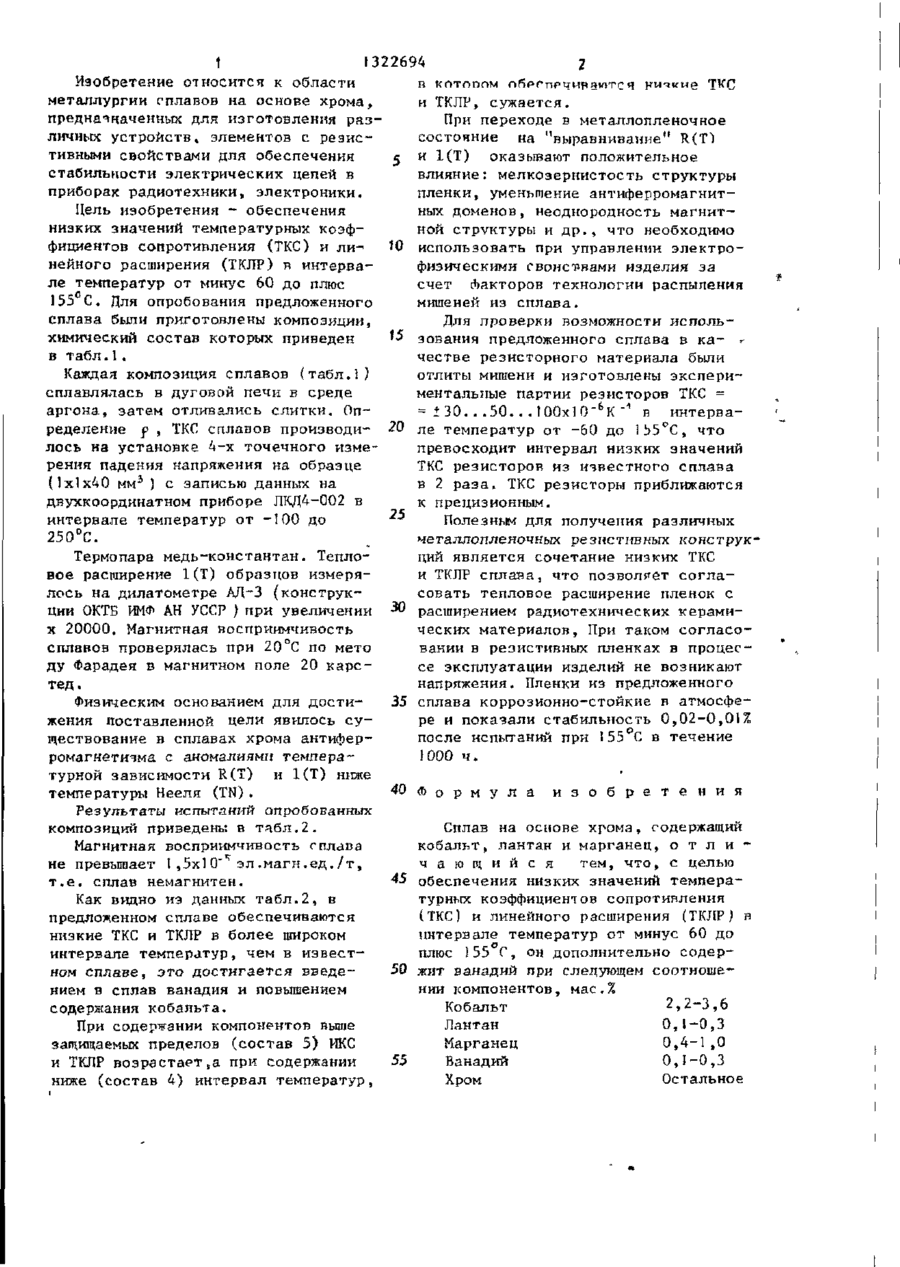

Изобретение относится к сплавам на основе хрома, предназначенным для изготовления различных устройств, элементов с резистивными свойствами для обеспечения стабильности электрических цепей в приборах радиотехни кн, электроники. Цель изобретения обеспечение низших значений температурных коэффициентов сопротивления (ТКС) и линейного расгаирения (ТКЛР) в интервале температур от минус 60 до плюс 155°С достигается дополнительным введением ванадия. Сплав на основе хрома содержит, мас.%: кобальт 2,2-3,6; лантан 0,1-0,3; марганец 0,4-1,0; ванадий 0,1-0,3 и хром остальное. Сплав имеет следующие характеристики в интервале минус 60 плюс 155°С. ТКС = минус 60 - плюс 60* *10-(ЧСЛ ; ТКЛР * 1,9 - 2,5- 10"*К"1 , магнитная восприимчивость сплава не превышает 1,5-10* эл. магн.ед/г, т . е . сплав немагнитен. 2 табл. (Л С со N3 О) СО 1322694 t Изобретение относится к области в котоппм обргпрчиряютс ч КИЧКИР металлургии сплавов на основе хрома, и ТКЛР, сужается. предназначенные для изготовления разПри переходе в металлопленочное личных устройств, элементов с резнесостояние на "выравнивание" R(T1 тивными свойствами для обеспечения и 1(Т) оказывают положительное стабильности электрических цепей в влияние: мелкозернистость структуры приборах радиотехники, электроники. пленки, уменьшение антиферромагнитЦель изобретения - обеспечения ных доменов, неоднородность магнитнизких значений температурных коэфной структуры и д р . , что необходимо фициентов сопротивления (ТКС) и ли-Ї 0 использовать при управлении электронейного расширения (ТКЛР) в интервафизическими свойствами изделия за ле температур от минус 60 до плюс счет Аакторов технологии распыления 155 С. Для опробования предложенного мишеней из сплава. сплава были приготовлены композиции, Для проверки возможности испольхимический состав которых приведен зования предложенного сплава в к а - * • в табл.1 . честве резисторного материала были Каждая композиция сплавов (табл.1) отлиты мишени и изготовлены эксперисплавлялась в дуговой печи в среде ментальные партии резисторов ТКС = аргона, затем отливались слитки. Оп= ± 3 0 . . . 5 0 . . .100x1 О" 6 К" 1 в интерваределение р , ТКС сплавов производиле температур от -60 до ІЬ5°С, что лось на установке 4-х точечного измепревосходит интервал низких значений рения падения напряжения на образце ТКС резисторов из известного сплава (1x1x40 мм 3 ) с записью данных на в 2 р а з а . ТКС резисторы приближаются двухкоординатном приборе ЛКД4-002 в к прецизионным. 25 интервале температур от -Ї00 до Полезным для получения различных 250°С. ме талпопле ночиьіх ре з не тіш нътк коне т рук • Термопара медь-константан. Теплоций является сочетание низких ТКС вое расширение 1(Т) образцов измеряи ТКЛР сплава, что позволяет с о г л а лось на дилатометре АД-3 (конструксовать тепловое расширение пленок с ции ОКТБ ИМФ АН УССР ) при увеличении 30 расширением радиотехнических керамих 20000. Магнитная восприимчивость ческих материалов, При таком с о г л а с о сплавов проверялась при 20 С по мето вании в резистивных пленках в процесду Фарадея в магнитном поле 20 карссе эксплуатации изделий не возникают тед. напряжения. Пленки из предложенного 35 сплава коррозионно-стойкие в атмосфеФизическим основанием для достире и показали стабильность 0,02-0,01% жения поставленной цели явилось супосле испытаний при 155 С в течение ществование в сплавах хрома антифер1000 ч . ромагнетизма с аномалиями температурной зависимости R(T) и 1(Т) ниже температуры Нееля (TN). 40 Ф о р м у л а и з о б р е т е н и я Результаты испытаний опробованных Сплав на основе хрома, содержащий композиций приведены в табл.2. кобальт, лантан и марганец, о т л и Магнитная восприимчивость сплава ч а ю щ и й с я тем, ч т о , с целью не превышает I,5x10~* эл.магн.ед./т, 4-5 обеспечения низких значений температ.е. сплав немагнитен. турных коэффициентов сопротивления Как видно из данных табл.2, в (ТКС) и линейного расширения (ТКЛР) в предложенном сплаве обеспечиваются интервале температур от минус 60 до низкие ТКС и ТКЛР в более широком плюс 155 Г, он дополнительно содеринтервале температур, чем в извест50 жит ванадий при следующем соотношеном сплаве, это достигается введении компонентов, мае.% нием в сплав ванадия и повышением Кобальт 2,2-3,6 содержания кобальта. Лантан 0,1-0,3 При содержании компонентов выше Марганец 0,4-1,0 защищаемых пределов (состав 5) ИКС 55 Ванадий 0,1-0,3 и ТКЛР возрастает^ при содержании ниже (состав 4) интервал температур, Хром Остальное 1322694 Т а б л и ц а Сплав Номер состава сплава Содержание компонентов,мае.% кобальт лантан марга- ванадий нец никель хром 2,2 0,1 Остальное 0,2 0,6 0,2 То же 0,3 1.0 0.32.1 0,1 0,3 0.05 3,8 0,3 1,1 ' 0,35 2,4 Известный 0,4 3,6 Опытный* 0,1 2,8 Предложенный 0,3 0,5 _ 0,3 Опытный сплав составов 4 и 5 по качественному составу аналогичен предложенному сплаву, но содержание компонентов в нем находится ниже нижнего и выше верхнего защищаемых пределов. Т а б л и ц а Сплав 2 Теплопое_£асшир_ение Номер состава сплава средний ТКС х ! 0 " удельное мкОм•см интервал температур. средний ТКЛР интервал температур, С С .1. Известный 34,6 +60 -60-155 1 ,90 -60-1 55 2 40,2 +40 -60-157 2 ,20 -60-1 57 42,6 -60 -60-165 2 ,50 -60-1 63 4 32,3 +80 -20-90 і ,60 -40-1 20 5 Опытный I 3 Предложенный 43.8 -100 -60-170 3 ,60 -60-1 70 6 41 ,0 +60 2 ,50 0-1 00 Редактор Н.Тимонина . 0-100 Составитель Л.Шевелева Техред Л.Сердюкова Корректор т.Колб Заказ 742/ЛГП Тираж 373 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4 / 5 Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4
