Пристрій для вогнегасіння з вогнегасильною речовиною у вигляді порошку

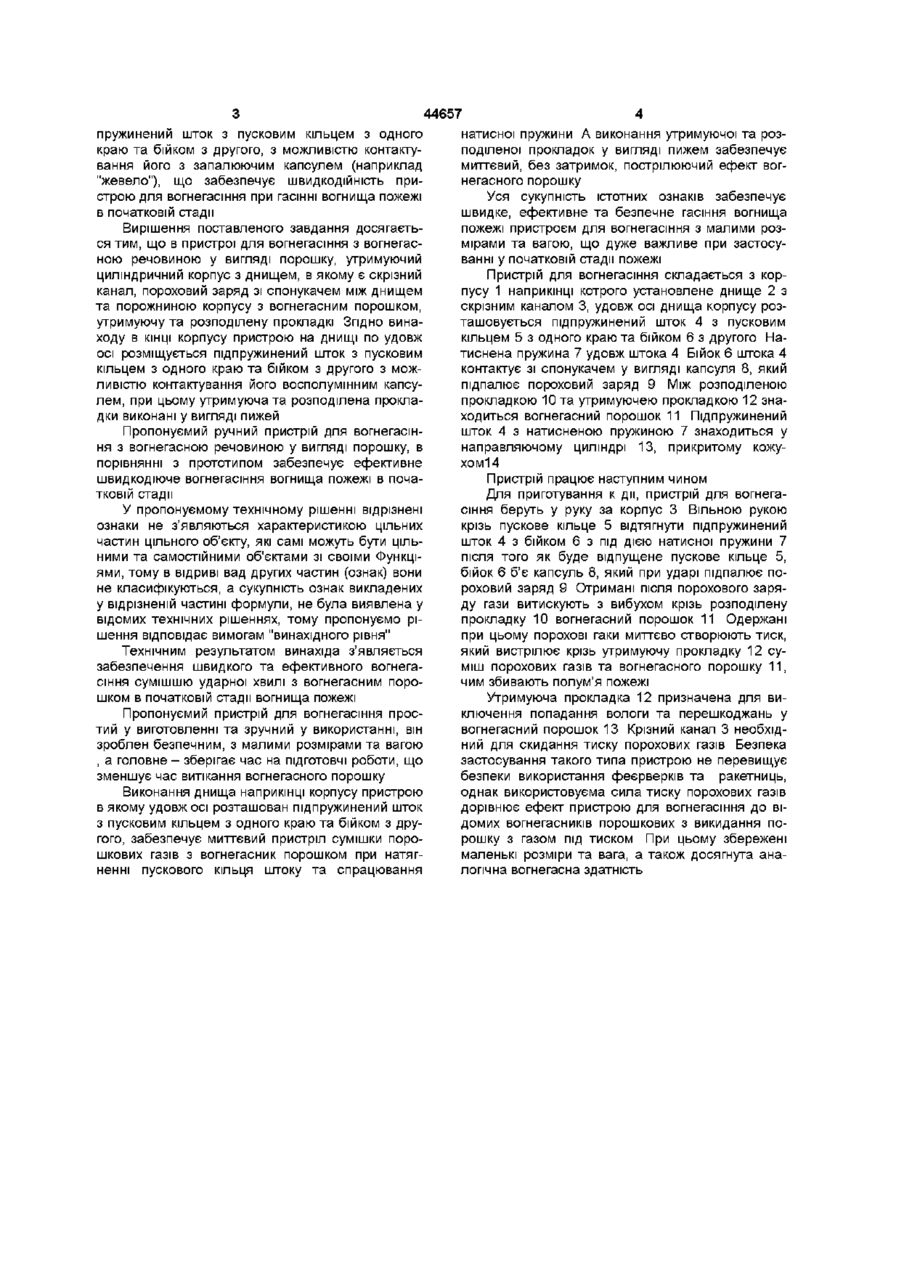

Пристрій для вогнегасіння з вогнегасильною речовиною у вигляді порошку, що містить у собі циліндричний корпус з днищем, у якому виконано наскрізний канал, пороховий заряд з спонукачем у вигляді капсуля між дном корпусу та вогнегасильним порошком, утримуючу перегородку для порошку, який відрізняється тим, що наприкінці корпусу пристрою встановлено днище з прохідним каналом та підпружиненим штоком з пусковим кільцем з одного боку та бойком з другого, з можливістю контактування його із спонукачем у вигляді капсуля, при цьому утримуюча та розподілена прокладки виконані у вигляді пижів Винахід відновиться до противопожежної техніки, у частковості до ручних порошкових пристроїв для вогнегасіння і індивідуального використання, призначений для гасіння вогнищ у початковій стадії їх розвитку на промислових підприємствах та в побуту Відомо, ЩО існує вогнегасник, який містить корпус для вогнегасного порошку, кришку з різьбою та розташований над нею сітчатий розпилювач, підпружинений стержень, к боковій поверхні якого прикріплені штирі, в днищі корпусу виконаний наскрізний отвір, а в кришці, згідно цього отвору впадина, при цьому верхній кінець стержня контактує, з кришкою з утворюванням кінематичної пари, а нижній пропущен у отвір днища та має розточку з радіальними каналами для об'єднання порожнини корпусу з атмосферою (див Н В СССР №1/48638, МВК А 62 С 13/68 публ 15 07 92, бюл N 26 "Вогнегасник") Відомий вогнегасник малоефективний та незручний б використанні, так як він надається до дії вручну, витрачується значний час на приготування процесу вогнегасіння Для цього необхідно відвернути кришку вогнегасника та тримаючи його за нижній кінець корпусу, енергійним трусінням висилати порошок на вогнище пожежі А також не виключено попадання порошку у отвіри сітчатого розпилителя в початковий період, коли порошок ще не розсипаний штирями підіймається вгору при обертанні стержнів зі штирями, що також подовжує час витікання порошку Найбільш близьким по технічній суті в заявля емому рішенні, прийнятим за прототип, виявляється ручний вогнегасник з вогнегасною речовиною у вигляді порошку, утримуючий порожній циліндричний корпус з днищем, установленим у корпусі поршнем для викидання порошку крізь вихідний отвір корпусу та розташований в порожнині корпусу між днищем та поршнем піротехнічний заряд зі спонукачем, в корпусі виконай канал, з'єднуючий порожнину корпусу між днищем та поршнем з атмосферою, (див А В СРСР N1648509, МВК А 62С 13/22, пул 15 0591, бюл №18 "Ручний вогнегасник з вогнегасною речовиною у вигляді порошку" Даний вогнегасник більш прогресивний в порівнянні з вищевикладеним, він використовує пороховий заряд зі спонукачем для виштовхання порошку утворюваними газами при горінні порохового заряду Для вогнегасіння важливим Фактором являється швидкодіяння для ліквідації вогнищ, що не забезпечує відоме технічне рішення В пристрої вогнегасника для підготовки к вогнегасінню необхідно витягти пусковий шнур, який розташовано в кришці вогнегасники, для цього необхідно кришку відгвинтити, потім витягнути шнур з вогнегасника, і тільки потім різким порухом шнура підпалити пороховий заряд, Усе це визначає значний час витікання порошку при вогнегасіснні В основу винаходу постановлена завдання створення ефективного ручного пристрою для вогнегасіння з вогнегасною речовиною у вигляді порошку, шляхом встановлення наприкінці корпусу пристрія днища, у якому по осі розташовано під 1 ю (О 44657 пружинений шток з пусковим кільцем з одного краю та бійком з другого, з можливістю контактування його з запалюючим капсулем (наприклад "жевело"), що забезпечує ШВИДКОДІЙНІСТЬ пристрою для вогнегасіння при гасінні вогнища пожежі в початковій стадії Вирішення поставленого завдання досягається тим, що в пристрої для вогнегасіння з вогнегасною речовиною у вигляді порошку, утримуючий циліндричний корпус з днищем, в якому є скрізний канал, пороховий заряд зі спонукачем між днищем та порожниною корпусу з вогнегасним порошком, утримуючу та розподілену прокладкі Згідно винаходу в КІНЦІ корпусу пристрою на днищі по удовж осі розміщується підпружинений шток з пусковим кільцем з одного краю та бійком з другого з можливістю контактування його восполумінним капсулем, при цьому утримуюча та розподілена прокладки виконані у вигляді пижей Пропонуємий ручний пристрій для вогнегасіння з вогнегасною речовиною у вигляді порошку, в порівнянні з прототипом забезпечує ефективне швидкодіюче вогнегасіння вогнища пожежі в початковій стадії У пропонуємому технічному рішенні відрізнені ознаки не з'являються характеристикою цільних частин цільного об'єкту, які самі можуть бути цільними та самостійними об'єктами зі своїми Функціями, тому в відриві вад других частин (ознак) вони не класифікуються, а сукупність ознак викладених у відрізненій частині формули, не була виявлена у відомих технічних рішеннях, тому пропонуємо рішення відповідає вимогам "винахідного рівня" Технічним результатом винахіда з'являється забезпечення швидкого та ефективного вогнегасіння сумішшю ударної хвилі з вогнегасним порошком в початковій стадії вогнища пожежі Пропонуємий пристрій для вогнегасіння простий у виготовленні та зручний у використанні, він зроблен безпечним, з малими розмірами та вагою , а головне - зберігає час на ПІДГОТОВЧІ роботи, що зменшує час витікання вогнегасного порошку Виконання днища наприкінці корпусу пристрою в якому удовж осі розташован підпружинений шток з пусковим кільцем з одного краю та бійком з другого, забезпечує миттєвий пристріл сумішки порошкових газів з вогнегасник порошком при натягненні пускового кільця штоку та спрацювання натисної пружини А виконання утримуючої та розподіленої прокладок у вигляді пижем забезпечує миттєвий, без затримок, пострілюючий ефект вогнегасного порошку Уся сукупність істотних ознаків забезпечує швидке, ефективне та безпечне гасіння вогнища пожежі пристроєм для вогнегасіння з малими розмірами та вагою, що дуже важливе при застосуванні у початковій стадії пожежі Пристрій для вогнегасіння складається з корпусу 1 наприкінці котрого установлене днище 2 з скрізним каналом 3, удовж осі днища корпусу розташовується підпружинений шток 4 з пусковим кільцем 5 з одного краю та бійком 6 з другого Натиснена пружина 7 удовж штока 4 Бійок 6 штока 4 контактує зі спонукачем у вигляді капсуля 8, який підпалює пороховий заряд 9 Між розподіленою прокладкою Юта утримуючею прокладкою 12 знаходиться вогнегасний порошок 11 Підпружинений шток 4 з натисненою пружиною 7 знаходиться у направляючому циліндрі 13, прикритому кожухом14 Пристрій працює наступним чином Для приготування к дм, пристрій для вогнегасіння беруть у руку за корпус 3 Вільною рукою крізь пускове кільце 5 відтягнути підпружинений шток 4 з бійком 6 з під дією натисної пружини 7 після того як буде відпущене пускове кільце 5, бійок 6 б'є капсуль 8, який при ударі підпалює пороховий заряд 9 Отримані після порохового заряду гази витискують з вибухом крізь розподілену прокладку 10 вогнегасний порошок 11 Одержані при цьому порохові гаки миттєво створюють тиск, який вистрілює крізь утримуючу прокладку 12 суміш порохових газів та вогнегасного порошку 11, чим збивають полум'я пожежі Утримуюча прокладка 12 призначена для виключення попадання вологи та перешкоджань у вогнегасний порошок 13 Крізний канал 3 необхідний для скидання тиску порохових газів Безпека застосування такого типа пристрою не перевищує безпеки використання феєрверків та ракетниць, однак використовуєма сила тиску порохових газів дорівнює ефект пристрою для вогнегасіння до відомих вогнегасників порошкових з викидання порошку з газом під тиском При цьому збережені маленькі розміри та вага, а також досягнута аналогічна вогнегасна здатність 44657 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
