Спосіб одержання подвійного дифосфату літію-кобальту (іі)

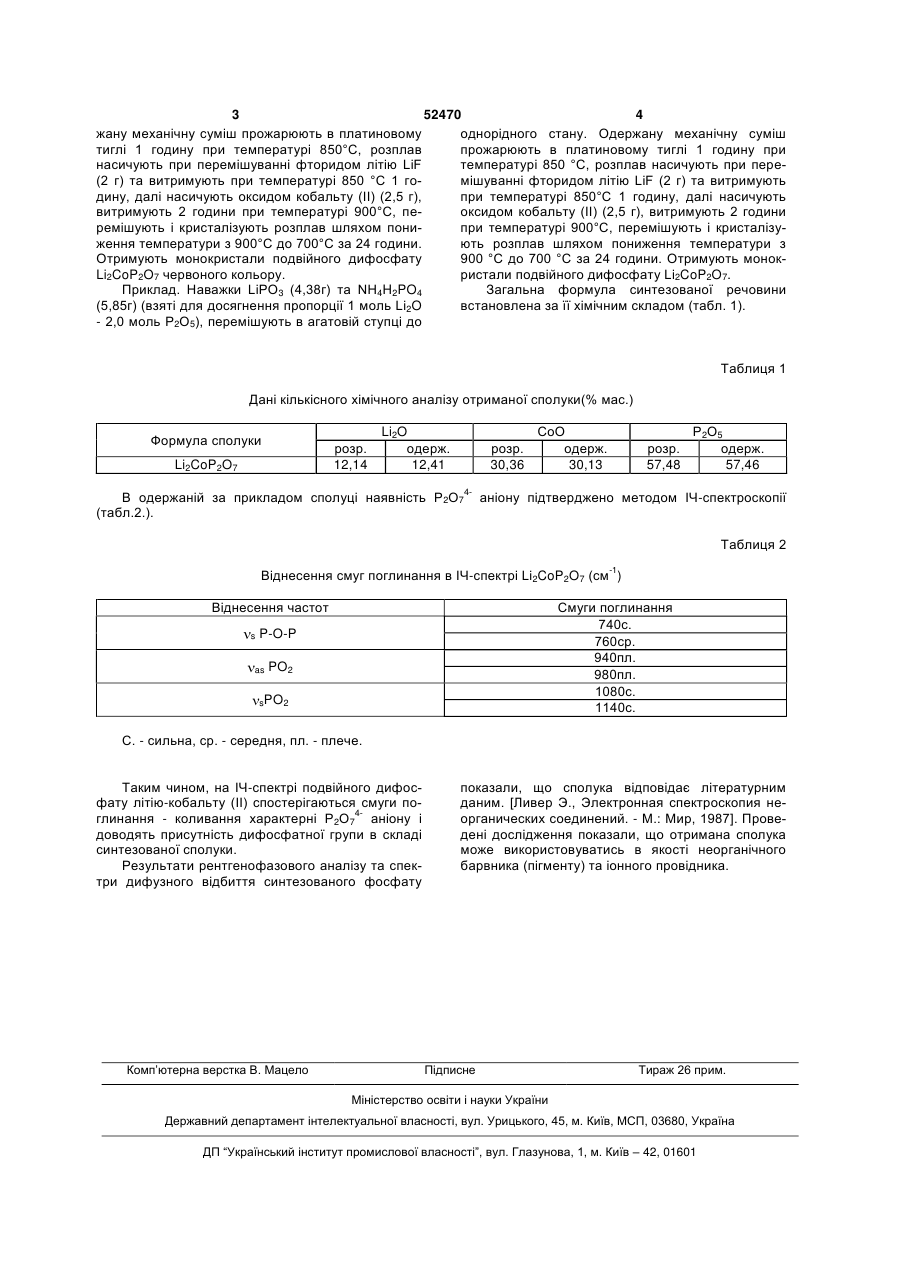

Спосіб одержання подвійного дифосфату літію-кобальту (II), що включає використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш LіРО3 та NH4H2PO4 з відповідним мольним співвід 3 52470 4 жану механічну суміш прожарюють в платиновому однорідного стану. Одержану механічну суміш тиглі 1 годину при температурі 850°С, розплав прожарюють в платиновому тиглі 1 годину при насичують при перемішуванні фторидом літію LiF температурі 850 °С, розплав насичують при пере(2 г) та витримують при температурі 850 °С 1 гомішуванні фторидом літію LiF (2 г) та витримують дину, далі насичують оксидом кобальту (II) (2,5 г), при температурі 850°С 1 годину, далі насичують витримують 2 години при температурі 900°С, пеоксидом кобальту (II) (2,5 г), витримують 2 години ремішують і кристалізують розплав шляхом понипри температурі 900°С, перемішують і кристалізуження температури з 900°С до 700°С за 24 години. ють розплав шляхом пониження температури з Отримують монокристали подвійного дифосфату 900 °С до 700 °С за 24 години. Отримують монокLi2CoP2O7 червоного кольору. ристали подвійного дифосфату Li2CoP2O7. Приклад. Наважки LiPO3 (4,38г) та NH4H2PO4 Загальна формула синтезованої речовини (5,85г) (взяті для досягнення пропорції 1 моль Li2O встановлена за її хімічним складом (табл. 1). - 2,0 моль Р2О5), перемішують в агатовій ступці до Таблиця 1 Дані кількісного хімічного аналізу отриманої сполуки(% мас.) Формула сполуки розр. 12,14 Li2CoP2O7 Li2O одерж. 12,41 розр. 30,36 СоО одерж. 30,13 розр. 57,48 Р2О5 одерж. 57,46 В одержаній за прикладом сполуці наявність Р2О74- аніону підтверджено методом ІЧ-спектроскопії (табл.2.). Таблиця 2 Віднесення смуг поглинання в ІЧ-спектрі Li2CoP2O7 (см-1) Віднесення частот s Смуги поглинання 740с. 760ср. 940пл. 980пл. 1080с. 1140с. P-O-P as PO2 sPO2 С. - сильна, ср. - середня, пл. - плече. Таким чином, на ІЧ-спектрі подвійного дифосфату літію-кобальту (II) спостерігаються смуги поглинання - коливання характерні Р2О74- аніону і доводять присутність дифосфатної групи в складі синтезованої сполуки. Результати рентгенофазового аналізу та спектри дифузного відбиття синтезованого фосфату Комп’ютерна верстка В. Мацело показали, що сполука відповідає літературним даним. [Ливер Э., Электронная спектроскопия неорганических соединений. - М.: Мир, 1987]. Проведені дослідження показали, що отримана сполука може використовуватись в якості неорганічного барвника (пігменту) та іонного провідника. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
