Монтажно-випробувальний корпус ракети

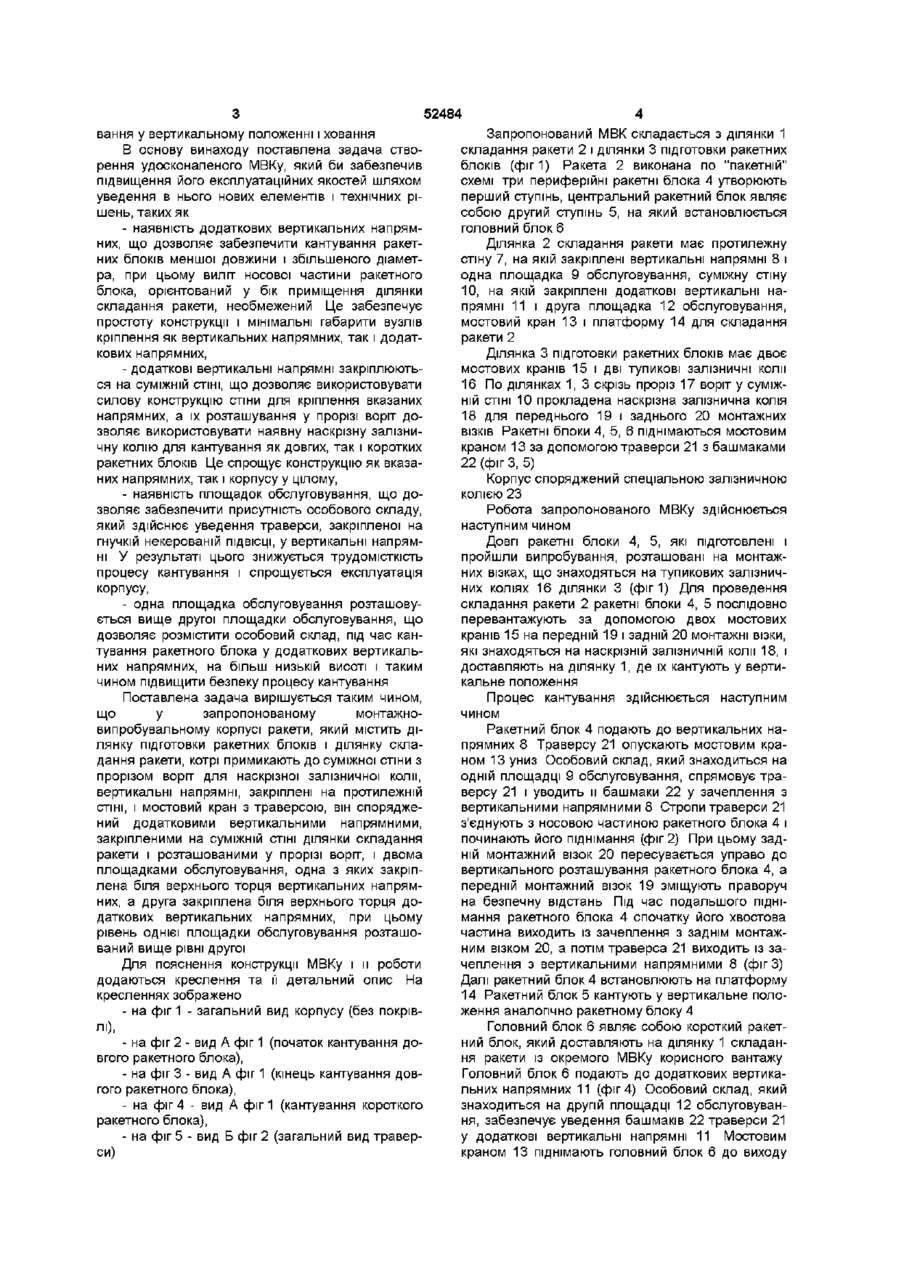

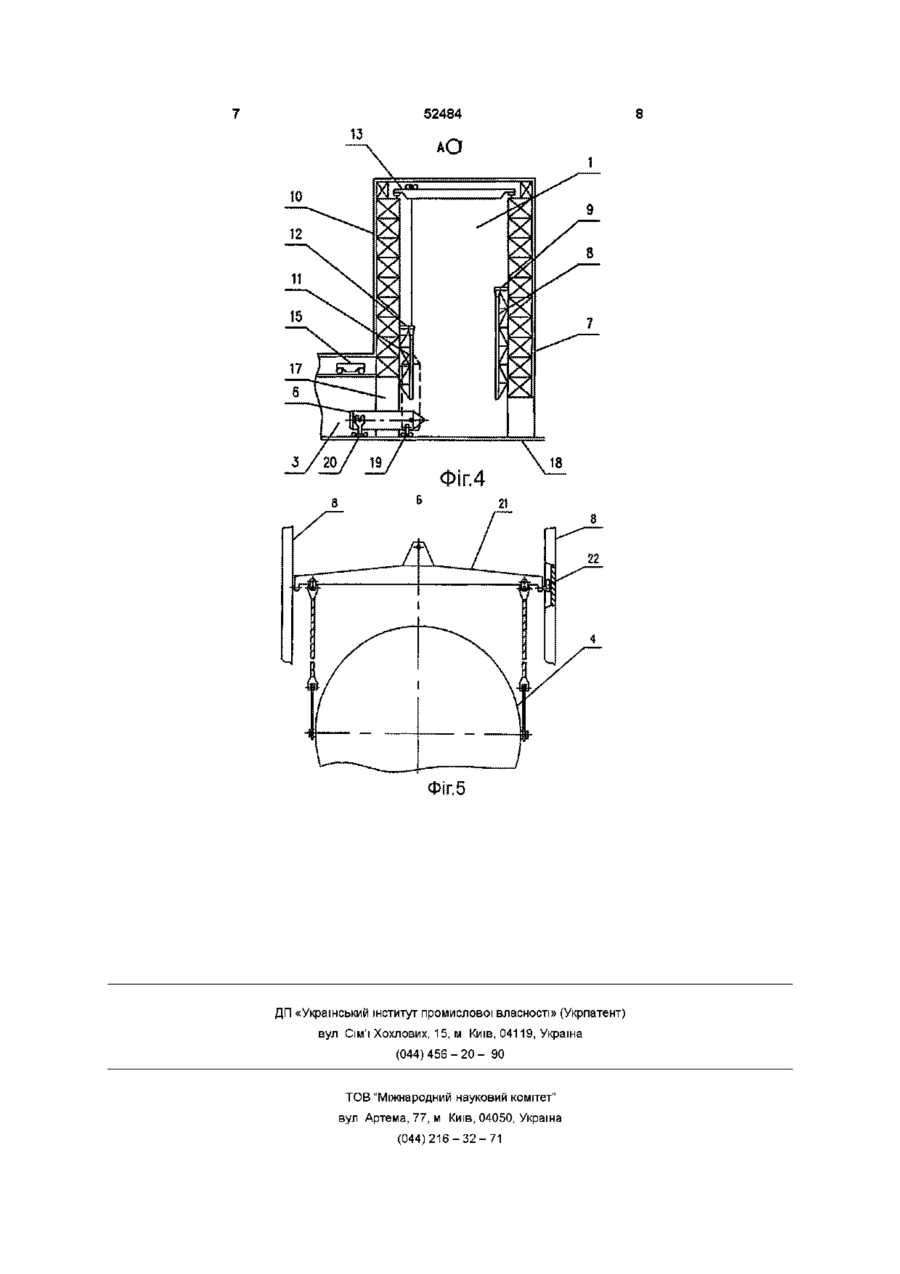

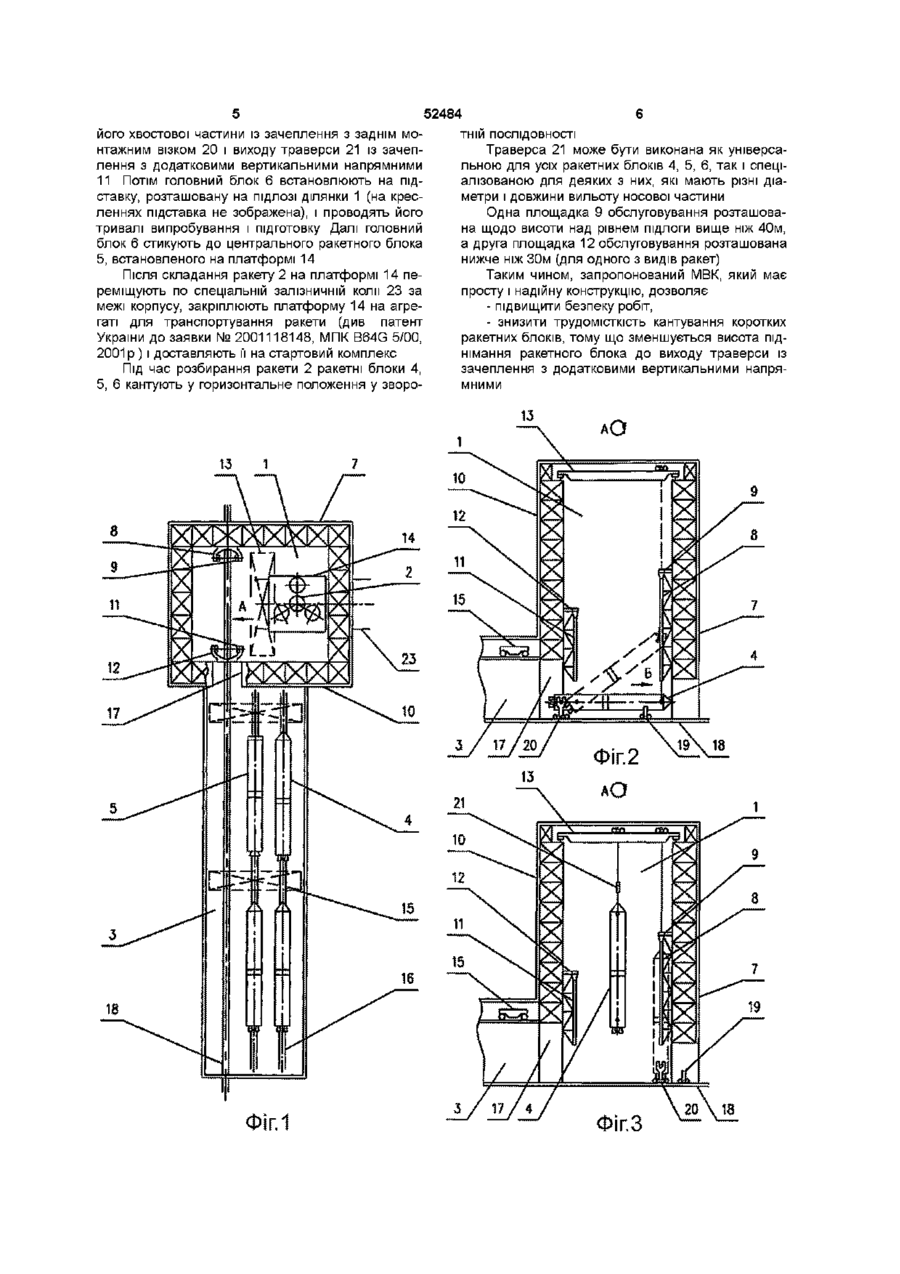

Монтажно-випробувальний корпус ракети, що містить ділянку підготовки ракетних блоків і Винахід відноситься до ракетно-космічної галузі, а більш конкретно - до наземного будівництва і може використовуватися для забезпечення вертикального складання ракет важкого класу Відомим Є монтажно-випробувальний корпус ракети, який містить ділянку підготовки ракетних блоків і ділянку складання ракети, котрі примикають до суміжної стіни з прорізом воріт для наскрізної залізничної коли, і мостові крани з траверсами (див патент України до заявки № 2002010456 від 17 01 2002р , МПК B64G 5/00, Е04Н 5/02) Відомий монтажно-випробувальний корпус (МВК) ракети виконаний у вигляді двох частин низької - для ділянки підготовки ракетних блоків і висотної - для ділянки складання ракети Із низької частини корпусу ракетні блоки доставляються у висотну частину корпусу, де вони кантуються у вертикальне положення і складаються у ракету Кантування ракетних блоків виконується за допомогою двох мостових кранів, отже довжина ділянки складання ракети повинна перевищувати довжину ракетних блоків, що призводить до значних габаритів корпусу Недоліком відомого МВКу є його низькі експлуатаційні якості, такі як - великі витрати на утримання технічних систем (освітлення, опалення, вентиляція, пожежегасіння), - висока вартість і тривалі строки будівництва корпусу, - складна конструкція корпусу через наявність ділянку складання ракети, які примикають до суміжної стіни з прорізом воріт для наскрізної залізничної коли, вертикальні напрямні, закріплені на протилежній СТІНІ ДІЛЯНКИ складання ракети, і мостовий кран з траверсою, який відрізняється тим, що він оснащений додатковими вертикальними напрямними, закріпленими на суміжній СТІНІ ДІЛЯНКИ складання ракети і розташованими у прорізі воріт, і двома площадками обслуговування, одна з яких закріплена біля верхнього торця вертикальних напрямних, а друга закріплена біля верхнього торця додаткових вертикальних напрямних, при цьому рівень однієї площадки обслуговування розташований вище рівня другої двох мостових кранів у висотній частині Найближчим до запропонованого по технічному рішенню є вибраний як прототип монтажновипробувальний корпус ракети за патентом України до заявки № 2001128796 від 19 12 2001 р , МПК B64G 5/00, Е04Н 5/02 Вказаний МВК містить ділянку підготовки ракетних блоків і ділянку складання ракети, які примикають до суміжної стіни з прорізом воріт для наскрізної залізничної коли, вертикальні напрямні, закріплені на протилежній СТІНІ ДІЛЯНКИ складання ракети, і мостовий кран з траверсою На суміжній СТІНІ ділянки складання ракети закріплена поліспастова система з приводом Наявність вертикальних напрямних забезпечує фіксацію гнучкої кранової ПІДВІСКИ, яка виключає поздовжнє розгойдування ракетного блока, а наявність поліспастової системи забезпечує розміщення хвостової частини ракетного блока у прорізі воріт, у результаті чого ділянка складання ракети має мінімальну довжину і габарити Недоліком відомого МВКу є його невисокі експлуатаційні якості, такі як - складність конструкції корпусу через наявність поліспастової системи з приводом, - трудомісткість уведення траверси, закріпленій на гнучкій некерованій ПІДВІСЦІ МОСТОВОГО кра на, у вертикальні напрямні, - велика висота піднімання коротких ракетних блоків для виходу із довгих вертикальних напрямних і велика висота їх наступного опускання на підставку, розташовану на ПІДЛОЗІ, ДЛЯ обслугову 00 ю 52484 вання у вертикальному положенні і ховання В основу винаходу поставлена задача створення удосконаленого МВКу, який би забезпечив підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як - наявність додаткових вертикальних напрямних, що дозволяє забезпечити кантування ракетних блоків меншої довжини і збільшеного діаметра, при цьому виліт носової частини ракетного блока, орієнтований у бік приміщення ділянки складання ракети, необмежений Це забезпечує простоту конструкції і мінімальні габарити вузлів кріплення як вертикальних напрямних, так і додаткових напрямних, - додаткові вертикальні напрямні закріплюються на суміжній СТІНІ, що дозволяє використовувати силову конструкцію стіни для кріплення вказаних напрямних, а їх розташування у прорізі воріт дозволяє використовувати наявну наскрізну залізничну колію для кантування як довгих, так і коротких ракетних блоків Це спрощує конструкцію як вказаних напрямних, так і корпусу у цілому, - наявність площадок обслуговування, що дозволяє забезпечити присутність особового складу, який здійснює уведення траверси, закріпленої на гнучкій некерованій ПІДВІСЦІ, у вертикальні напрямні У результаті цього знижується трудомісткість процесу кантування і спрощується експлуатація корпусу, - одна площадка обслуговування розташовується вище другої площадки обслуговування, що дозволяє розмістити особовий склад, під час кантування ракетного блока у додаткових вертикальних напрямних, на більш низькій висоті і таким чином підвищити безпеку процесу кантування Поставлена задача вирішується таким чином, що у запропонованому монтажновипробувальному корпусі ракети, який містить ділянку підготовки ракетних блоків і ділянку складання ракети, котрі примикають до суміжної стіни з прорізом воріт для наскрізної залізничної коли, вертикальні напрямні, закріплені на протилежній СТІНІ, і мостовий кран з траверсою, він споряджений додатковими вертикальними напрямними, закріпленими на суміжній СТІНІ ДІЛЯНКИ складання ракети і розташованими у прорізі воріт, і двома площадками обслуговування, одна з яких закріплена біля верхнього торця вертикальних напрямних, а друга закріплена біля верхнього торця додаткових вертикальних напрямних, при цьому рівень однієї площадки обслуговування розташований вище рівні другої Для пояснення конструкції МВКу і и роботи додаються креслення та її детальний опис На кресленнях зображено - на фіг 1 - загальний вид корпусу (без покрівлі), - на фіг 2 - вид А фіг 1 (початок кантування довгого ракетного блока), - на фіг 3 - вид А фіг 1 (кінець кантування довгого ракетного блока), - на фіг 4 - вид А фіг 1 (кантування короткого ракетного блока), - на фіг 5 - вид Б фіг 2 (загальний вид траверси) Запропонований МВК складається з ділянки 1 складання ракети 2 і ділянки 3 підготовки ракетних блоків (фиг 1) Ракета 2 виконана по "пакетній" схемі три периферійні ракетні блока 4 утворюють перший ступінь, центральний ракетний блок являє собою другий ступінь 5, на який встановлюється головний блок 6 Ділянка 2 складання ракети має протилежну стіну 7, на якій закріплені вертикальні напрямні 8 і одна площадка 9 обслуговування, суміжну стіну 10, на якій закріплені додаткові вертикальні напрямні 11 і друга площадка 12 обслуговування, мостовий кран 13 і платформу 14 для складання ракети 2 Ділянка 3 підготовки ракетних блоків має двоє мостових кранів 15 і дві тупикові залізничні коли 16 По ділянках 1, 3 скрізь проріз 17 воріт у суміжній СТІНІ 10 прокладена наскрізна залізнична колія 18 для переднього 19 і заднього 20 монтажних ВІЗКІВ Ракетні блоки 4, 5, 6 піднімаються мостовим краном 13 за допомогою траверси 21 з башмаками 22 (фіг 3, 5) Корпус споряджений спеціальною залізничною колією 23 Робота запропонованого МВКу здійснюється наступним чином Довгі ракетні блоки 4, 5, які підготовлені і пройшли випробування, розташовані на монтажних візках, що знаходяться на тупикових залізничних коліях 16 ділянки 3 (фиг 1) Для проведення складання ракети 2 ракетні блоки 4, 5 послідовно перевантажують за допомогою двох мостових кранів 15 на передній 19 і задній 20 монтажні візки, які знаходяться на наскрізній залізничній коли 18, і доставляють на ділянку 1, де їх кантують у вертикальне положення Процес кантування здійснюється наступним чином Ракетний блок 4 подають до вертикальних напрямних 8 Траверсу 21 опускають мостовим краном 13 униз Особовий склад, який знаходиться на одній площадці 9 обслуговування, спрямовує траверсу 21 і уводить и башмаки 22 у зачеплення з вертикальними напрямними 8 Стропи траверси 21 з'єднують з носовою частиною ракетного блока 4 і починають його піднімання (фіг 2) При цьому задній монтажний візок 20 пересувається управо до вертикального розташування ракетного блока 4, а передній монтажний візок 19 зміщують праворуч на безпечну відстань Під час подальшого піднімання ракетного блока 4 спочатку його хвостова частина виходить із зачеплення з заднім монтажним візком 20, а потім траверса 21 виходить із зачеплення з вертикальними напрямними 8 (фіг 3) Далі ракетний блок 4 встановлюють на платформу 14 Ракетний блок 5 кантують у вертикальне положення аналогічно ракетному блоку 4 Головний блок 6 являє собою короткий ракетний блок, який доставляють на ділянку 1 складання ракети із окремого МВКу корисного вантажу Головний блок 6 подають до додаткових вертикальних напрямних 11 (фіг 4) Особовий склад, який знаходиться на другій площадці 12 обслуговування, забезпечує уведення башмаків 22 траверси 21 у додаткові вертикальні напрямні 11 Мостовим краном 13 піднімають головний блок 6 до виходу 52484 його хвостової частини із зачеплення з заднім монтажним візком 20 і виходу траверси 21 із зачеплення з додатковими вертикальними напрямними 11 Потім ГОЛОВНИЙ блок 6 встановлюють на підставку, розташовану на ПІДЛОЗІ ДІЛЯНКИ 1 (на кресленнях підставка не зображена), і проводять його тривалі випробування і підготовку Далі головний блок 6 стикують до центрального ракетного блока 5, встановленого на платформі 14 Після складання ракету 2 на платформі 14 переміщують по спеціальній залізничній коли 23 за межі корпусу, закріплюють платформу 14 на агрегаті для транспортування ракети (див патент України до заявки № 2001118148, МПК B64G 5/00, 2001 р ) і доставляють її на стартовий комплекс Під час розбирання ракети 2 ракетні блоки 4, 5, 6 кантують у горизонтальне положення у зворо 13 ТНІИ ПОСЛІДОВНОСТІ Траверса 21 може бути виконана як універсальною для усіх ракетних блоків 4, 5, 6, так і спеціалізованою для деяких з них, які мають різні діаметри і довжини вильоту носової частини Одна площадка 9 обслуговування розташована щодо висоти над рівнем підлоги вище ніж 40м, а друга площадка 12 обслуговування розташована нижче ніж 30м (для одного з видів ракет) Таким чином, запропонований МВК, який має просту і надійну конструкцію, дозволяє - підвищити безпеку робіт, - знизити трудомісткість кантування коротких ракетних блоків, тому що зменшується висота піднімання ракетного блока до виходу траверси із зачеплення з додатковими вертикальними напрямними 1 Фіг.З Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
