Пружний елемент

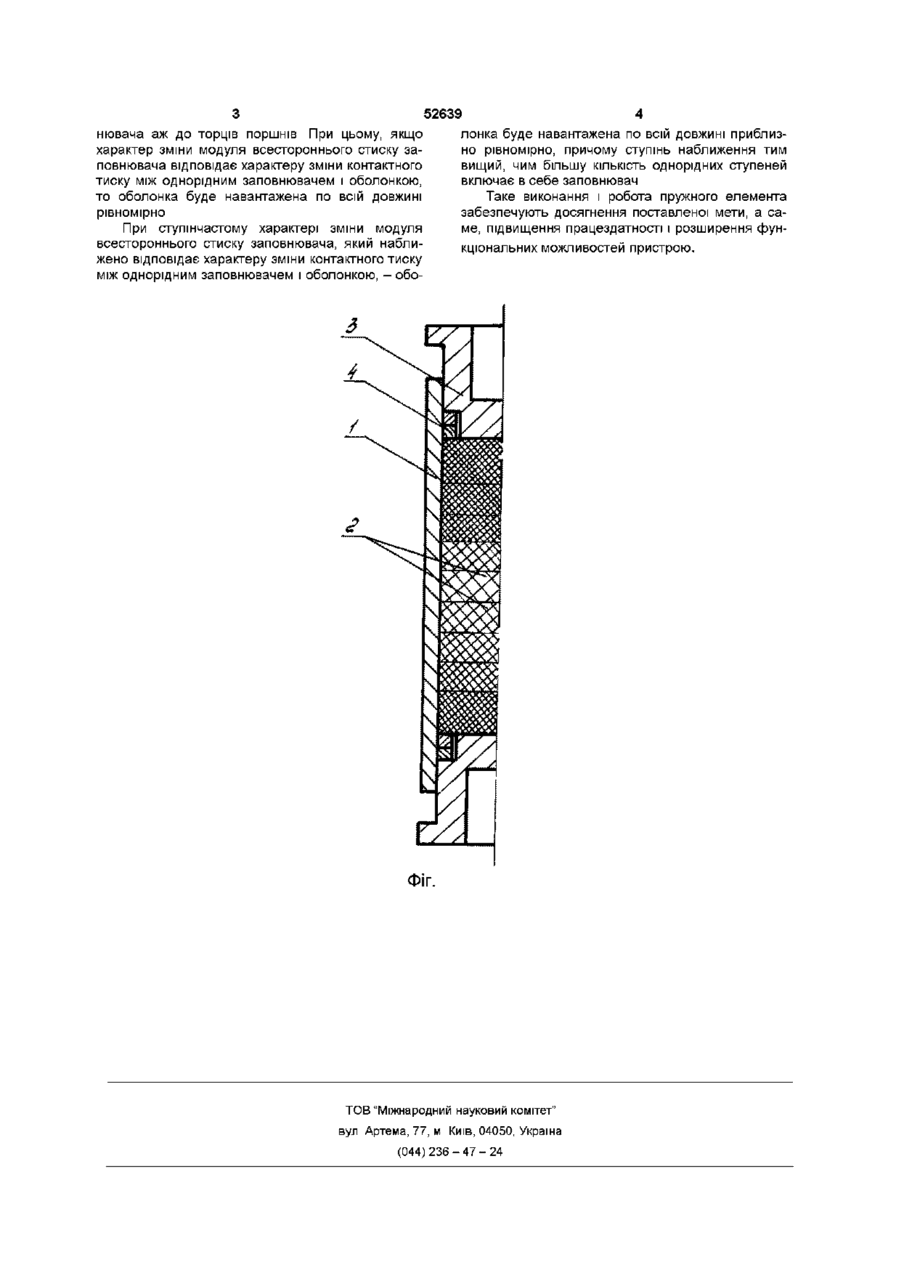

1 Пружний елемент, що включає оболонку, в якій розміщений заповнювач, та поршні, що вста новлені по торцях заповнювача, який відрізняється тим, що заповнювач виконано із змінним модулем всесторон нього стиску, що зменшується від торця поршня до середини довжини оболонки, при цьому характер його зменшення відповідає характеру зменшення контактного тиску заповнювача із сталим модулем всестороннього стиску на оболонку 2 Пристрій за п 1, який відрізняється тим, що модуль всестороннього стиску заповнювача зменшується від торця поршня до середини довжини оболонки ступінчасто Винахід належить до віброізоляційної техніки і призначений для переважного використання у засобах віброзахисту машин і механізмів, що працюють в умовах екстремальних навантажень Відомий пружний елемент, що включає оболонку і вузол трансформації поздовжніх переміщень поршнів в радіальні деформації оболонок у вигляді нестисливого заповнювача (див, наприклад, а с 637572, СССР, МКИ F16 F1/40 Упругий элемент Опубл 1512,78, Бюл №46) В пружних елементах такого типу внаслідок наявності пари сухого тертя заповнювач-оболонка контактний тиск між заповнювачем та оболонкою розподілений нерівномірно, він спадає по мірі віддалення від поршня Це веде до того, що оболонка постійної товщини має залишковий запас МІЦНОСТІ в перерізах, віддалених від поршнів, тому недостатньо раціонально використовуються деформівні властивості оболонок, має місце невиправдано велика матеріалоємність виробу Вказані недоліки змусили вдатися до певних заходів, а саме використовувати прорізні оболонки, оболонки рівноміцні і т п Але всі ці пропозиції значно ускладнюють технологію виготовлення несучих оболонок, і, як це часто буває, звільнення пристроїв від одних недоліків породжує ІНШІ, не менш серйозні, наприклад, наявність прорізів в оболонках призводить до концентрації напружень на кінцях цих прорізів і дострокового руйнування оболонок В основу винаходу поставлено завдання під вищення працездатності пружного елемента, розширення його функціональних можливостей шляхом виконання вузла трансформації поздовжніх переміщень штовхачів в радіальні деформації оболонки(заповнювача) із змінним модулем всестороннього стиску, що зменшується від торця поршня до середини довжини оболонки, при цьому характер його зменшення відповідає характеру зміни контактного тиску однорідного заповнювача на оболонку, або описується ступінчастою функцією, що забезпечує рівномірне навантаження оболонки по всій довжині На кресленні фіг зображено пружний елемент, що складається з оболонки 1, заповнювача 2, по торцях якого встановлені поршні 3, обладнані розрізними пружинними кільцями 4, встановленими у виточках поршнів Працює пружний елемент таким чином Зовнішнє навантаження діє на поршні 3 і змушує останні заходити в оболонку 1, при цьому заповнювач 2, що має змшний(по довжині) модуль всестороннього стиску, стискується, змінюючи форму Наявність неоднорідності заповнювача призводить до того, що спочатку форму змінює та його ділянка, що знаходиться в середній частині довжини оболонки, а значить першою вступає з нею в контакт Оболонка, деформуючись, нагромаджує енергію, а при зменшенні навантаження повертає поршні у вихідне положення При зростанні навантаження в контакт з оболонкою вступають і більш далекі від середини оболонки шари запов О со (О сч ю 52639 нювача аж до торців поршнів При цьому, якщо характер зміни модуля всестороннього стиску заповнювача відповідає характеру зміни контактного тиску між однорідним заповнювачем і оболонкою, то оболонка буде навантажена по всій довжині рівномірно При ступінчастому характері зміни модуля всестороннього стиску заповнювача, який наближено відповідає характеру зміни контактного тиску між однорідним заповнювачем і оболонкою, - обо 4 лонка буде навантажена по всій довжині приблизно рівномірно, причому ступінь наближення тим вищий, чим більшу КІЛЬКІСТЬ однорідних ступеней включає в себе заповнювач Таке виконання і робота пружного елемента забезпечують досягнення поставленої мети, а саме, підвищення працездатності і розширення функціональних можливостей пристрою. ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
