Пристрій для пресування скляних виробів

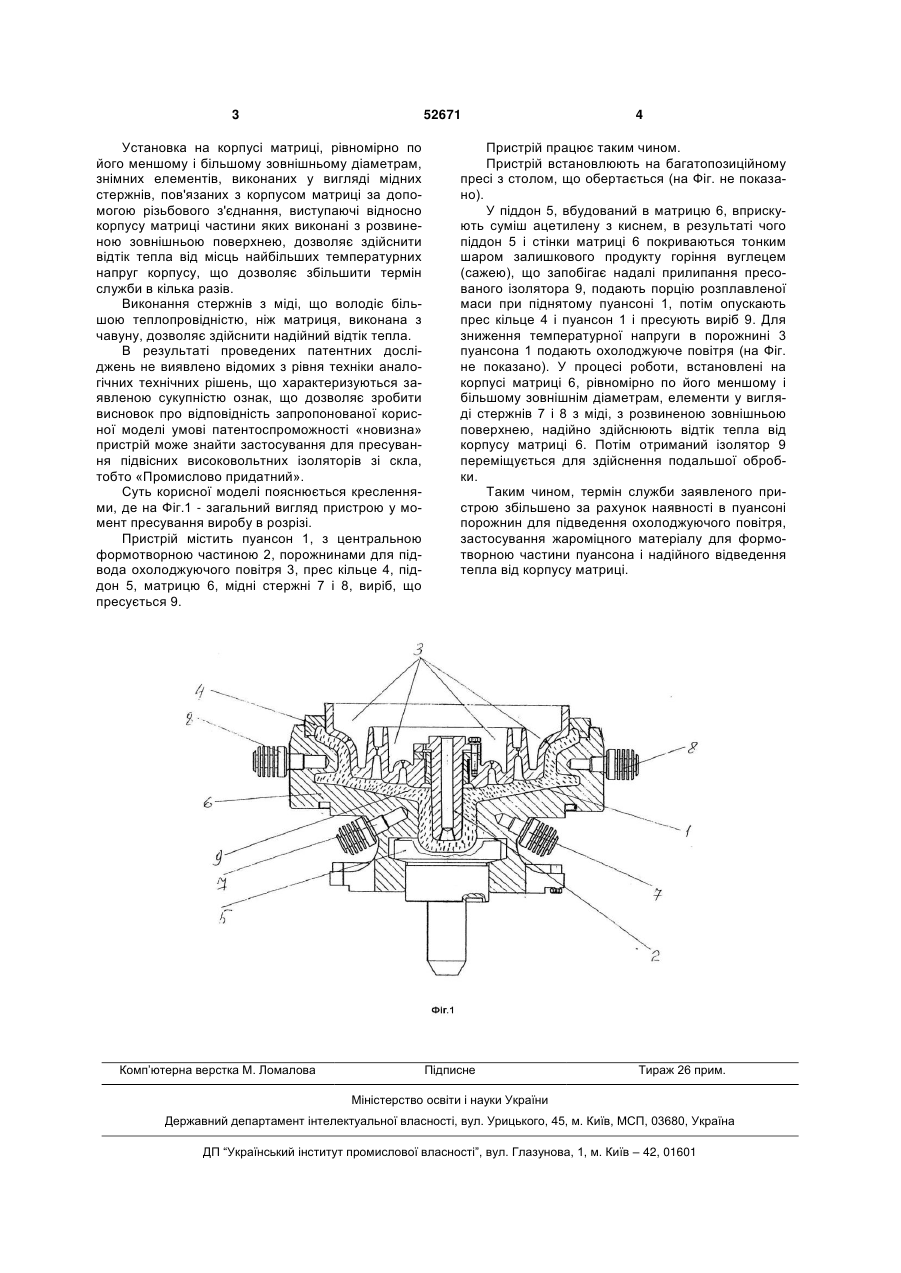

Пристрій для пресування скляних виробів, наприклад високовольтних ізоляторів, що містить 3 52671 Установка на корпусі матриці, рівномірно по його меншому і більшому зовнішньому діаметрам, знімних елементів, виконаних у вигляді мідних стержнів, пов'язаних з корпусом матриці за допомогою різьбового з'єднання, виступаючі відносно корпусу матриці частини яких виконані з розвиненою зовнішньою поверхнею, дозволяє здійснити відтік тепла від місць найбільших температурних напруг корпусу, що дозволяє збільшити термін служби в кілька разів. Виконання стержнів з міді, що володіє більшою теплопровідністю, ніж матриця, виконана з чавуну, дозволяє здійснити надійний відтік тепла. В результаті проведених патентних досліджень не виявлено відомих з рівня техніки аналогічних технічних рішень, що характеризуються заявленою сукупністю ознак, що дозволяє зробити висновок про відповідність запропонованої корисної моделі умові патентоспроможності «новизна» пристрій може знайти застосування для пресування підвісних високовольтних ізоляторів зі скла, тобто «Промислово придатний». Суть корисної моделі пояснюється кресленнями, де на Фіг.1 - загальний вигляд пристрою у момент пресування виробу в розрізі. Пристрій містить пуансон 1, з центральною формотворною частиною 2, порожнинами для підвода охолоджуючого повітря 3, прес кільце 4, піддон 5, матрицю 6, мідні стержні 7 і 8, виріб, що пресується 9. Комп’ютерна верстка М. Ломалова 4 Пристрій працює таким чином. Пристрій встановлюють на багатопозиційному пресі з столом, що обертається (на Фіг. не показано). У піддон 5, вбудований в матрицю 6, вприскують суміш ацетилену з киснем, в результаті чого піддон 5 і стінки матриці 6 покриваються тонким шаром залишкового продукту горіння вуглецем (сажею), що запобігає надалі прилипання пресованого ізолятора 9, подають порцію розплавленої маси при піднятому пуансоні 1, потім опускають прес кільце 4 і пуансон 1 і пресують виріб 9. Для зниження температурної напруги в порожнині 3 пуансона 1 подають охолоджуюче повітря (на Фіг. не показано). У процесі роботи, встановлені на корпусі матриці 6, рівномірно по його меншому і більшому зовнішнім діаметрам, елементи у вигляді стержнів 7 і 8 з міді, з розвиненою зовнішньою поверхнею, надійно здійснюють відтік тепла від корпусу матриці 6. Потім отриманий ізолятор 9 переміщується для здійснення подальшої обробки. Таким чином, термін служби заявленого пристрою збільшено за рахунок наявності в пуансоні порожнин для підведення охолоджуючого повітря, застосування жароміцного матеріалу для формотворною частини пуансона і надійного відведення тепла від корпусу матриці. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
