Саввакін Дмитро Георгійович

Номер патенту: 114876

Опубліковано: 10.08.2017

Автори: Саввакін Дмитро Георгійович, Марковський Павло Євгенович, Стасюк Олександр Олександрович, Івасишин Орест Михайлович, Мельник Ярослав Ігорович

МПК: B22F 3/16, B22F 3/12, B22F 7/00 ...

Мітки: титану, одержання, виробів, основі, багатошаровою, структурою, спосіб

Формула / Реферат:

Спосіб одержання виробів на основі титану з багатошаровою структурою, який включає змішування порошку гідриду титану розміром не більше 100 мкм з порошками легувальних елементів, які утворюють з титаном сплави, пресування сумішей порошків у виріб, спікання виробу у вакуумній камері при температурах, коли не утворюється жодної рідкої фази, причому в процесі нагрівання контролюють водень, який виділяється з гідриду титану у вакуумній камері, до...

Номер патенту: 114684

Опубліковано: 10.07.2017

Автори: Прядко Тетяна Володимирівна, Саввакін Дмитро Георгійович, Дехтяренко Володимир Анатолійович

МПК: C01B 6/02, C01B 3/08, C01B 3/00 ...

Мітки: сплаву, системі, структурою, фазі, лавеса, розчину, спосіб, оцк-твердого, гідрування, tі-zr-mn-v

Формула / Реферат:

1. Спосіб гідрування сплаву системи Ti-Zr-Mn-V зі структурою фази Лавеса і ОЦК-твердого розчину, який включає виплавлення сплаву зі структурою фази Лавеса і ОЦК-твердого розчину, закладання сплаву в реактор, відкачування його до вакууму 1•10-2 Па, створення тиску водню в реакторі на рівні 0,23 МПа, витримку сплаву в реакторі при кімнатній температурі впродовж 2 годин з одержанням суміші гідридів на основі фази Лавеса і ОЦК-твердого розчину,...

Номер патенту: 112398

Опубліковано: 25.08.2016

Автори: Мельник Ярослав Ігорович, Івасишин Орест Михайлович, Саввакін Дмитро Георгійович, Стасюк Олександр Олександрович

МПК: B22F 3/15, B22F 3/16, C22C 1/04 ...

Мітки: одержання, виробів, цирконієвих, сплавів, спосіб

Формула / Реферат:

1. Спосіб одержання виробів з цирконієвих сплавів, який включає гідрування цирконію у вихідному стані, розмелювання отриманого гідриду в порошок, відсіювання порошку гідриду заданого розміру, формування виробу у гумовій прес-формі шляхом ізостатичного пресування при кімнатній температурі, спікання сформованого виробу у вакуумі, який відрізняється тим, що використовують цирконій у стані зливків та/або стружки, розмелюють отриманий гідрид в...

Номер патенту: 110190

Опубліковано: 25.11.2015

Автори: Дехтяренко Володимир Анатолійович, Саввакін Дмитро Георгійович

МПК: C01B 6/04, C22F 1/06

Мітки: магнію, гідрування, спосіб, порошку

Формула / Реферат:

Спосіб гідрування порошку магнію, який включає закладання порошку магнію та добавки в реактор, відкачування реактору до вакууму 1-10-2 Па, створення в ньому тиску водню 0,5 МПа, який відрізняється тим, що витримують порошок магнію та добавку в реакторі при кімнатній температурі впродовж 24 годин з одержанням гідридів на основі добавки, знижують тиск водню в реакторі до 0,0002 МПа, нагрівають одержану суміш порошку магнію та гідридів на...

Номер патенту: 108340

Опубліковано: 10.04.2015

Автори: Дехтяренко Володимир Анатолійович, Іванченко Володимир Григорович, Саввакін Дмитро Георгійович, Прядко Тетяна Володимирівна

МПК: C22C 14/00, C22C 33/00

Мітки: сплав, зберігання, водню

Формула / Реферат:

Сплав для зберігання водню, що містить титан, цирконій та марганець, який відрізняється тим, що він додатково містить ванадій при наступному співвідношенні компонентів, ат. %: титан 47,4-47,6 цирконій 29,9-30,1 марганець 22,4-22,6 ванадій 4,9-5,1.

Номер патенту: 101545

Опубліковано: 10.04.2013

Автори: Гуменяк Микола Мирославович, Саввакін Дмитро Георгійович, Івасишин Орест Михайлович

МПК: B22F 3/16, C22C 1/04, B22F 1/00 ...

Мітки: титанових, спосіб, виробів, варіанти, отримання

Формула / Реферат:

1. Спосіб отримання титанових виробів, який включає компактування порошку гідрованого титану, наводненого до концентрації не менше 1,5 мас. %, з розмірами часток не більше 500 мкм, під тиском 3∙108-1∙109 Па в заготовки, форма яких відповідає кінцевим виробам, нагрівання заготовок в атмосфері водню, що виділяється з гідрованого титану в камеру нагрівання, спікання у вакуумі при температурах, при яких не утворюється рідких фаз,...

Номер патенту: 74771

Опубліковано: 12.11.2012

Автори: Капустян Олексій Євгенович, Овчинников Олександр Володимирович, ДАВИДОВ СЕРГІЙ ІВАНОВИЧ, Биков Ігор Олегович, Саввакін Дмитро Георгійович, Бєліков Сергій Борисович, Осипенко Олександр Вікторович, Івасишин Орест Михайлович, Шевченко Володимир Григорович

МПК: C01B 6/00

Мітки: губчастого, легований, титану, гідрид, киснем

Формула / Реферат:

Гідрид титану губчастого, що містить водень, кисень, залізо, хлор, азот, вуглець і титан, який відрізняється тим, що має наступне співвідношення компонентів, % мас.: водень  1,10-3,90 кисень  0,28-0,50 залізо  0,054-0,073 хлор  0,05-0,054 азот ...

Номер патенту: 92714

Опубліковано: 25.11.2010

Автори: Саввакін Дмитро Георгійович, Дузь Володимир Андрійович, Моксон Владімір С., ТЕЛІН ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, Івасишин Орест Михайлович

МПК: B22F 3/00, C22C 1/04, B22F 1/00 ...

Мітки: одержання, спосіб, виробів, титанових, сплавів

Формула / Реферат:

1. Спосіб одержання виробів з титанових сплавів, який включає змішування порошку основи, що містить титан, з легувальними порошками елементів, які утворюють з титаном сплави, компактування в заготовки, форма яких відповідає кінцевим виробам, спікання у вакуумі при температурах, при яких не утворюється жодної рідкої фази, який відрізняється тим, що як основу використовують 10-50 мас. % порошку недосепарованого титану з розмірами часток менше...

Номер патенту: 39356

Опубліковано: 25.02.2009

Автори: Богомаз Анатолій Володимирович, Оверченко Ігор Євгенович, Рябець Микола Іванович, Івасишин Орест Михайлович, ДАВИДОВ СЕРГІЙ ІВАНОВИЧ, ТЕСЛЕВИЧ СЕРГІЙ МИХАЙЛОВИЧ, Рябець Олексій Миколайович, Ставицький Юрій Леонідович, Саввакін Дмитро Георгійович, Березенко Леонід Євгенійович, ТЕЛІН ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, Шварцман Леонід Якович

МПК: C01B 6/00

Мітки: гідриду, губчатого, спосіб, одержання, титану

Формула / Реферат:

1. Спосіб одержання гідриду титану губчатого, що включає розміщення титану губчатого в реакційній камері електроустановки, дегазацію титану губчатого у вакуумі при нагріванні, наводнювання титану губчатого шляхом подачі водню в реакційну камеру електроустановки при підвищенні температури і наступне охолодження одержаного гідриду титану, який відрізняється тим, що дегазацію титану губчатого здійснюють до встановлення в реакційній камері...

Номер патенту: 22692

Опубліковано: 25.04.2007

Автори: Бичков Сергій Андрійович, Саввакін Дмитро Георгійович, Матвійчук Михайло Васильович, Моляр Олександр Григорович, ТЕЛІН ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, Івасишин Орест Михайлович

МПК: C22C 1/04

Мітки: титанових, отримання, спосіб, виробів, сплавів

Формула / Реферат:

Спосіб отримання виробів з титанових сплавів, що включає змішування порошку основи з розміром часток менше 100 мкм, що містить гідрид титану, з порошками легуючих елементів, які утворюють з титаном сплави, з розміром часток не більше 1/3-2/3 від розмірів часток основи, компактування у виріб при тиску 400-1000 МПа, нагрівання зі швидкістю 10-15°С/хв. у вакуумі до температури спікання, при якій не утворюється жодної рідкої фази, при...

Номер патенту: 14168

Опубліковано: 15.05.2006

Автори: ТЕЛІН ВЛАДИСЛАВ ВОЛОДИМИРОВИЧ, Моксон Владімір С., Шварцман Леонід Якович, Івасишин Орест Михайлович, Яценко Олексій Павлович, Дузь Володимир А., Петрунько Анатолій Миколайович, Дрозденко Віктор Антонович, Саввакін Дмитро Георгійович, ТЕСЛЕВИЧ СЕРГІЙ МИХАЙЛОВИЧ

МПК: C22B 34/12

Мітки: металічного, пристрій, одержання, титану

Формула / Реферат:

1. Пристрій для одержання металічного титану, що містить реторту з фланцем і кришкою, що встановлена в нагрівальну піч, реакційну камеру з фланцем на верхньому торці та днищем, що закріплена на кришці реторти та заглиблена в неї, який відрізняється тим, що кришка реторти зверху має циліндричну обичайку з фланцем на верхньому торці, а реакційна камера має кришку з фланцем, причому фланець реакційної камери закріплений між герметично з'єднаними...

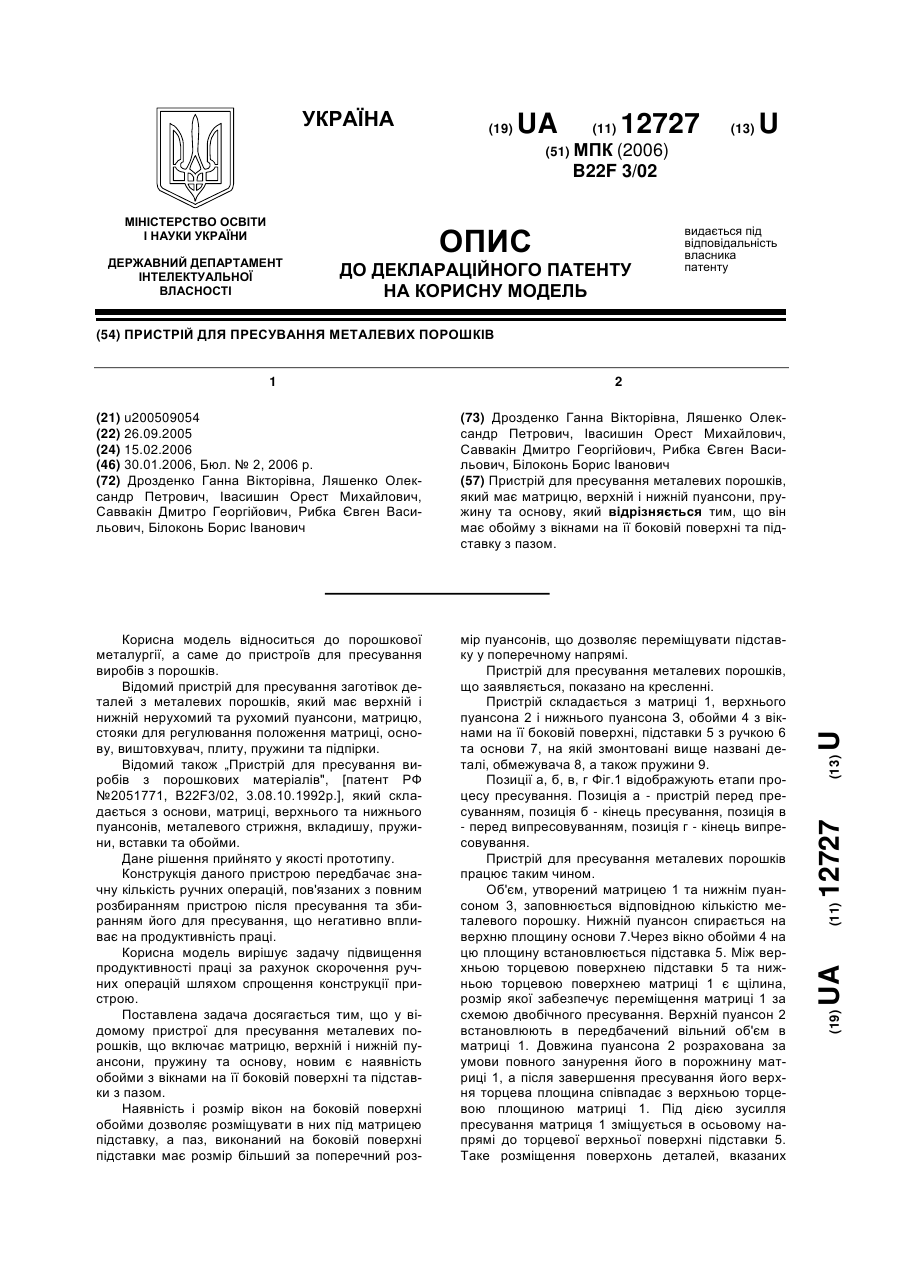

Номер патенту: 12727

Опубліковано: 15.02.2006

Автори: Ляшенко Олександр Петрович, Дрозденко Ганна Вікторівна, Білоконь Борис Іванович, Івасишин Орест Михайлович, Саввакін Дмитро Георгійович, Рибка Євген Васильович

МПК: B22F 3/02

Мітки: пресування, металевих, порошків, пристрій

Формула / Реферат:

Пристрій для пресування металевих порошків, який має матрицю, верхній і нижній пуансони, пружину та основу, який відрізняється тим, що він має обойму з вікнами на її боковій поверхні та підставку з пазом.

Номер патенту: 70366

Опубліковано: 15.10.2004

Автори: Петрунько Анатолій Миколайович, Івасишин Орест Михайлович, Моксон Владімір С., Саввакін Дмитро Георгійович, Дрозденко Віктор Антонович, Фроєс Френсіс Херберт

МПК: B22F 3/16, C22C 14/00, C22C 1/04 ...

Мітки: спосіб, виробів, титанових, отримання, сплавів

Формула / Реферат:

1. Спосіб отримання виробів з титанових сплавів, який включає: змішування порошку основи, що містить титан, з порошками легуючих елементів, які утворюють з титаном сплави, пресування у виріб та спікання у вакуумі при температурах, при яких не утворюється жодної рідкої фази, який відрізняється тим, що як основу, яка містить титан, використовують порошок гідриду титану з розміром часток <100 мкм, змішують з порошками легуючих елементів з...

Номер патенту: 65654

Опубліковано: 15.04.2004

Автори: Петрунько Анатолій Миколайович, Андрєєв Анатолій Євгенович, Моксон Владімір С., Саввакін Дмитро Георгійович, Фроєс Френсіс, Івасишин Орест Михайлович, Яценко Олексій Павлович, Дрозденко Віктор Антонович

МПК: B22F 9/16, C22B 34/12

Мітки: титану, порошку, одержання, спосіб

Формула / Реферат:

1. Спосіб одержання порошку титану, який включає магнієтермічне відновлення хлоридів титану в реакторі з одержанням блока реакційної маси, наступну вакуумтермічну сепарацію реакційної маси, охолодження відсепарованого блока в газовому середовищі, його дроблення, подрібнення до порошкоподібних фракцій і остаточну очистку порошку гідрометалургійною обробкою, який відрізняється тим, що одержують блок реакційної маси з відкритою порожниною по...

Номер патенту: 51917

Опубліковано: 16.12.2002

Автори: Івасишин Орест Михайлович, Дрозденко Віктор Антонович, Дрозденко Ганна Вікторівна, С.Моксон Володимир, Саввакін Дмитро Георгійович, Фроєс Френсіс, Петрунько Анатолій Миколайович, Джонс Михайло Михайлович

МПК: B22F 9/14

Мітки: титану, спосіб, порошку, одержання

Формула / Реферат:

1. Спосіб одержання порошку титану розплавленням електрода сформованого з титанвмісної шихти з добавкою магнію, який відрізняється тим, що основу титанвмісної шихти складає продукт магнієтермічного відновлення титану, підданий вакуумній сепарації на 80-90 % та попередньо подрібнений до крупності 5-70 мм.2. Спосіб по п. 1, який відрізняється тим, що до основи шихти подрібненої до крупності 5-25 мм у процесі формування електрода додають...

Номер патенту: 12530

Опубліковано: 28.02.1997

Автори: Івасишин Орест Михайлович, Іванова Інна Іванівна, Демідік Олександр Миколайович, Саввакін Дмитро Георгійович

МПК: C22C 1/04

Мітки: виробів, одержання, гомогенних, алюмінідів, спосіб, титану

Формула / Реферат:

Способ получения изделий из гомогенных алюминидов титана, предусматривающий смеши­вание исходных порошков, прессование получен­ной шихты в заготовку и нагрев заготовки, отли­чающийся тем, что в качестве исходных порошков используют гидрид титана и алюминий, смешива­ние производят, одновременно с размалыванием в среде аргона в течение 3-5 часов, прессуют заготов­ку при давлении не менее 4-10 Па, нагревают ее в вакууме 1,33 10'3 Па со скоростью...

Номер патенту: 12529

Опубліковано: 28.02.1997

Автори: Саввакін Дмитро Георгійович, Іванова Інна Іванівна, Демідік Олександр Миколайович, Івасишин Орест Михайлович

МПК: C22C 1/04

Мітки: спосіб, алюмінідів, титану, одержання, виробів

Формула / Реферат:

Способ получения изделий из алюминидов титана, включающий процесс смешивания титансодержащего и алюминиевого порошков, прессова­ние полученной шихты в заготовку при комнатной температуре, нагрев в вакууме и деформацию, от­личающийся тем, что в качестве титансодержащего порошка используют гидрид титана, смешива­ние порошков гидрида титана (58-86 мас.%) и алю­миния (14-41 мас.%) осуществляют одновременно с размалыванием в среде аргона в течение...
