Упаковка для ізоляційних деталей скляних лінійних підвісних тарілчатих ізоляторів

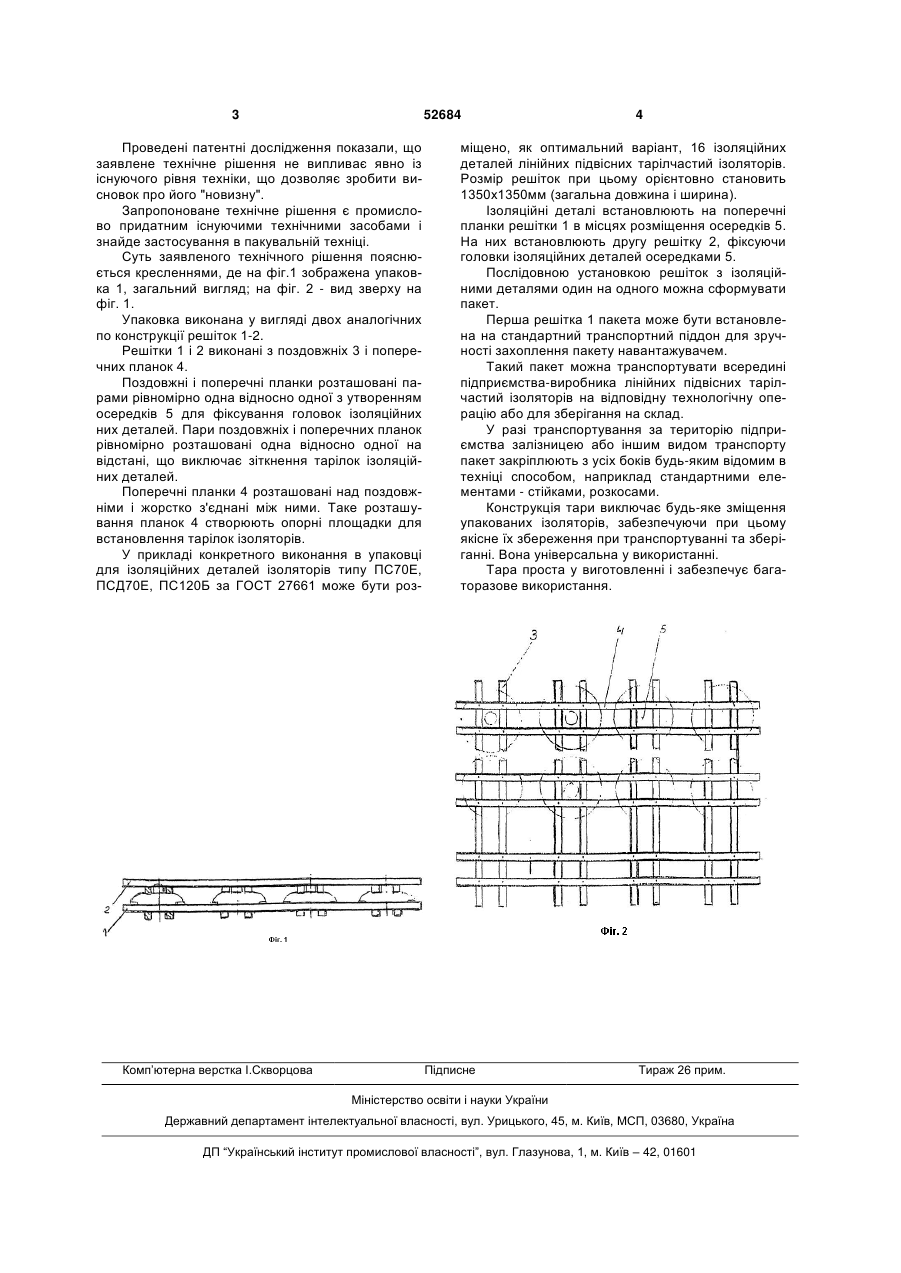

1. Упаковка для ізоляційних деталей скляних лінійних підвісних тарілчастих ізоляторів, що міс 3 52684 Проведені патентні дослідження показали, що заявлене технічне рішення не випливає явно із існуючого рівня техніки, що дозволяє зробити висновок про його "новизну". Запропоноване технічне рішення є промислово придатним існуючими технічними засобами і знайде застосування в пакувальній техніці. Суть заявленого технічного рішення пояснюється кресленнями, де на фіг.1 зображена упаковка 1, загальний вигляд; на фіг. 2 - вид зверху на фіг. 1. Упаковка виконана у вигляді двох аналогічних по конструкції решіток 1-2. Решітки 1 і 2 виконані з поздовжніх 3 і поперечних планок 4. Поздовжні і поперечні планки розташовані парами рівномірно одна відносно одної з утворенням осередків 5 для фіксування головок ізоляційних них деталей. Пари поздовжніх і поперечних планок рівномірно розташовані одна відносно одної на відстані, що виключає зіткнення тарілок ізоляційних деталей. Поперечні планки 4 розташовані над поздовжніми і жорстко з'єднані між ними. Таке розташування планок 4 створюють опорні площадки для встановлення тарілок ізоляторів. У прикладі конкретного виконання в упаковці для ізоляційних деталей ізоляторів типу ПС70Е, ПСД70Е, ПС120Б за ГОСТ 27661 може бути роз Комп’ютерна верстка І.Скворцова 4 міщено, як оптимальний варіант, 16 ізоляційних деталей лінійних підвісних тарілчастий ізоляторів. Розмір решіток при цьому орієнтовно становить 1350х1350мм (загальна довжина і ширина). Ізоляційні деталі встановлюють на поперечні планки решітки 1 в місцях розміщення осередків 5. На них встановлюють другу решітку 2, фіксуючи головки ізоляційних деталей осередками 5. Послідовною установкою решіток з ізоляційними деталями один на одного можна сформувати пакет. Перша решітка 1 пакета може бути встановлена на стандартний транспортний піддон для зручності захоплення пакету навантажувачем. Такий пакет можна транспортувати всередині підприємства-виробника лінійних підвісних тарілчастий ізоляторів на відповідну технологічну операцію або для зберігання на склад. У разі транспортування за територію підприємства залізницею або іншим видом транспорту пакет закріплюють з усіх боків будь-яким відомим в техніці способом, наприклад стандартними елементами - стійками, розкосами. Конструкція тари виключає будь-яке зміщення упакованих ізоляторів, забезпечуючи при цьому якісне їх збереження при транспортуванні та зберіганні. Вона універсальна у використанні. Тара проста у виготовленні і забезпечує багаторазове використання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
