Шихта для виготовлення магнезіальних вогнетривів
Номер патенту: 52693
Опубліковано: 15.01.2003
Автори: Антонов Георгій Іванович, Примаченко Володимир Васильович, Мартиненко Валерій Владленович, Спірін Юрій Олександрович, Кладько Олег Степанович, Рищенко Сергій Іванович
Формула / Реферат
Шихта для виготовлення магнезіальних вогнетривів, яка включає периклазовмісний компонент, плавлений периклаз і периклазохромітвмісний компонент, яка відрізняється тим, що як периклазовмісний компонент вона містить відходи периклазових виробів, а як периклазохромітвмісний компонент - відходи магнезіальношпінелідних виробів при такому співвідношенні компонентів, мас. % :
відходи периклазових виробів
60-80
плавлений периклаз
10-35
відходи магнезіальношпінелідних виробів
5-10.
Текст

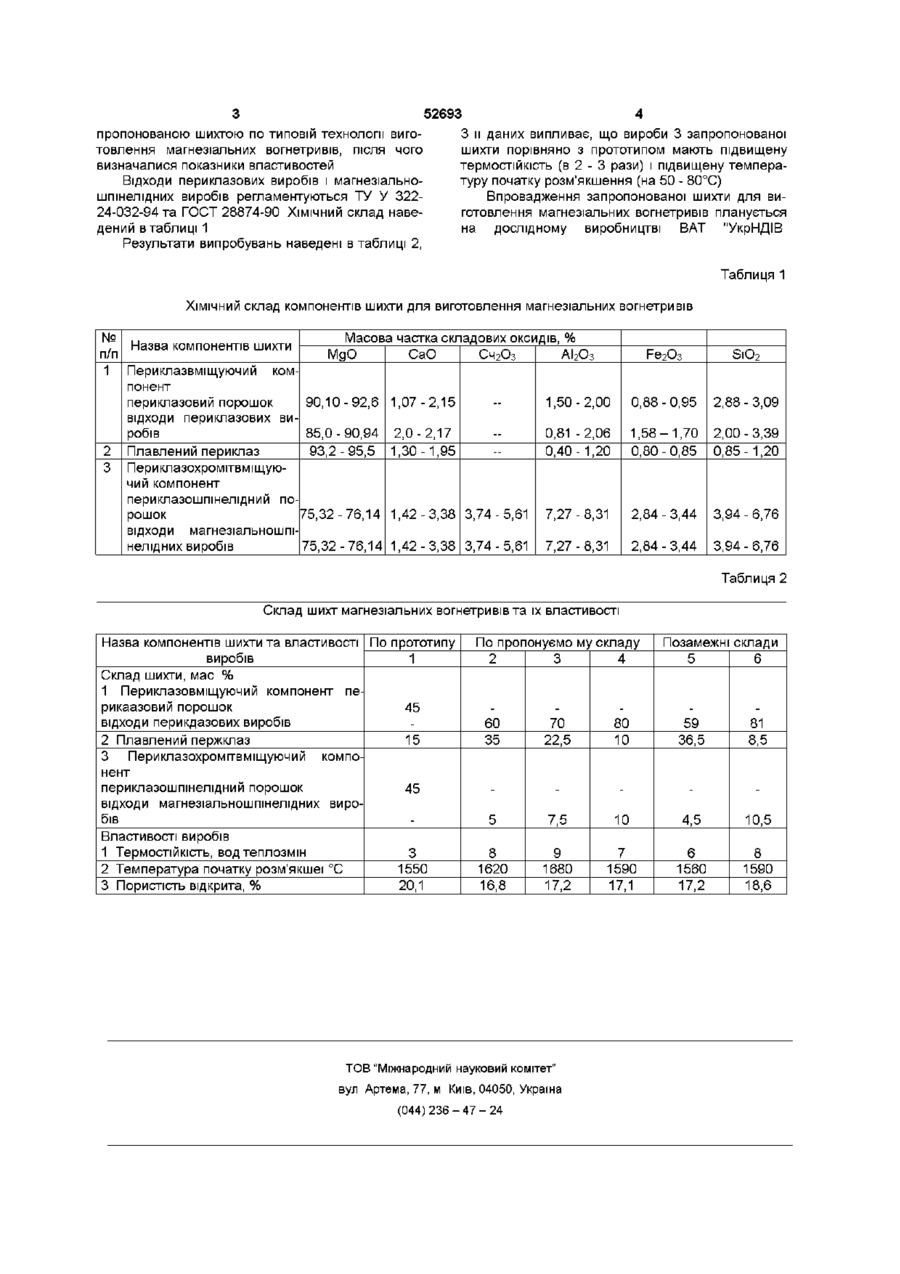

Шихта для виготовлення магнезіальних вогнетривів, яка включає периклазовмісний компонент, плавлений периклаз і периклазохромітвмісний компонент, яка відрізняється тим, що як периклазовмісний компонент вона містить відходи периклазових виробів, а як периклазохромітвмісний компонент - відходи магнезіальношпінелідних виробів при такому співвідношенні компонентів, мас % відходи периклазових виробів 60-80 плавлений периклаз 10-35 відходи магнезіальношпінелідних виробів 5-10 теплових агрегатів Одночасно вирішується завдання забезпечення сировинної бази України за рахунок залучення ВІДХОДІВ виробництва для створення високоякісних вогнетривів, а також екологічна проблема використання ВІДХОДІВ Поставлене завдання вирішується тим, що шихта для виготовлення магнезіальних вогнетривів, яка включає перикдазовмічий компонент, плавлений периклаз і периклазохромітовмісний компонент, згідно з винаходом, як периклазовмісний компонент містить відходи нериклазових виробів, а як периклазохромітвмісний компонент - відходи магнезіальношпінелідних виробів при такому співвідношенні компонентів, мас % відходи периклазових виробів 60 - 80 плавлений периклаз 10 - 35 відходи магнезіальношпінелідних виробів 5 -10 ВІДМІННОЮ ознакою є використання в шихті ВІДХОДІВ периклазових виробів, які вже пройшли високотемпературну обробку, що покращує фізико-керамічні показники Введення в шихту ВІДХОДІВ магнезіальнопшінелідних виробів обумовлює створення фрагментарної структури і значно підвищує термічну СТІЙКІСТЬ виробів В лабораторії і на дослідному виробництві ВАТ "УкрНДІВ імені А С Бережного "виготовлювалися зразки і вироби промислового формату за О со (О сч ю 52693 пропонованою шихтою по типовій технології виготовлення магнезіальних вогнетривів, після чого визначалися показники властивостей Відходи периклазових виробів і магнезіальношпінелідних виробів регламентуються ТУ У 32224-032-94 та ГОСТ 28874-90 ХІМІЧНИЙ склад наведений в таблиці 1 Результати випробувань наведені в таблиці 2, 4 З и даних випливає, що вироби 3 запропонованої шихти порівняно з прототипом мають підвищену термостійкість (в 2 - 3 рази) і підвищену температуру початку розм'якшення (на 50 - 80°С) Впровадження запропонованої шихти для виготовлення магнезіальних вогнетривів планується на дослідному виробництві ВАТ "УкрНДІВ Таблиця 1 ХІМІЧНИЙ склад компонентів шихти для виготовлення магнезіальних вогнетривів № Масова частка складових ОКСИДІЕ , /0 Назва компонентів шихти п/п МдО СаО Сч2О 3 АІ2Оз 1 Периклазвміщуючий компонент периклазовий порошок 90,10 -92,6 1, 07-2 15 1 50-2 00 відходи периклазових виробів 85,0- 90,94 2 0-2, 17 0 81 -2 06 2 Плавлений периклаз 93,2 -95,5 1, 3 0 - 1 95 ~ 0 4 0 - 1 20 3 Периклазохромітвміщуючии компонент периклазошпінеліднии порошок 75,32 76,14 1, 4 2 - 3 38 3,74 - 5 61 7 2 7 - 8 31 відходи магнезіальношпінелідних виробів 75,32 -76,14 1, 4 2 - 3 38 3,74 - 5 61 7 2 7 - 8 31 Fe2O3 SiO2 0 8 8 - 0 ,95 2 88 - 3,09 1 5 8 - 1 ,70 0 8 0 - 0 ,85 2 00 - 3,39 0 85-1,20 2 8 4 - 3 ,44 3 94 - 6,76 2 8 4 - 3 ,44 3 94 - 6,76 Таблиця 2 Склад шихт магнезіальних вогнетривів та їх властивості Назва компонентів шихти та властивості По прототипу виробів 1 Склад шихти, мас % 1 Периклазовміщуючий компонент перикаазовий порошок 45 відходи перикдазових виробів 2 Плавлений пержклаз 15 3 Периклазохромітвміщуючий компонент периклазошпінеліднии порошок 45 відходи магнезіальношпінелідних виробів Властивості виробів 1 Термостійкість, вод теплозмін 3 2 Температура початку розм'якшеї °С 1550 3 Пористість відкрита, % 20,1 По пропонуємо му складу Позамежні склади 2 3 4 5 6 60 35 70 80 10 59 22,5 36,5 81 8,5 5 7,5 10 4,5 10,5 8 9 7 6 8 1620 16,8 1680 17,2 1590 17,1 1560 17,2 1590 18,6 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюThe furnace charge for the magnesia refractories manufacture
Автори англійськоюPrymachenko Volodymyr Vasyliovych, Martynenko Valerii Vladlenovych, Ryschenko Serhii Ivanovych, Antonov Heorhii Ivanovych
Назва патенту російськоюШихта для изготовления магнезиальных огнеупоров
Автори російськоюПримаченко Владимир Васильевич, Мартыненко Валерий Владленович, Рищенко Сергей Иванович, Антонов Георгий Иванович
МПК / Мітки
МПК: C04B 35/04
Мітки: виготовлення, вогнетривів, шихта, магнезіальних
Код посилання
<a href="https://ua.patents.su/2-52693-shikhta-dlya-vigotovlennya-magnezialnikh-vognetriviv.html" target="_blank" rel="follow" title="База патентів України">Шихта для виготовлення магнезіальних вогнетривів</a>
Попередній патент: Композиція для антикорозійного покриття
Наступний патент: Спосіб переустаткування судна в плавучий док
Випадковий патент: Телевізійна антена кучіна
