Двигун внутрішнього згоряння

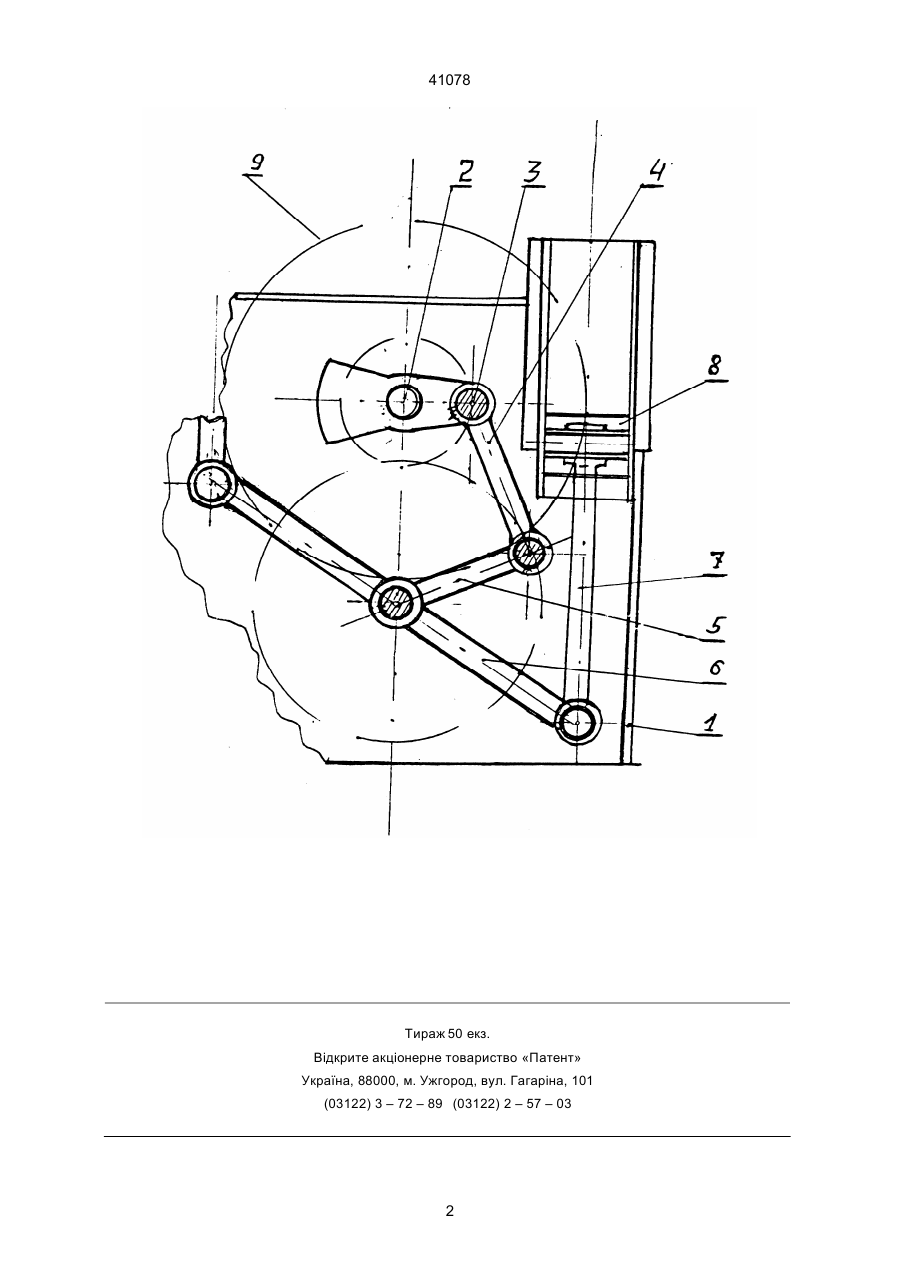

Двигун внутрішнього згоряння, що містить корпус, в якому розміщений колінвал, на шийках якого розміщені шатуни, який відрізняється тим, що в корпусі установлений вал, на якому установлено не менше двох качалок, одна з яких взаємодіє з шатунами поршнів, а друга - з колінвалом. (13) 41078 (11) міщені шатуни згідно з пропонуємим вирогідним винаходом в корпусі установлений вал, на якому установлено не менше двох качалок, одна з котрих взаємодіє з шатунами поршнів, а друга - з коленвалом. Винахід пояснюється кресленням, на якому зображено поздовжній переріз запропонованого двигуна, де корпус - 1, колінвал - 2, шийка колінвала - 3, шатун - 4, качалки -5, 6, шатун поршнів - 7, поршні - 8 та маховик - 9. Запропонований двигун містить у собі корпус 1, в якому розміщений колінвал 2, на шийці 3 якого розміщений шатун 4, з'єднаний з качалками 5 і 6. Одна з них взаємодіє з шатунами 7 поршнів 8, а друга - з колінвалом 2. Енергія газів діє на поршні 8, які через шатуни 7 передають зусилля на качалки 5 і 6, з яких зусилля передаються на шатун 4 колінвала 2 і на маховик двигуна (не позначено). Через те, що енергія газів в запропонованому двигуні не витрачається на тертя поршня об стінки циліндрів, вона використовується на корисну роботу і двигун потребує менше палива. (19) UA Винахід відноситься до двигунобудування, зокрема до двигунів внутрішнього згоряння, і може бути використаний в машинобудуванні. Відомий двигун внутрішнього згоряння (див. Пат. РФ № 2049245 МПК F 02 В 75/04, бюл. № 33, 1995 р.), що містить встановлений в корпусі щонайменше один циліндр з розміщеним у ньому поршнем, зв'язаним гнучким обмежувачем з колінчастим валом двигуна та зв'язаний з ним зворотний клапан, що має гідроциліндр зі всмоктуючим поршнем, встановленим з утворенням надпоршневої та підпоршневої порожнин і жорстко зв'язаний з поршнем, має обводний канал, що співз'єднує надпоршневу та підпоршневу порожнини, причому зворотний клапан встановлений в обводному каналі, а гідроциліндр жорстко зв'язаний з корпусом. Недоліком цього двигуна є те, що він бере занадто багато палива. В основу винаходу поставлено задачу створення економічного двигуна внутрішнього згоряння. Поставлена задача досягається тим, що в двигуні внутрішнього згоряння, що містить корпус, в якому розміщений колінвал, на шийках якого роз А ____________________ Ю 41078 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
