Магнітна система, що містить ярмо з магнітом'якого матеріалу у вигляді коробчастого тіла, вставку з магнітом'якого матеріалу і магніти, які полюсами однієї полярності прилягають до бокових, торцевих і нижньої поверхні вставки, а полюсами протилежної полярності прилягають до внутрішніх стінок ярма, яка відрізняється тим, що вставка виконана з двох частин, сумарна товщина яких менша, ніж відстань між магнітами, які прилягають до її бокових поверхонь.

Текст

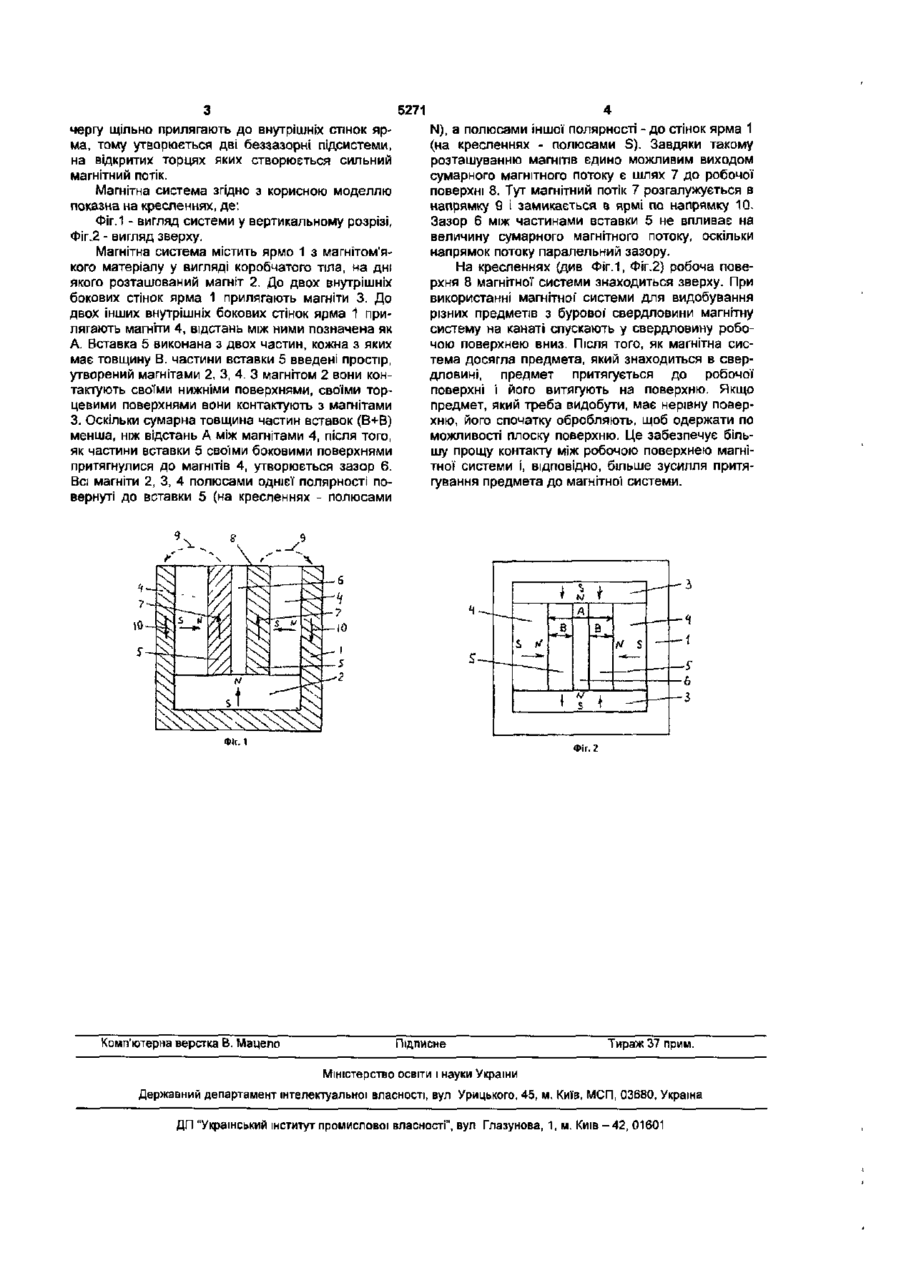

Магнітна система, що містить ярмо з магнітом'якого матеріалу у вигляді коробчастого тіла, вставку з магнітом'якого матеріалу і магніти, які полюсами однієї полярності прилягають до бокових, торцевих і нижньої поверхні вставки, а полюсами протилежної полярності прилягають до внутрішніх стінок ярма, яка відрізняється тим, що вставка виконана з двох частин, сумарна товщина яких менша, ніж відстань між магнітами, які прилягають до її бокових поверхонь. Корисна модель стосується електротехніки, а більш конкретно - магнітних систем, що використовуються в пристроях для видобування різних предметів з бурової свердловини. Відома магнітна система (Acta Polytechnica Scandmavica, Ph 102, Helsinki, 1974), в якій магніти розташовані між вставками з магнітом'якої сталі і мають однакову полярність біля бокових поверхонь вставок. В іншій відомій системі (Сверхпроводящие машины и устройства, И-во "Мир", Москва, 1977, стр.618) магніти з полярностями, що чергуються, розміщені по окружності і займають тільки частину цієї окружності. Зазначені системи не забезпечують високого рівня індукції в робочому зазорі Відомо, що величина зусилля, що створюється системою, пропорційна квадрату індукції' на робочій поверхні системи і залежить від площі цієї поверхні Поява висококоерцитивних магнітів Nd-Fe-B, R-Co дозволяє конструювати магнітні системи, які забезпечують високий рівень індукції в робочому зазорі при найпростішій формі магнітів і мінімальних габаритах. При цьому висока коерцитивна сила і прямолінійний вигляд характеристики розмагнічування обумовлюють конструктивну особливість магнітної системи в порівнянні з системами, в яких використовують магніти типу ЮНДК35Т5БА: магніти мають невелику висоту в напрямку осі кристалізації. Найближчою за технічною суттю є магнітна система, описана в деклараційному патенті України №37469. Вона містить ярмо з магнітом'якого матеріалу у вигляді коробчатого тіла, вставку з магнітом'якого матеріалу і магніти, які полюсами однієї полярності прилягають до бокових, торцевих і нижньої поверхні вставки, а полюсами протилежної полярності прилягають до внутрішніх стінок ярма. Недоліком цієї системи є наявність зазорів між боковими сторонами вставки і магнітами, що до них прилягають, або між цими магнітами і внутрішніми стінками ярма, що до них звернені Виготовлення всіх зазначених деталей магнітної системи з високою точністю для зменшення до максимуму зазорів веде до подорожчання системи і утруднює її збирання. Наявність зазорів спричиняє зниження корисного магнітного потоку і, отже, зусилля притягування на робочій поверхні системи В основу корисної моделі поставлена задача розробити магнітну систему, яка забезпечує максимальний магнітний потік на робочій поверхні при тих же габаритах і одночасно проста у виготовленні. Згідно з винаходом ця задача вирішується тим, що у магнітній системі за патентом №37469 вставка виконана з двох частин, сумарна товщина яких менша ніж відстань між магнітами, які прилягають до її бокових поверхонь. Оскільки сумарна товщина частин вставки менша ніж відстань між магнітами, частини вставки можна легко ввести в простір між магнітами Після того, як частини вставки введені в простір між магнітами, останні їх притягують, частини вставки щільно прилягають до магнітів. Магніти в свою г CM 5271 чергу щільно прилягають до внутрішніх стінок ярма, тому утворюється дві беззазорні підсистеми, на відкритих торцях яких створюється сильний магнітний потік. Магнітна система згідно з корисною моделлю показна на кресленнях, де: Фіг.1 - вигляд системи у вертикальному розрізі, Фіг.2 - вигляд зверху. Магнітна система містить ярмо 1 з магнітом'якого матеріалу у вигляді коробчатого тіла, на дні якого розташований магніт 2. До двох внутрішніх бокових стінок ярма 1 прилягають магніти 3. До двох інших внутрішніх бокових стінок ярма 1 прилягають магніти 4, відстань між ними позначена як А. Вставка 5 виконана з двох частин, кожна з яких має товщину В. частини вставки 5 введені простір, утворений магнітами 2, 3, 4. З магнітом 2 вони контактують своїми нижніми поверхнями, своїми торцевими поверхнями вони контактують з магнітами 3. Оскільки сумарна товщина частин вставок (В+В) менша, ніж відстань А між магнітами 4, після того, як частини вставки 5 своїми боковими поверхнями притягнулися до магнітів 4, утворюється зазор 6. Всі магніти 2, 3, 4 полюсами однієї полярності повернуті до вставки 5 (на кресленнях - полюсами 4 N), а полюсами іншої полярності - до стінок ярма 1 (на кресленнях - полюсами S). Завдяки такому розташуванню магнітів єдино можливим виходом сумарного магнітного потоку є шлях 7 до робочої поверхні 8. Тут магнітний потік 7 розгалужується в напрямку 9 і замикається в ярмі по напрямку 10. Зазор б між частинами вставки 5 не впливає на величину сумарного магнітного потоку, оскільки напрямок потоку паралельний зазору. На кресленнях (див Фіг.1, Фіг.2) робоча поверхня 8 магнітної системи знаходиться зверху. При використанні магнітної системи для видобування різних предметів з бурової' свердловини магнітну систему на канаті спускають у свердловину робочою поверхнею вниз. Після ТОГО, ЯК магнітна система досягла предмета, який знаходиться в свердловині, предмет притягується до робочої поверхні і його витягують на поверхню. Якщо предмет, який треба видобути, має нерівну поверхню, його спочатку обробляють, щоб одержати по можливості плоску поверхню. Це забезпечує більшу прощу контакту між робочою поверхнею магнітної системи І, відповідно, більше зусилля притягування предмета до магнітної системи. ФІГ. 1 Комп'ютерна верстка В. Мацело Фіг.2 Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, и. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Magnetic system to extract articles from a well

Автори англійською

Perminov Yurii Mykytovych

Назва патенту російською

Магнитная система устройства для добычи предметов из буровой скважины

Автори російською

Перминов Юрий Никитович

МПК / Мітки

МПК: E21B 31/06, H01F 7/00
