Шихта для виготовлення вогнеприпасу, що містить кордіерит

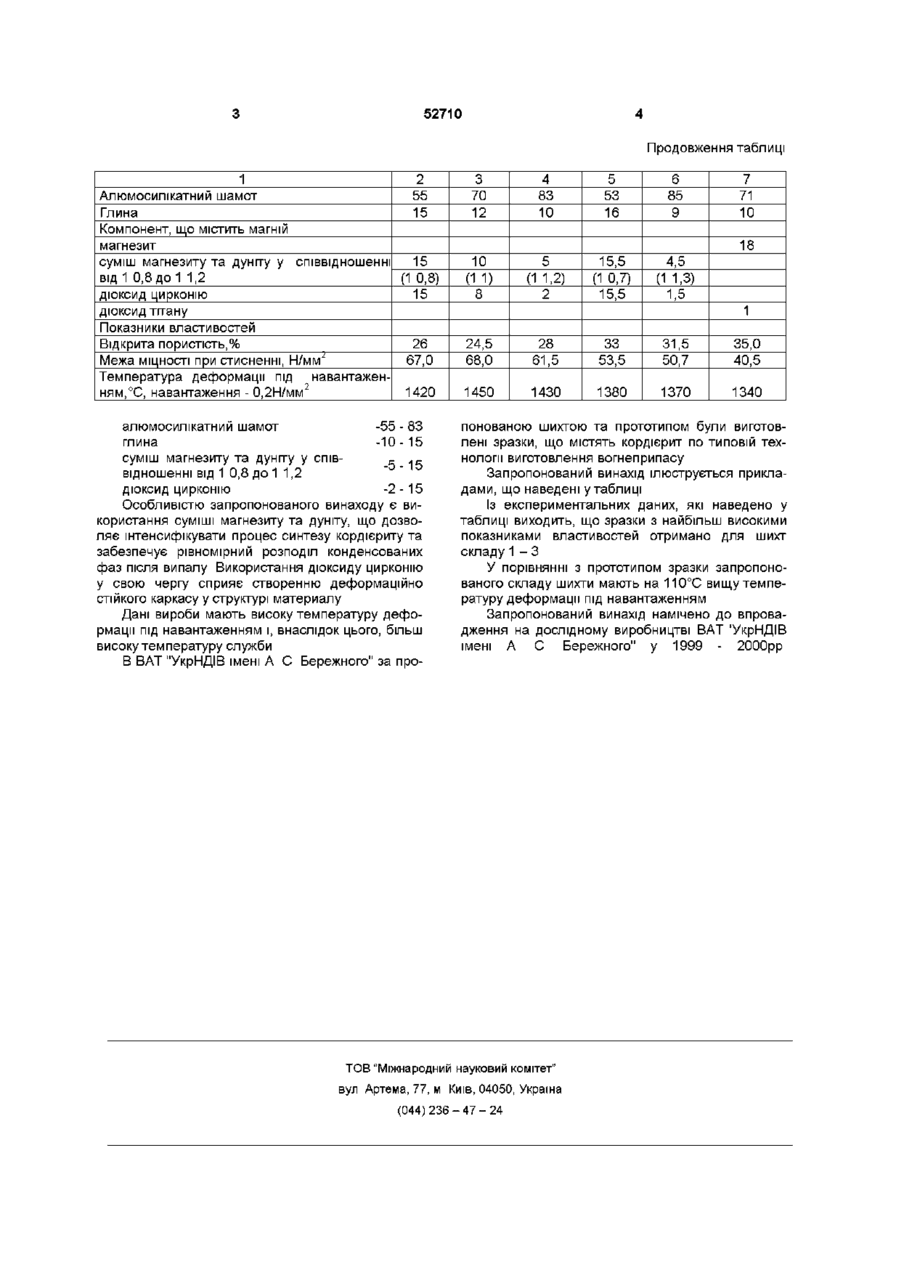

Шихта для виготовлення вогнеприпасу, що містить кордієрит, яка включає алюмосилікатний шамот, компонент, що містить магній, глину та домішку, яка відрізняється тим, що як компонент, що містить магній, вона вміщує суміш магнезиту та дуніту в співвідношенні від 1 0,8 до 1 1,2, а як домішку - дюксид цирконію при такому співвідношенні компонентів, мас % алюмосилікатний шамот 55 - 83 глина 10-15 суміш магнезиту та дуніту в 5-15 співвідношенні від 1 0,8 до 1 1,2 дюксид цирконію 2-15 тура деформації під навантаженням и все ще низька температура служби В основу заходу поставлено задачу створення шихти для виготовлення вогнеприпасу, що містить кордієрит, у якому введення суміші магнезиту та дуніту, а також домішки дюксиду цирконію забезпечує підвищення температури деформації під навантаженням, що в свою чергу підвищує температуру служби виробів Задача, яка поставлена, вирішується тим, що шихта для виготовлення вогнеприпасу, що містить кордієрит, яка включає алюмосилікатний шамот, компонент, що містить магній, глину та домішку, ВІДПОВІДНО до винаходу у якості компоненту, що містить магній вміщує суміш магнезиту та дуніту при співвідношенні від1 0,8 до 1 1,2, а у якості домішки - дюксид цирконію при такому співвідношенні компонентів, мас % Таблиця Склади шихт для виготовлення вогнеприпасу, що містить кордієрит та показники властивостей зразків Компоненти 1 2 3 позамежні 4 5 прототип 6 О ю 52710 Продовження таблиці 1 2 Алюмосилікатний шамот 55 Глина 15 Компонент, що містить магній магнезит суміш магнезиту та дуніту у співвідношенні 15 від 1 0,8до 1 1,2 (1 0,8) дюксид цирконію 15 дюксид тітану Показники властивостей Відкрита пористість,% 26 Межа МІЦНОСТІ при стисненні, Н/мм^ 67,0 Температура деформації під навантаженням,°С, навантаження - 0,2Н/мм2 1420 алюмосилікатний шамот -55 - 83 глина -10-15 суміш магнезиту та дуніту у спів-5-15 відношенні від 1 0,8 до 1 1,2 дюксид цирконію -2 -15 Особливістю запропонованого винаходу є використання суміші магнезиту та дуніту, що дозволяє інтенсифікувати процес синтезу кордієриту та забезпечує рівномірний розподіл конденсованих фаз після випалу Використання дюксиду цирконію у свою чергу сприяє створенню деформаційно стійкого каркасу у структурі материалу Дані вироби мають високу температуру деформації під навантаженням і, внаслідок цього, більш високу температуру служби В ВАТ "УкрНДІВ імені А С Бережного" за про 3 70 12 4 83 10 5 53 16 6 85 9 10 (1 1) 8 5 (1 1,2) 2 15,5 (1 0,7) 15,5 4,5 (1 1,3) 1,5 7 71 10 18 1 24,5 68,0 28 61,5 33 53,5 31,5 50,7 35,0 40,5 1450 1430 1380 1370 1340 понованою шихтою та прототипом були виготовлені зразки, що містять кордієрит по типовій технологи виготовлення вогнеприпасу Запропонований винахід ілюструється прикладами, що наведені утаблиці Із експериментальних даних, які наведено у таблиці виходить, що зразки з найбільш високими показниками властивостей отримано для шихт складу 1 - 3 У порівнянні з прототипом зразки запропонованого складу шихти мають на 110°С вищу температуру деформації під навантаженням Запропонований винахід намічено до впровадження на дослідному виробництві ВАТ 'УкрНДІВ імені А С Бережного" у 1999 - 2000рр ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
