Грохот з неоднорідним полем еліптичних та колових коливань

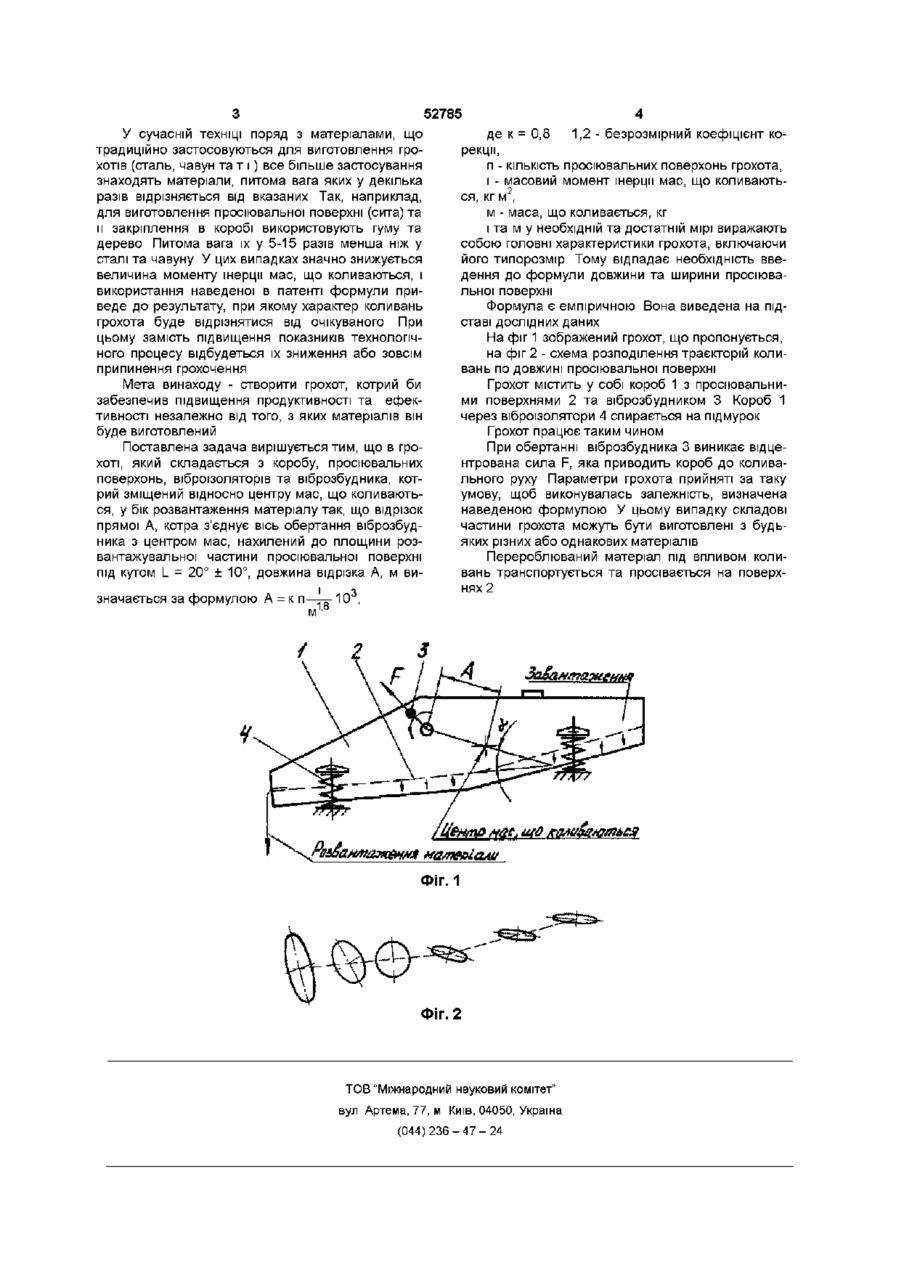

Грохот з неоднорідним полем еліптичних та колових коливань, котрий містить у собі короб, просіювальні поверхні, віброізолятори та віброз будник, котрий зсунутий відносно центра мас, що коливаються, у бік розвантаження матеріалу так, що відрізок прямої А, котра з'єднує вісь обертання віброзбудника з цим центром мас, нахилений до площини розвантажувальної частини просіювальноі поверхні під кутом а = 20° ±10°, який відрізняється тим, що довжина відрізка А, м, визначається за формулою •10 і 1,8 m де к = 0,8 1,2 - безрозмірний коефіцієнт корекції, п - КІЛЬКІСТЬ просіювальних поверхонь грохота, І - масовий момент інерції мас, що коливаються, кг м2, m - маса, що коливається, кг = к-п О Винахід стосується устаткування для розділення матеріалів за крупністю у вугільній, гірничорудній будівельній та інших галузях промисловості Відомо, ЩО грохоти з неоднорідним полем траєкторій коливань дають вагомий технологічний ефект /Л А Вайсберг "Проектирование и расчет вибрационных грохотов", М , "Недра", 1986, с 33/ Для реалізації цього використовуються різні конструктивні рішення Відомий грохот /патент (США № 4402826 від 06 09 83р), який містить короб з ситом та встановленим з боку розвантаження віброзбудником, котрий опертий в районі розміщення віброзбудника на віброізолятори, а з протилежного боку - на важелі Траєкторіями коливань сита, як свідчить фіг 7 патента, є еліпси, великі осі котрих змінюються за розмірами і кутами нахилу вздовж довжини сита від мінімального розміру і нахилу проти ходу матеріалу в МІСЦІ завантаження до максимального розміру і крутого нахилу за ходом матеріалу на його виході з грохота В МІСЦІ розташування важеля вісь еліпса па ралельна площині сита При такій епюрі траєкторій на першій від завантаженню ДІЛЬНИЦІ сита коливання перешкоджають переміщенню матеріалу при низькій ефективності його підкидання, а в районі важеля підкидання взагалі відсутнє Все це знижує якість та продуктивність грохочення Наявність додаткових кінематичних зв'язків короба у вигляді важелів ускладнює, збільшує вагу та знижує надійність конструкції Вказані ознаки в вадами описаного грохота Грохот за патентом України № 23853А, В07ВІ/28, В07ВІ/40 від 14 07 95 позбавлений цих вад Він МІСТИТЬ короб з просіювальною поверхнею та інерційний віброзбудник Останній розташований на коробі з таким розрахунком, що забезпечується оптимальне розподілення траєкторій коливань у неоднорідному полі вздовж довжини просіювальної поверхні Дається формула для визначення довжини відрізку "Е" між віссю обертання віброзбудника та центром мас, що коливаються Вада цього грохоту формула не містить зв'язку між довжиною відрізка і масою, що коливається ю 00 ю 52785 У сучасній техніці поряд з матеріалами, що традиційно застосовуються для виготовлення грохотів (сталь, чавун та т і) все більше застосування знаходять матеріали, питома вага яких у декілька разів відрізняється від вказаних Так, наприклад, для виготовлення просіювальної поверхні (сита) та и закріплення в коробі використовують гуму та дерево Питома вага їх у 5-15 разів менша ніж у сталі та чавуну У цих випадках значно знижується величина моменту інерції мас, що коливаються, і використання наведеної в патенті формули приведе до результату, при якому характер коливань грохота буде відрізнятися від очікуваного При цьому замість підвищення показників технологічного процесу відбудеться їх зниження або зовсім припинення грохочення Мета винаходу - створити грохот, котрий би забезпечив підвищення продуктивності та ефективності незалежно від того, з яких матеріалів він буде виготовлений Поставлена задача вирішується тим, що в грохоті, який складається з коробу, просіювальних поверхонь, віброізоляторів та віброзбудника, котрий зміщений відносно центру мас, що коливаються, у бік розвантаження матеріалу так, що відрізок прямої А, котра з'єднує вісь обертання віброзбудника з центром мас, нахилений до площини розвантажувальної частини просіювальної поверхні під кутом L = 20° ± 10°, довжина відрізка А, м визначається за формулою А = к п ^ Г 5 - 1 0 , де к = 0,8 1,2 - безрозмірний коефіцієнт корекції, п - КІЛЬКІСТЬ просіювальних поверхонь грохота, і - масовий момент інерції мас, що коливаються, кг м2, м - маса, що коливається, кг і та м у необхідній та достатній мірі виражають собою головні характеристики грохота, включаючи його типорозмір Тому відпадає необхідність введення до формули довжини та ширини просіювальної поверхні Формула є емпіричною Вона виведена на підставі дослідних даних На фіг 1 зображений грохот, що пропонується, на фіг 2 - схема розподілення траєкторій коливань по довжині просіювальної поверхні Грохот містить у собі короб 1 з просіювальними поверхнями 2 та віброзбудником 3 Короб 1 через віброізолятори 4 спирається на підмурок Грохот працює таким чином При обертанні віброзбудника 3 виникає відцентрована сила F, яка приводить короб до коливального руху Параметри грохота прийняті за таку умову, щоб виконувалась залежність, визначена наведеною формулою У цьому випадку складові частини грохота можуть бути виготовлені з будьяких різних або однакових матеріалів Перероблюваний матеріал під впливом коливань транспортується та просівається на поверхнях 2 Фіг. 1 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
