Транспортуючий пристрій для рамки з продуктом в тепловому апараті

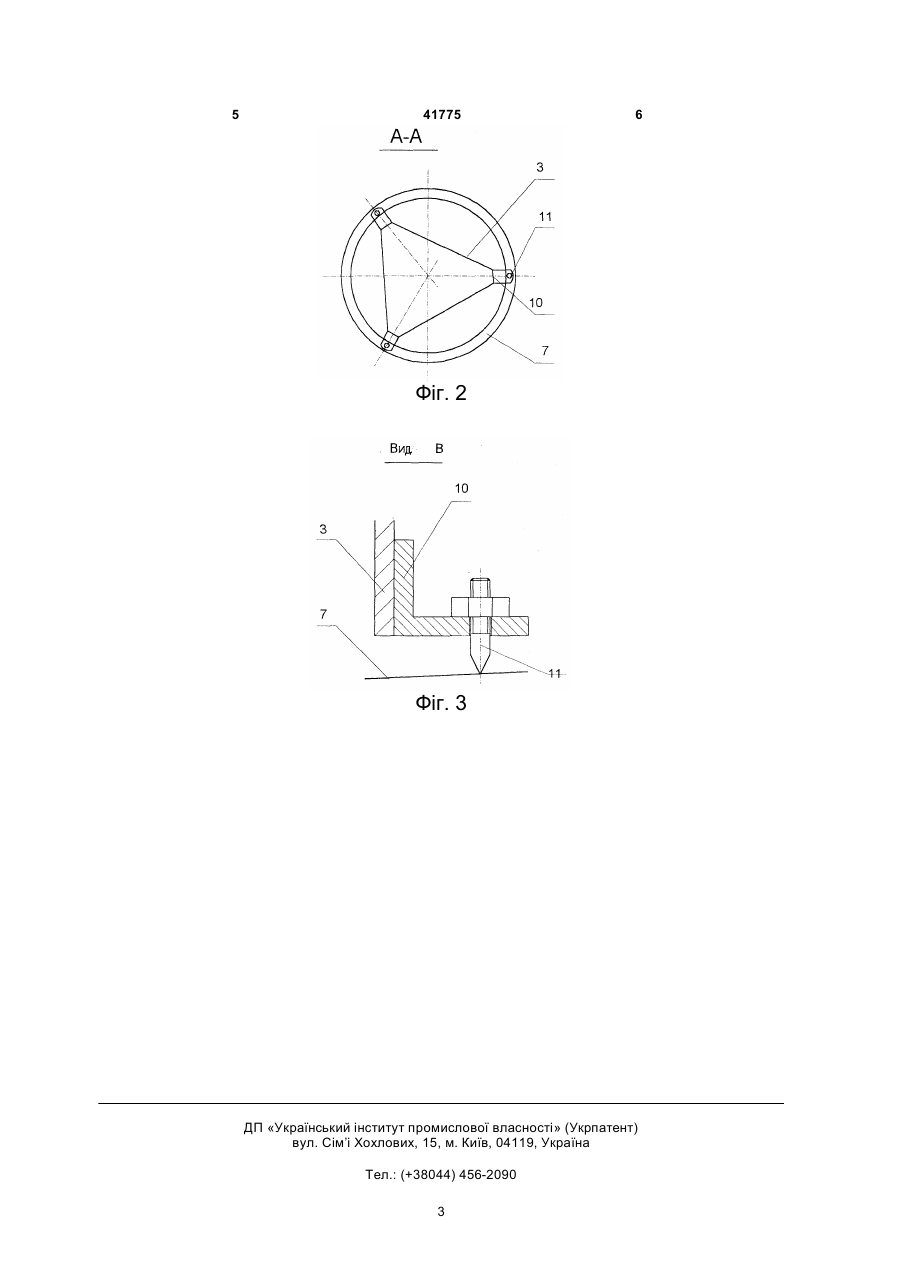

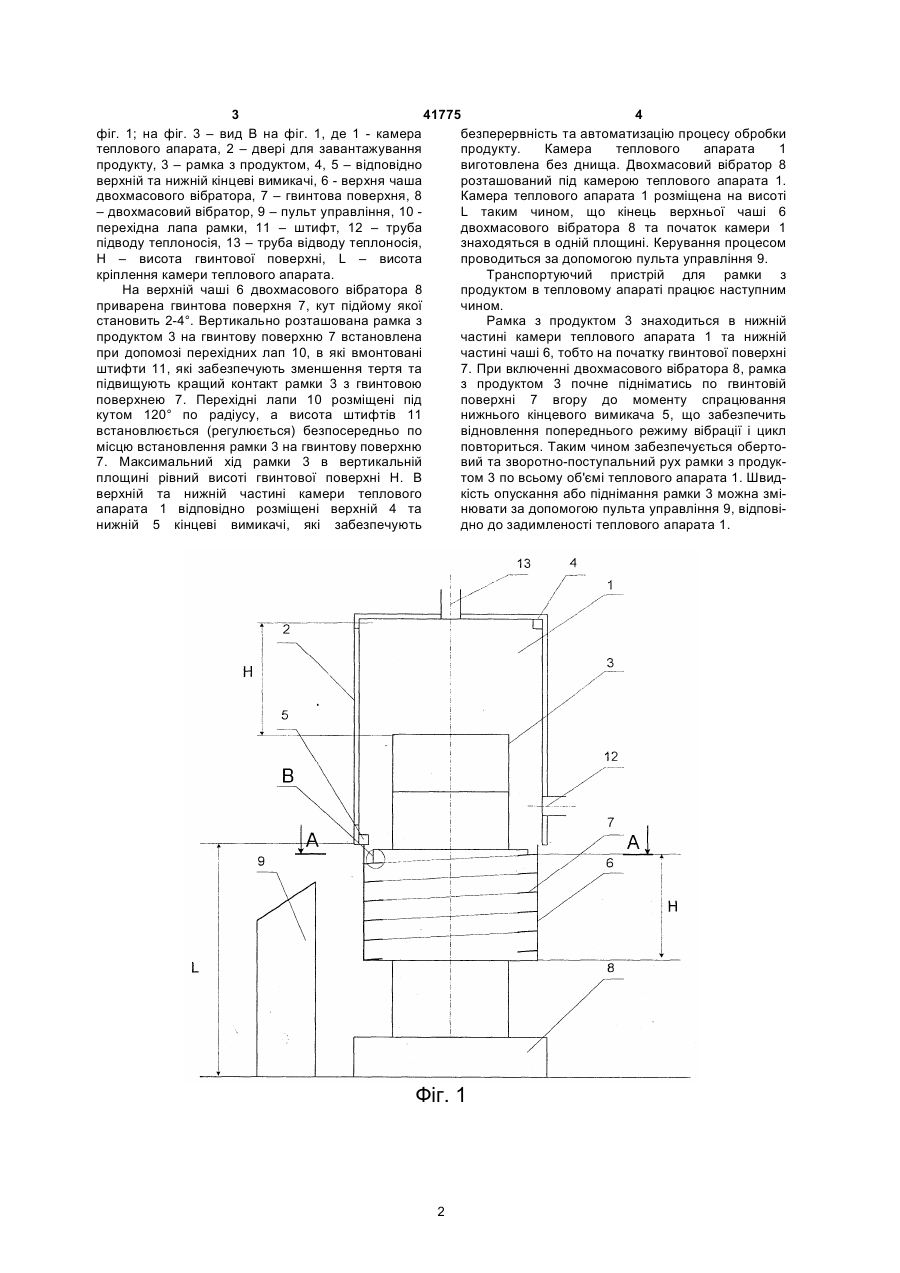

Транспортуючий пристрій для рамки з продуктом в тепловому апараті, що містить механізм переміщення рамки, який відрізняється тим, що механізм переміщення виконаний у вигляді двомасового вібратора, а рамка встановлена на ньому вертикально.. 3 41775 4 фіг. 1; на фіг. 3 – вид В на фіг. 1, де 1 - камера безперервність та автоматизацію процесу обробки теплового апарата, 2 – двері для завантажування продукту. Камера теплового апарата 1 продукту, 3 – рамка з продуктом, 4, 5 – відповідно виготовлена без днища. Двохмасовий вібратор 8 верхній та нижній кінцеві вимикачі, 6 - верхня чаша розташований під камерою теплового апарата 1. двохмасового вібратора, 7 – гвинтова поверхня, 8 Камера теплового апарата 1 розміщена на висоті – двохмасовий вібратор, 9 – пульт управління, 10 L таким чином, що кінець верхньої чаші 6 перехідна лапа рамки, 11 – штифт, 12 – труба двохмасового вібратора 8 та початок камери 1 підводу теплоносія, 13 – труба відводу теплоносія, знаходяться в одній площині. Керування процесом Н – висота гвинтової поверхні, L – висота проводиться за допомогою пульта управління 9. кріплення камери теплового апарата. Транспортуючий пристрій для рамки з На верхній чаші 6 двохмасового вібратора 8 продуктом в тепловому апараті працює наступним приварена гвинтова поверхня 7, кут підйому якої чином. становить 2-4°. Вертикально розташована рамка з Рамка з продуктом 3 знаходиться в нижній продуктом 3 на гвинтову поверхню 7 встановлена частині камери теплового апарата 1 та нижній при допомозі перехідних лап 10, в які вмонтовані частині чаші 6, тобто на початку гвинтової поверхні штифти 11, які забезпечують зменшення тертя та 7. При включенні двохмасового вібратора 8, рамка підвищують кращий контакт рамки 3 з гвинтовою з продуктом 3 почне підніматись по гвинтовій поверхнею 7. Перехідні лапи 10 розміщені під поверхні 7 вгору до моменту спрацювання кутом 120° по радіусу, а висота штифтів 11 нижнього кінцевого вимикача 5, що забезпечить встановлюється (регулюється) безпосередньо по відновлення попереднього режиму вібрації і цикл місцю встановлення рамки 3 на гвинтову поверхню повториться. Таким чином забезпечується оберто7. Максимальний хід рамки 3 в вертикальній вий та зворотно-поступальний рух рамки з продукплощині рівний висоті гвинтової поверхні Н. В том 3 по всьому об'ємі теплового апарата 1. Швидверхній та нижній частині камери теплового кість опускання або піднімання рамки 3 можна зміапарата 1 відповідно розміщені верхній 4 та нювати за допомогою пульта управління 9, відповінижній 5 кінцеві вимикачі, які забезпечують дно до задимленості теплового апарата 1. Фіг. 1 2 5 41775 6 Фіг. 2 Фіг. 3 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлових, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 3
