Пристрій для зняття грата

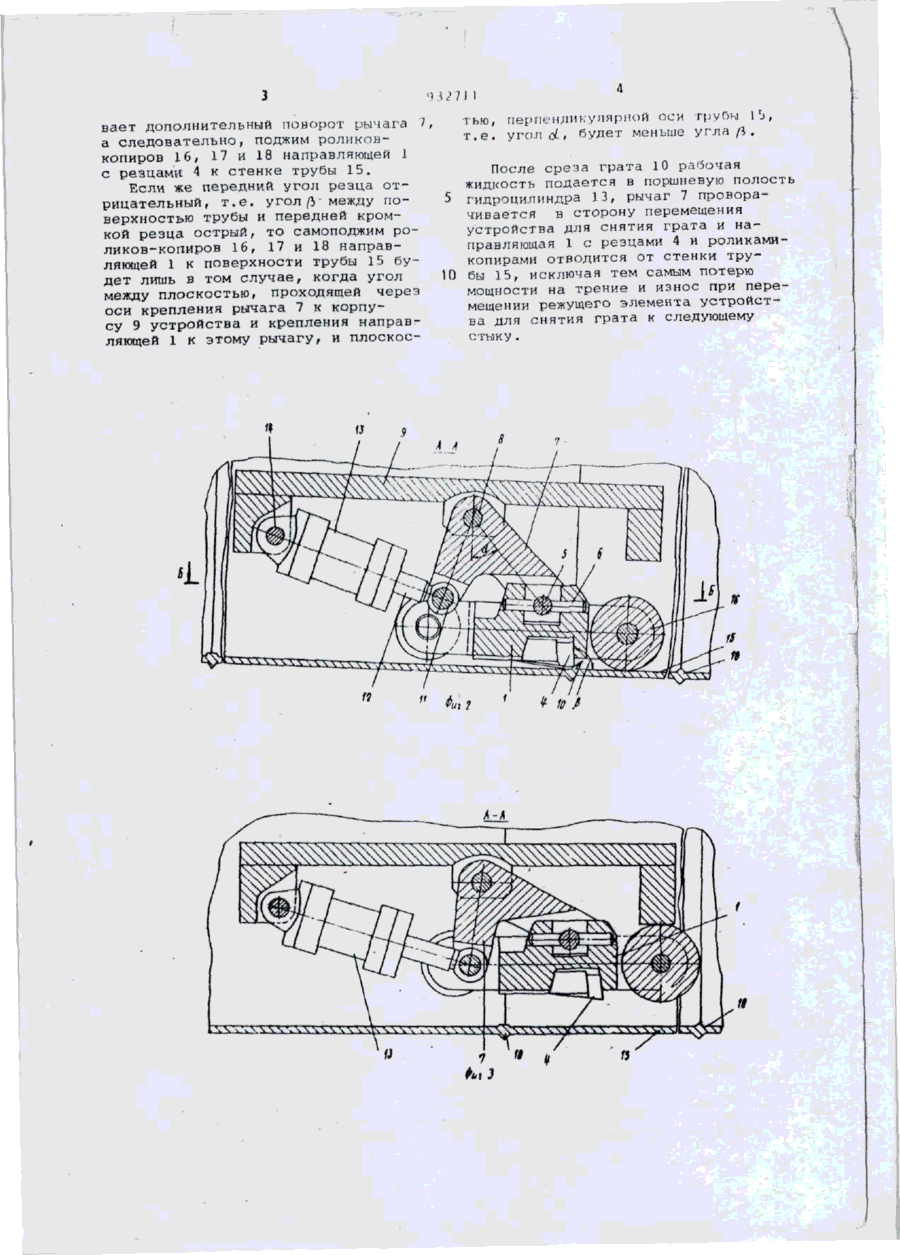

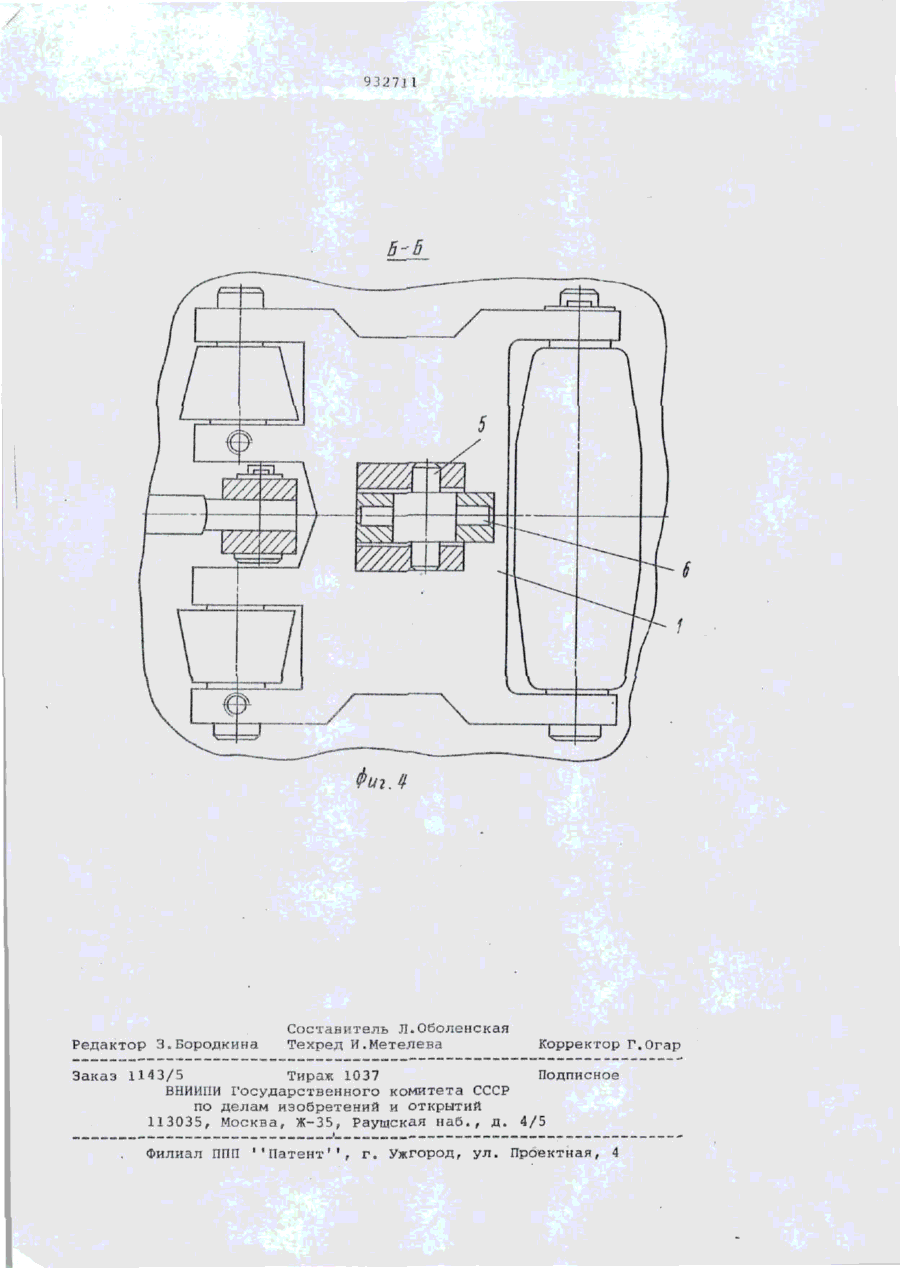

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (14) ПІ) stsu ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ і EiJ ігаС І Н У (21) 2726S59/25-Q8 (22) 23.02*79 (46) 23.02.84. Бюл. И 7 (72) Б.Е.Патон, В.К.Лебедев, СИ.Кучук-Яценко, В. А.Сахариов, Б,А.Галян, Г.Б.Асоянцг М.Ф.Воробей и С.А.Солодовников (71) Ордена Ленина и ордена Трудового Красного Знамени институт электросварки ам, Е.О,Патока (53) 621.94].2(088.8) (56) 1, Авторское свидетельство СССР № 468730, кл. В 23 К 11/00, 1968. (54)(57) УСТРОЙСТВО ДЛЯ СНЯТИЯ ГРАТА, содержащее корпус с установленным на нем механизмом привода, натіравлякицую с жестко соединенными с ней резцами и привод ее перемещения, о т л и ч а ю щ е е с я тем, что, с целью повышения качества обработки, привод перемещения на правляющей выполнен в виде двуплечего рычага, установленного с воз- , можностью поворота на оси корпуса, шарнирно связанного с направляющей. П і 'II-'MI Изобретение относ ігся к оборудованию для контактной стыковой сварки преимущественно труб. Известно устройство для снятия грата, содержащее корпус с установленным на нем механизмом привода, направляющую с жестко соединенными с ней резцами и привод ее перемещения [ 1 ]. Цель изобретения - повышение качества обработки. 10 Цель достигается тем,что привод перемещения направляющей выполнен в виде двуплечего рычага, установленного с возможностью поворота на оси корпуса, шарнирно связанного с 15 направляющей. На фиг.1 изображено устройство для снятия грата; на фиг.2 - разрез А-А на фиг. 1 (рабочее положение направляющей с резцами); на фиг.З - разрез А-А на фиг.1 (транс- 20 портное положение направляющей с резцами); на фиг.4 - разрез Б-Б на фиг.2. Устройство для снятия грата со25 держит направляющую 1 (фиг.1), на которой с помощью клиновидных планок 2 и болтов 3 закреплены резцы 4 . Направляющая 1 (фиг.2) с резцами 4 прикреплена с помощью взаимно пере -30 секающихся перпендикулярных осей 5 и 6 к одному концу двуплечего рычага 7. Ось 8 качения рычага 7 крепится к корпусу 9 устройства для снятия грата 10, а другой конец этого ры35 чага связан шарнирно осью 11 со штоком 12 гидроцилиндра 13 (фиг.2), корпус которого соединен шарниром 14 с корпусом 9 устройства для снятия грата 10. Направляющая 1 с резцами 4 1 40 опирается на поверхность трубы 15 тремя роликами-копирами 16, 17 и 18, которые с возможностью проворота установлены соответственно на осях 19, 20 и 21, закрепленных 45 в направляющей 1. Когда устройство для снятия грата приближается к сварному шву, рабочая жидкость подается в штоковую полость гидроцилиндра 13 и шток 12 50 этого гидроцилиндра, воздействуя на рычаг 7, прижимает роликами-копирами 16, 17 и 18 направляющую 1 с закрепленными на ней резцами 4 к поверхности трубы 15. Благодаря тому, что направляющая 1 с резцами 55 4 прикреплена к рычагу 7 с помощью взаимно пересекающихся перпендикулярных осей 5 и 6, ролики-копиры 16, 17 и 18, образующие наружных поверхностей которых повторяют 60 профиль трубы 15, точно устанавливаются на поверхности этой трубы. Ось 5 позволяет направляющей 1 устанавливаться по поверхности, перпендикулярной плоскости сварно го шва, а ось 6 дает возможность этой направляющей самоустанавливаться в плоскости, перпендикулярной оси трубы 15. А поскольку резцы 4 устанавливаются по высоте на расстоянии, равном величине составляемой части усиления сварного шва по отношению к крайним точкам роликов-копиров 16, 17 и 18, то сварные швы по всей длине обрабатываются наиболее точно с определенным постоянным размером оставшейся части усиления сварного шва. Передний ролик-копир 16 имеет ширину, которая равна или больше ширины резцов 4, nosToviy при попадании продольного шва трубы 15 в зону перемещения предлагаемого режущего элемента устройства для снятия грата передний ролик-копир 16 наезжает на продольный шов трубы 15 f отводит направляющую 1 с резцами 4 от поверхности этой трубы и тем самым исключает возможность срезания продольного шва благодаря тому, что резцы 4 выставлены с необходимым зазором по отношению к наружной поверхности роликов-копиров 16, 17 и 18. Задние ролики-копиры 17 и 18 выполнены с минимальной шириной, необходимой для копирования поверхности трубы 15 и достаточной для опоры направляющей 1 с резцами 4. В случае совпадения продольных швов в двух трубах при срезании грата максимально возможное расстояние между задними роликами-копирами 17 и 18 позволяет срезать грат с кольцевого стыка благодаря тому, что имеется большая вероятность прохождения продольного шва между роликами-копирами 17 и 18, чем в случае применения сзади такого же широкого ролика как и передний. При срезке грата 10 на резцах 4 возникает сила резания, направленная либо параллельно стенке трубы 15 при нулевом переднем угле резания, либо с наклоном в сторону этой стенки при положительном переднем угле. Благодаря тому что передний угол резцов 4 выполнен в предлагаемом режущем элементе нулевым или поло1* жительным, а шарнирное соединение направляющей 1 с резцами 4 к рычагу 7 расположено впереди по ходу движения устройства для снятия грата 10, в зоне резания грата и ближе к поверхности трубы 15, чем ось 8 рычага 7 к корпусу 9 устройства, в обоих случаях возникающая сила резания создает момент относительно оси 8 рычага 7 к корпусу 9 и направлена в сторону, противоположную движению устройства, что вызы \ Ч3271 І тью, перпендикулярной оси грубн \Ь, вает дополнительный поворот рычага 7, т.е. угон d , будет меньше угла/}. а следовательно, поджим роликпнкопиров 16, 17 и 18 направляюшей 1 После среча грата 10 рабочая с резцами 4 к стенке трубы 15. жидкость подается в поршневую полость Если же передний угол резца от5 гидроцилиндра 13, рычаг 7 проворарицательный, т.е. угол [Ь между почивается в сторону перемещения верхностью трубы и передней кромустройства для снятия грата и накой резца острый, то самоподжим роправляющая 1 с резцами 4 и роликамиликов-копиров 16, 17 и 18 направкопирами отводится от стенки труляющей 1 к поверхности трубы 15 бу10 бы 15, исключая тем самым потерю дет лишь в том случае, когда угол мощности на трение и износ при перемежду плоскостью, проходящей череч оси крепления рычага 7 к корпумещении режущего элемента устройстсу 9 устройства и крепления направва для снятия грата к следующему ляющей 1 к этому рычагу, и плоскосстыку. 7 • А-А hi) 9327JI B-6 Редактор З.Бородкина Составитель Л.Оболєнская Техред И.Метелева Корректор Г.Огар Заказ 1143/5 Тираж 1037 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раущская наб., д. 4/5 ———™——.—.=——— - — — — — — — — — — — — — — — _'— _ — — — _ — — . - — — - — — — — — — — — — — — — Филиал ППП ''Патент'', г в Ужгород, ул. Проектная, 4 ~
