Центрифуга з каскадним розподільником потоку утфелю
Номер патенту: 52815
Опубліковано: 10.09.2010
Автори: Лінчук Наталія Михайлівна, Єщенко Оксана Анатоліївна, Пушанко Наталія Миколаївна
Формула / Реферат
Центрифуга з каскадним розподільником потоку утфелю, що складається із приводу, верхньої підвіски, вала з розподільником, ротора і кожуха, з установленими на ньому вивантажувальним та промивним пристроями, яка відрізняється тим, що всередині ротора на валу закріплено розподільчий пристрій, виконаний у вигляді трьох концентрично розташованих циліндрів різної довжини, з'єднаних між собою радіальними перегородками з утворенням двох коаксіальних каналів з кільцевими отворами над конічними розподільчими дисками, які приєднані до внутрішнього і середнього циліндрів, а вихідний отвір патрубка для підведення утфелю, розташованого над коаксіальними каналами, виконано у вигляді еліпса.
Текст

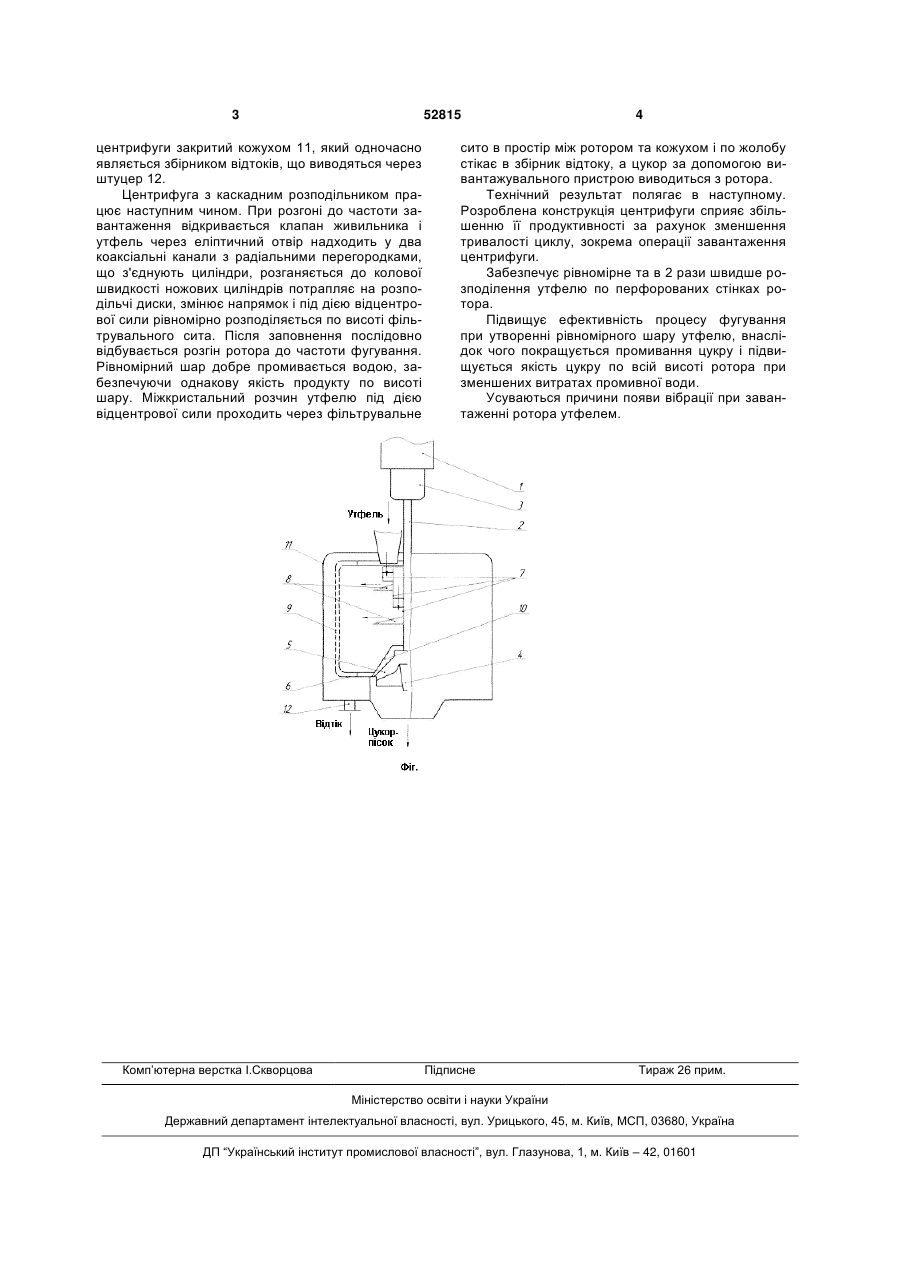

Центрифуга з каскадним розподільником потоку утфелю, що складається із приводу, верхньої підвіски, вала з розподільником, ротора і кожуха, з 3 52815 центрифуги закритий кожухом 11, який одночасно являється збірником відтоків, що виводяться через штуцер 12. Центрифуга з каскадним розподільником працює наступним чином. При розгоні до частоти завантаження відкривається клапан живильника і утфель через еліптичний отвір надходить у два коаксіальні канали з радіальними перегородками, що з'єднують циліндри, розганяється до колової швидкості ножових циліндрів потрапляє на розподільчі диски, змінює напрямок і під дією відцентрової сили рівномірно розподіляється по висоті фільтрувального сита. Після заповнення послідовно відбувається розгін ротора до частоти фугування. Рівномірний шар добре промивається водою, забезпечуючи однакову якість продукту по висоті шару. Міжкристальний розчин утфелю під дією відцентрової сили проходить через фільтрувальне Комп’ютерна верстка І.Скворцова 4 сито в простір між ротором та кожухом і по жолобу стікає в збірник відтоку, а цукор за допомогою вивантажувального пристрою виводиться з ротора. Технічний результат полягає в наступному. Розроблена конструкція центрифуги сприяє збільшенню її продуктивності за рахунок зменшення тривалості циклу, зокрема операції завантаження центрифуги. Забезпечує рівномірне та в 2 рази швидше розподілення утфелю по перфорованих стінках ротора. Підвищує ефективність процесу фугування при утворенні рівномірного шару утфелю, внаслідок чого покращується промивання цукру і підвищується якість цукру по всій висоті ротора при зменшених витратах промивної води. Усуваються причини появи вібрації при завантаженні ротора утфелем. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifuge with cascade flow distributor of fill mass
Автори англійськоюPushanko Natalia Mykolaivna, Yeschenko Oksana Anatoliivna, Linchuk Natalia Mykhailivna
Назва патенту російськоюЦентрифуга с каскадным распределителем потока утфеля
Автори російськоюПушанко Наталия Николаевна, Ещенко Оксана Анатолиевна, Линчук Наталья Михайловна
МПК / Мітки
МПК: B04B 3/00
Мітки: каскадним, утфелю, центрифуга, розподільником, потоку
