Сітчастий фільтр

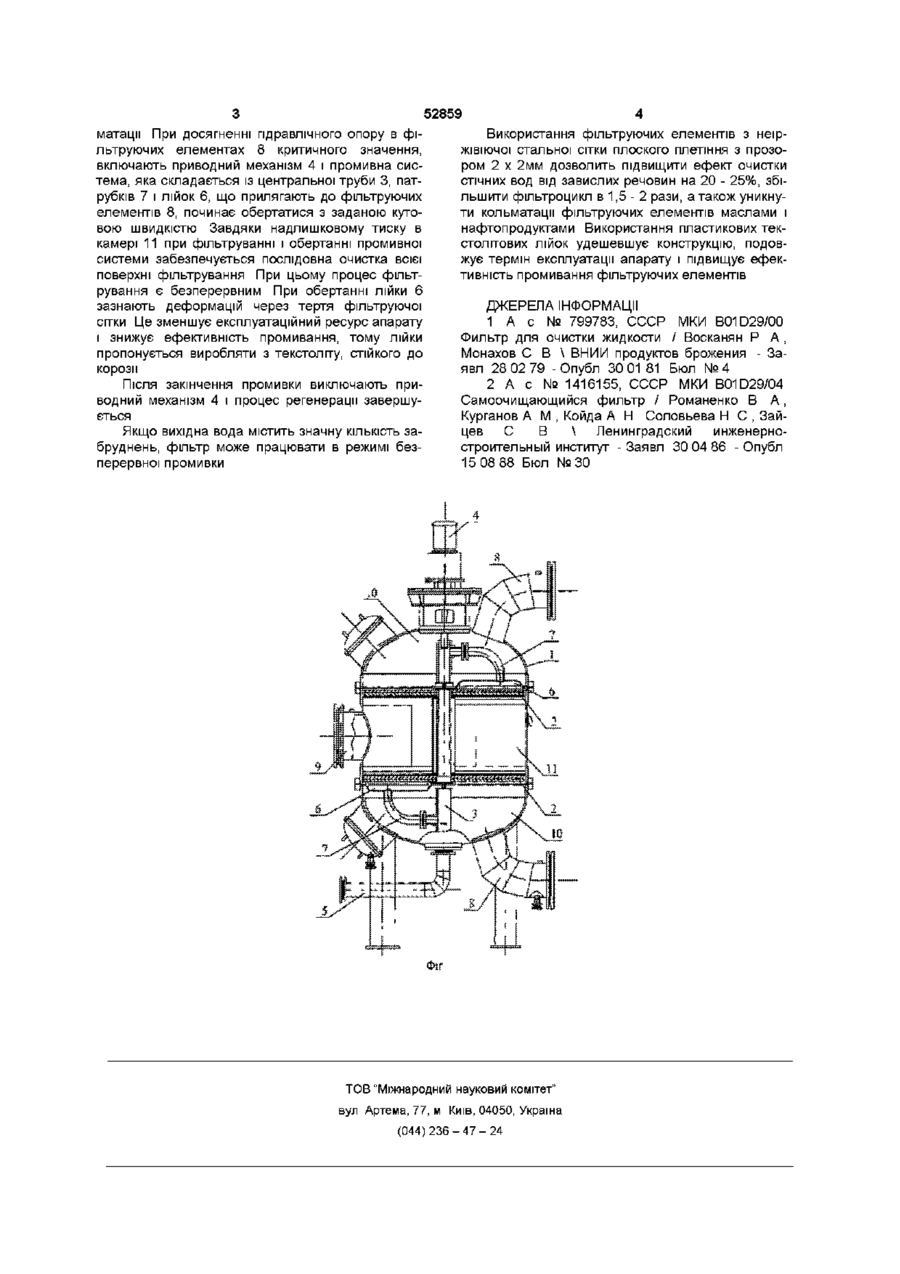

Сітчастий фільтр, що включає корпус, розділений на камеру вихідної суспензії і камеру фільтрату, який відрізняється тим, що апарат обладнано фільтруючими елементами - сітками плоского плетіння із неіржавіючої сталі з чарунками 2x2 мм і лійками для відведення промивної води, виконаними із стійкого до корозії текстоліту Винахід відноситься до споруд механічної очистки стічних вод и може бути використаний для очистки від нерозчинених завислих речовин мінерального походження стічних вод металургійних і машинобудівних підприємств Відома конструкція фільтру для очистки рідини [1] Недоліком цієї конструкції є досить низька ефективність видалення завислих речовин, недосконалість системи збору осаду і розподілу води Найбільш близькою до конструкції, що пропонується, по технічній суті і результату є конструкція фільтру для очистки рідини від завислих та інших домішок в системах виробничого водопостачання і в ХІМІЧНИХ технологіях, що включає корпус, розділений на камеру вихідної суспензії і камеру фільтрату, яка утворена фільтруючими елементами [2] Недоліками вказаного засобу є невисока ефективність роботи апарату в зв'язку з недосконалістю фільтруючих елементів і кольматуючому впливу масел і нафтопродуктів, а також недовговічність системи відведення осаду, що пов'язана зі стиранням лійок Нами поставлено задачу вдосконалення конструкції апарату з точки зору запобігання кольматацм фільтруючих елементів маслами і нафтопродуктами, які містяться в ВИХІДНІЙ воді, а також вдосконалення системи відведення осаду з фільтРУ Задача вирішується за рахунок того, що фільтруючим елементом служить дрібна сітка з чарунками розміром 2 х 2мм плоского плетіння, що дозволяє запобігти заростання сітки нафтопродуктами і полегшити регенерацію Також вирішено замінити матеріал лійок для відведення забруднень на текстоліт, стійкий до корозії, що удешевить конструкцію і збільшить термін експлуатації На фіг представлено конструкцію сітчастого фільтру, що пропонується, в вертикальному перерізі Сітчастий фільтр складається з герметично замкненого циліндричного корпусу 1, в якому закріплені нерухомо сітчасті фільтруючі елементи 2 По ВІСІ фільтру проходить труба 3, яка з'єднана з приводним електричним механізмом 4, що передає трубі 3 момент обертання Нижній кінець центральної труби 3 підведено до труби 5, яка служить для відведення промивної води із забрудненнями Промивні лійки 6, що служать для змиву забруднень з поверхні сіток, щільно прилягають до фільтруючих елементів 2, а з іншого боку з'єднуються патрубками 7 з трубою 3 Для подачі вихідної води на фільтрування служать патрубки 8 Відведення фільтрату здійснюється через патрубок 9 Фільтр працює таким чином Вода, що подається на фільтрацію надходить через патрубки 8 в камери вихідної води 10 фільтра, які обмежені корпусом 1 і сітчастими фільтруючими елементами 2, проціджується крізь останні і очищена вода через камеру фільтрату 11 по трубі 9 виводиться з апарату В процесі фільтрування відбувається інтенсивне заростання маслами і нафтопродуктами фільтруючих елементів, що збільшує втрати напору і зменшує швидкість фільтрування, тому в даній конструкції використовуються сітки плоского плетіння із неіржавіючої сталі з прозором 2 х 2мм, що дозволить запобігти коль ю 00 ю 52859 матацм При досягненні гідравлічного опору в фільтруючих елементах 8 критичного значення, включають приводний механізм 4 і промивна система, яка складається із центральної труби 3, патрубків 7 і лійок 6, що прилягають до фільтруючих елементів 8, починає обертатися з заданою кутовою швидкістю Завдяки надлишковому тиску в камері 11 при фільтруванні і обертанні промивної системи забезпечується послідовна очистка всієї поверхні фільтрування При цьому процес фільтрування є безперервним При обертанні лійки 6 зазнають деформацій через тертя фільтруючої сітки Це зменшує експлуатаційний ресурс апарату і знижує ефективність промивання, тому лійки пропонується виробляти з текстоліту, стійкого до корозії Після закінчення промивки виключають приводний механізм 4 і процес регенерації завершується Якщо вихідна вода містить значну КІЛЬКІСТЬ забруднень, фільтр може працювати в режимі безперервної промивки Використання фільтруючих елементів з неірЖІВІЮЧОІ стальної сітки плоского плетіння з прозором 2 х 2мм дозволить підвищити ефект очистки стічних вод від завислих речовин на 20 - 25%, збільшити фільтроцикл в 1,5 - 2 рази, а також уникнути кольматацм фільтруючих елементів маслами і нафтопродуктами Використання пластикових текстолітових лійок удешевшує конструкцію, подовжує термін експлуатації апарату і підвищує ефективність промивання фільтруючих елементів ДЖЕРЕЛА ІНФОРМАЦІЇ 1 А с № 799783, СССР МКИ B01D29/00 Фильтр для очистки жидкости / Восканян Р А , Монахов С В \ ВНИИ продуктов брожения - Заявл 28 02 79 - Опубл 30 01 81 Бюл №4 2 А с № 1416155, СССР МКИ B01D29/04 Самоочищающийся фильтр / Романенко В А, Курганов А М , Койда А Н Соловьева Н С , Зайцев С В \ Ленинградский инженерностроительный институт - Заявл 30 04 86 - Опубл 15 08 88 Бюл №30 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
