Віброізолюючий пристрій

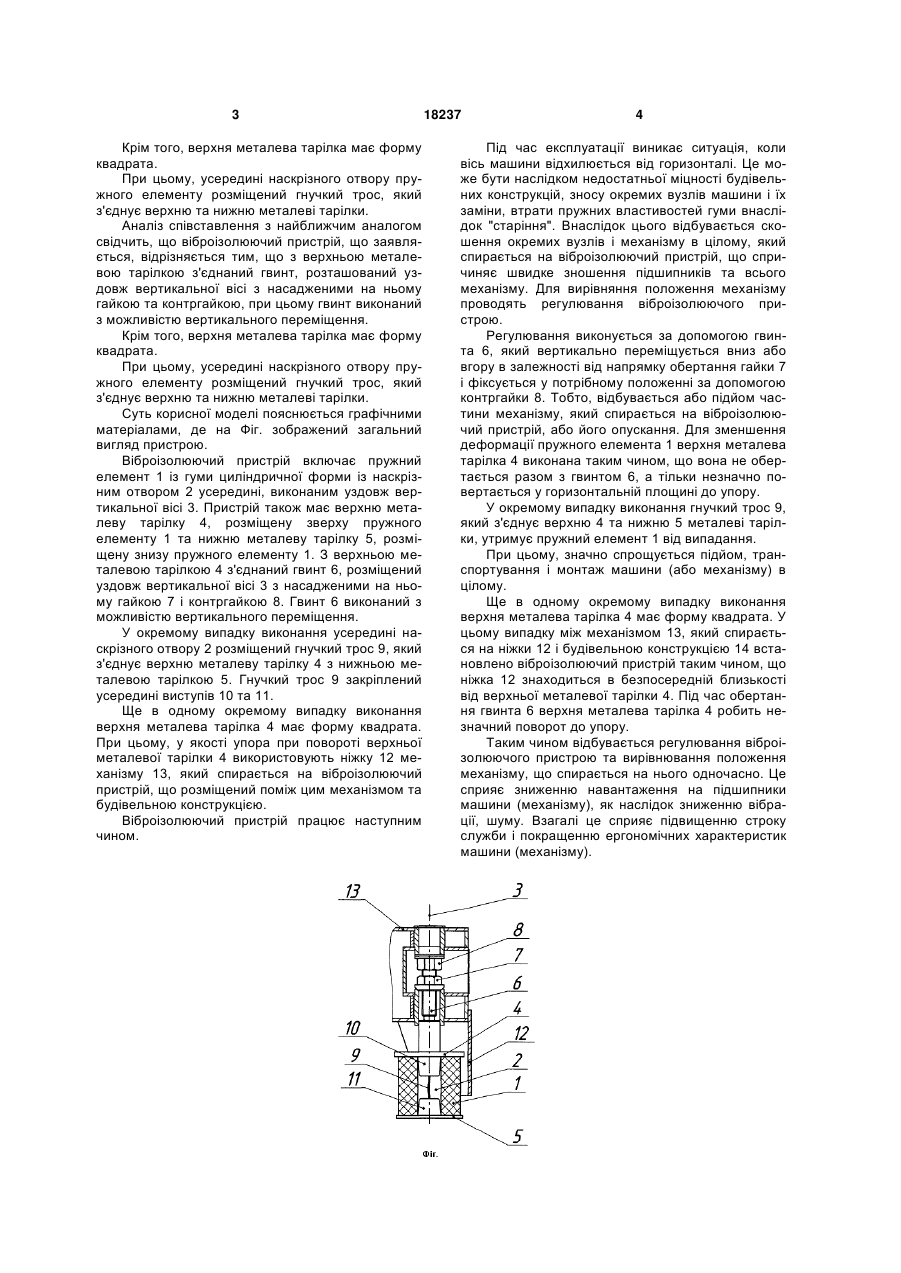

1. Віброізолюючий пристрій, який включає пружний елемент із гуми циліндричної форми із наскрізним отвором усередині, виконаним уздовж вертикальної осі, верхню та нижню металеві тарілки, розміщені зверху і знизу пружного елемента 3 Крім того, верхня металева тарілка має форму квадрата. При цьому, усередині наскрізного отвору пружного елементу розміщений гнучкий трос, який з'єднує верхню та нижню металеві тарілки. Аналіз співставлення з найближчим аналогом свідчить, що віброізолюючий пристрій, що заявляється, відрізняється тим, що з верхньою металевою тарілкою з'єднаний гвинт, розташований уздовж вертикальної вісі з насадженими на ньому гайкою та контргайкою, при цьому гвинт виконаний з можливістю вертикального переміщення. Крім того, верхня металева тарілка має форму квадрата. При цьому, усередині наскрізного отвору пружного елементу розміщений гнучкий трос, який з'єднує верхню та нижню металеві тарілки. Суть корисної моделі пояснюється графічними матеріалами, де на Фіг. зображений загальний вигляд пристрою. Віброізолюючий пристрій включає пружний елемент 1 із гуми циліндричної форми із наскрізним отвором 2 усередині, виконаним уздовж вертикальної вісі 3. Пристрій також має верхню металеву тарілку 4, розміщену зверху пружного елементу 1 та нижню металеву тарілку 5, розміщену знизу пружного елементу 1. З верхньою металевою тарілкою 4 з'єднаний гвинт 6, розміщений уздовж вертикальної вісі 3 з насадженими на ньому гайкою 7 і контргайкою 8. Гвинт 6 виконаний з можливістю вертикального переміщення. У окремому випадку виконання усередині наскрізного отвору 2 розміщений гнучкий трос 9, який з'єднує верхню металеву тарілку 4 з нижньою металевою тарілкою 5. Гнучкий трос 9 закріплений усередині виступів 10 та 11. Ще в одному окремому випадку виконання верхня металева тарілка 4 має форму квадрата. При цьому, у якості упора при повороті верхньої металевої тарілки 4 використовують ніжку 12 механізму 13, який спирається на віброізолюючий пристрій, що розміщений поміж цим механізмом та будівельною конструкцією. Віброізолюючий пристрій працює наступним чином. 18237 4 Під час експлуатації виникає ситуація, коли вісь машини відхилюється від горизонталі. Це може бути наслідком недостатньої міцності будівельних конструкцій, зносу окремих вузлів машини і їх заміни, втрати пружних властивостей гуми внаслідок "старіння". Внаслідок цього відбувається скошення окремих вузлів і механізму в цілому, який спирається на віброізолюючий пристрій, що спричиняє швидке зношення підшипників та всього механізму. Для вирівняння положення механізму проводять регулювання віброізолюючого пристрою. Регулювання виконується за допомогою гвинта 6, який вертикально переміщується вниз або вгору в залежності від напрямку обертання гайки 7 і фіксується у потрібному положенні за допомогою контргайки 8. Тобто, відбувається або підйом частини механізму, який спирається на віброізолюючий пристрій, або його опускання. Для зменшення деформації пружного елемента 1 верхня металева тарілка 4 виконана таким чином, що вона не обертається разом з гвинтом 6, а тільки незначно повертається у горизонтальній площині до упору. У окремому випадку виконання гнучкий трос 9, який з'єднує верхню 4 та нижню 5 металеві тарілки, утримує пружний елемент 1 від випадання. При цьому, значно спрощується підйом, транспортування і монтаж машини (або механізму) в цілому. Ще в одному окремому випадку виконання верхня металева тарілка 4 має форму квадрата. У цьому випадку між механізмом 13, який спирається на ніжки 12 і будівельною конструкцією 14 встановлено віброізолюючий пристрій таким чином, що ніжка 12 знаходиться в безпосередній близькості від верхньої металевої тарілки 4. Під час обертання гвинта 6 верхня металева тарілка 4 робить незначний поворот до упору. Таким чином відбувається регулювання віброізолюючого пристрою та вирівнювання положення механізму, що спирається на нього одночасно. Це сприяє зниженню навантаження на підшипники машини (механізму), як наслідок зниженню вібрації, шуму. Взагалі це сприяє підвищенню строку служби і покращенню ергономічних характеристик машини (механізму). 5 Комп’ютерна верстка М. Ломалова 18237 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
