Спосіб автоматичного керування абсорбційними холодильними приладами

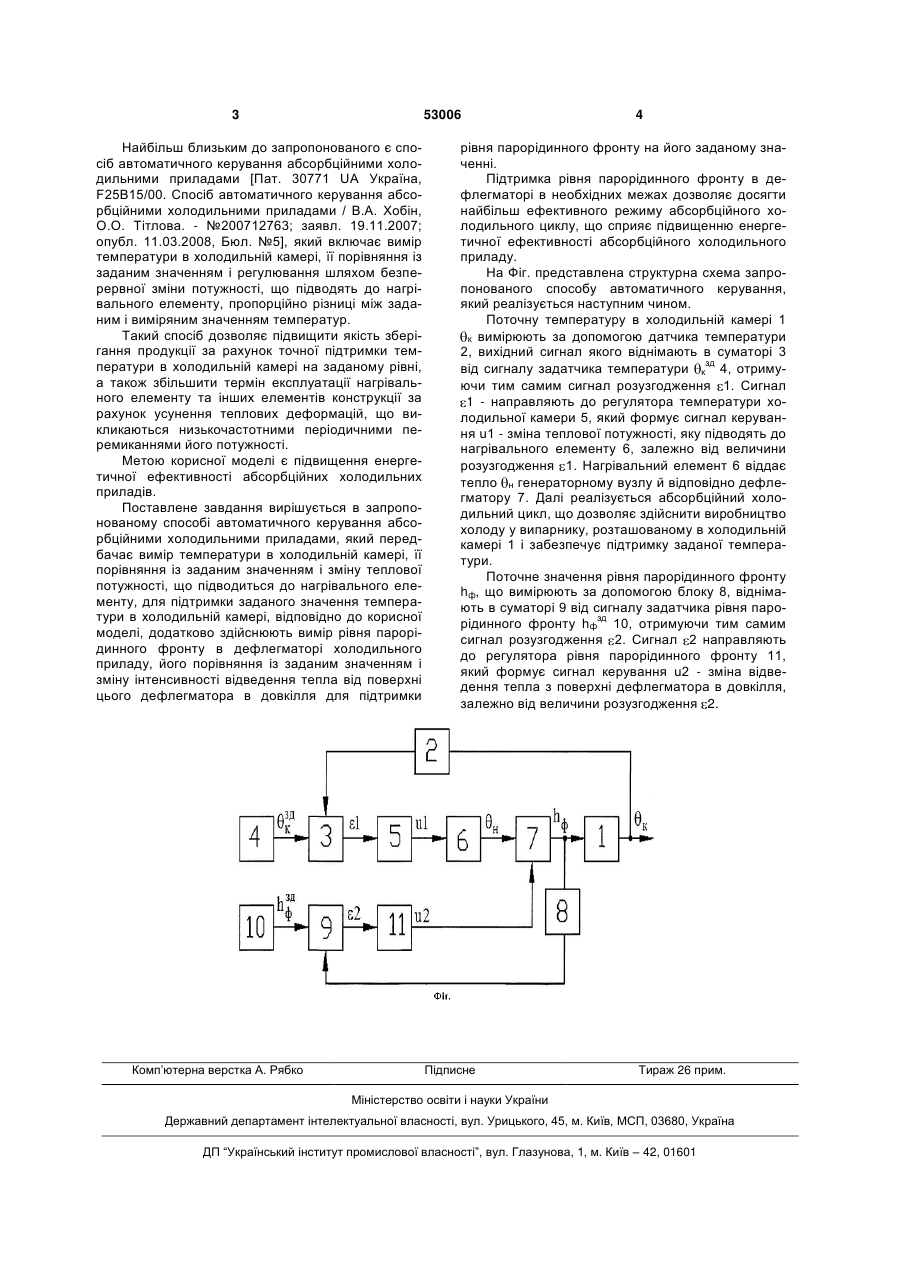

Спосіб автоматичного керування абсорбційними холодильними приладами, який включає вимір температури в холодильній камері, її порів 3 53006 Найбільш близьким до запропонованого є спосіб автоматичного керування абсорбційними холодильними приладами [Пат. 30771 UA Україна, F25B15/00. Спосіб автоматичного керування абсорбційними холодильними приладами / В.А. Хобін, О.О. Тітлова. - №200712763; заявл. 19.11.2007; опубл. 11.03.2008, Бюл. №5], який включає вимір температури в холодильній камері, її порівняння із заданим значенням і регулювання шляхом безперервної зміни потужності, що підводять до нагрівального елементу, пропорційно різниці між заданим і виміряним значенням температур. Такий спосіб дозволяє підвищити якість зберігання продукції за рахунок точної підтримки температури в холодильній камері на заданому рівні, а також збільшити термін експлуатації нагрівального елементу та інших елементів конструкції за рахунок усунення теплових деформацій, що викликаються низькочастотними періодичними перемиканнями його потужності. Метою корисної моделі є підвищення енергетичної ефективності абсорбційних холодильних приладів. Поставлене завдання вирішується в запропонованому способі автоматичного керування абсорбційними холодильними приладами, який передбачає вимір температури в холодильній камері, її порівняння із заданим значенням і зміну теплової потужності, що підводиться до нагрівального елементу, для підтримки заданого значення температури в холодильній камері, відповідно до корисної моделі, додатково здійснюють вимір рівня парорідинного фронту в дефлегматорі холодильного приладу, його порівняння із заданим значенням і зміну інтенсивності відведення тепла від поверхні цього дефлегматора в довкілля для підтримки Комп’ютерна верстка А. Рябко 4 рівня парорідинного фронту на його заданому значенні. Підтримка рівня парорідинного фронту в дефлегматорі в необхідних межах дозволяє досягти найбільш ефективного режиму абсорбційного холодильного циклу, що сприяє підвищенню енергетичної ефективності абсорбційного холодильного приладу. На Фіг. представлена структурна схема запропонованого способу автоматичного керування, який реалізується наступним чином. Поточну температуру в холодильній камері 1 к вимірюють за допомогою датчика температури 2, вихідний сигнал якого віднімають в суматорі 3 від сигналу задатчика температури кзд 4, отримуючи тим самим сигнал розузгодження 1. Сигнал 1 - направляють до регулятора температури холодильної камери 5, який формує сигнал керування u1 - зміна теплової потужності, яку підводять до нагрівального елементу 6, залежно від величини розузгодження 1. Нагрівальний елемент 6 віддає тепло н генераторному вузлу й відповідно дефлегматору 7. Далі реалізується абсорбційний холодильний цикл, що дозволяє здійснити виробництво холоду у випарнику, розташованому в холодильній камері 1 і забезпечує підтримку заданої температури. Поточне значення рівня парорідинного фронту hф, що вимірюють за допомогою блоку 8, віднімають в суматорі 9 від сигналу задатчика рівня парорідинного фронту hфзд 10, отримуючи тим самим сигнал розузгодження 2. Сигнал 2 направляють до регулятора рівня парорідинного фронту 11, який формує сигнал керування u2 - зміна відведення тепла з поверхні дефлегматора в довкілля, залежно від величини розузгодження 2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
