Спосіб автоматичного керування абсорбційними холодильними приладами

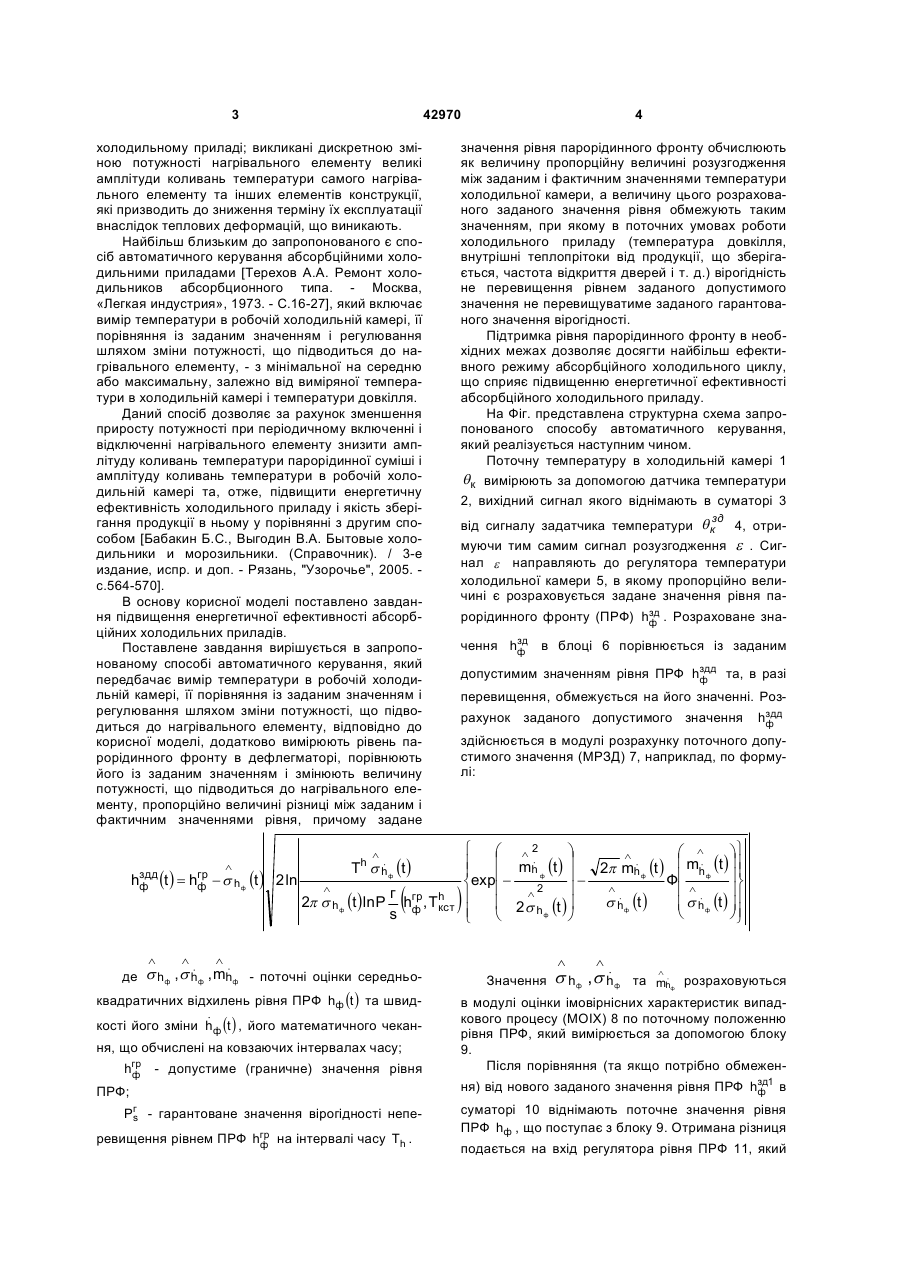

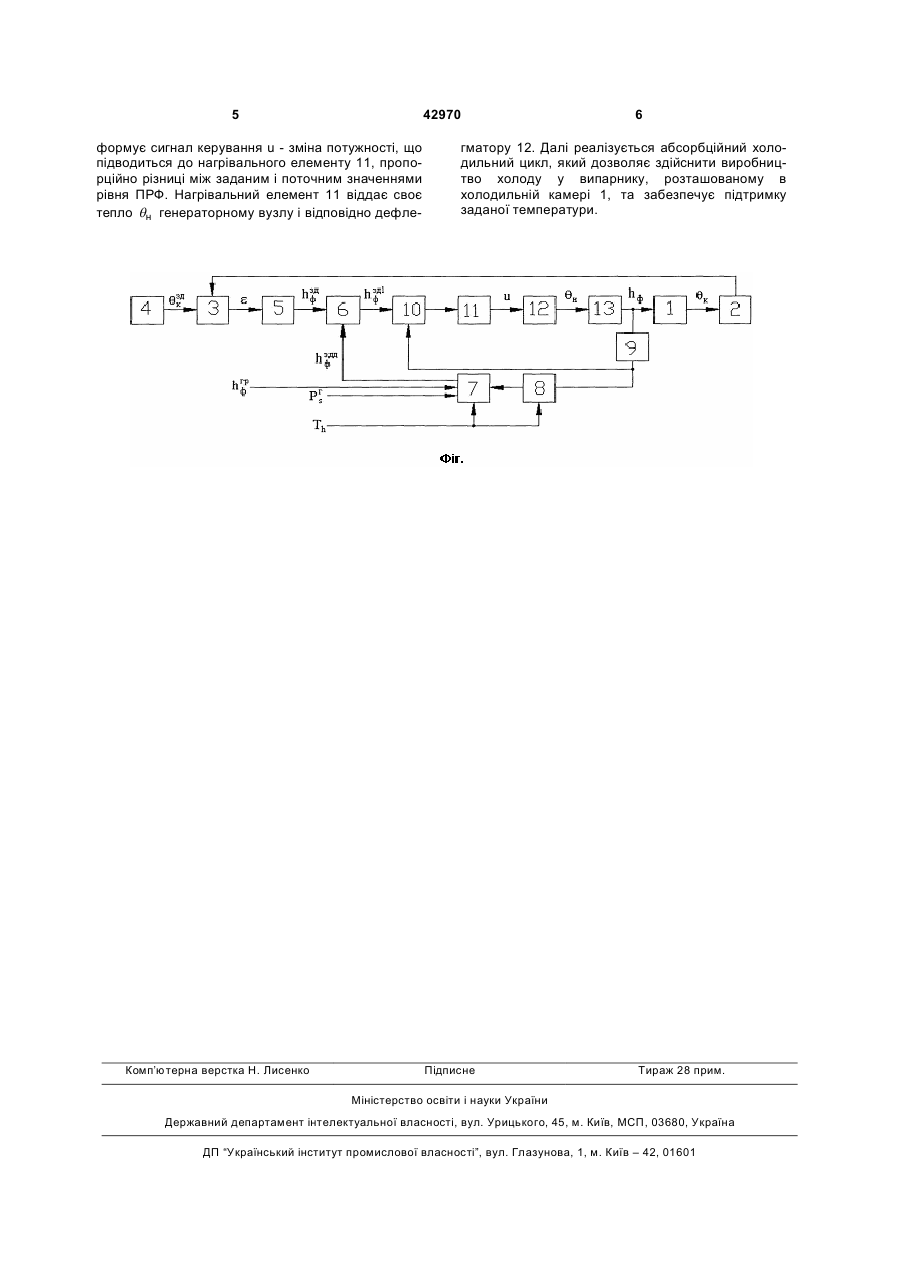

Спосіб автоматичного керування абсорбційними холодильними приладами, який включає вимір температури в робочій холодильній камері, її порівняння із заданим значенням і регулювання шляхом зміни потужності, що підводиться до нагрівального елемента, який відрізняється тим, що 3 42970 холодильному приладі; викликані дискретною зміною потужності нагрівального елементу великі амплітуди коливань температури самого нагрівального елементу та інших елементів конструкції, які призводить до зниження терміну їх експлуатації внаслідок теплових деформацій, що виникають. Найбільш близьким до запропонованого є спосіб автоматичного керування абсорбційними холодильними приладами [Терехов А.А. Ремонт холодильников абсорбционного типа. - Москва, «Легкая индустрия», 1973. - С.16-27], який включає вимір температури в робочій холодильній камері, її порівняння із заданим значенням і регулювання шляхом зміни потужності, що підводиться до нагрівального елементу, - з мінімальної на середню або максимальну, залежно від виміряної температури в холодильній камері і температури довкілля. Даний спосіб дозволяє за рахунок зменшення приросту потужності при періодичному включенні і відключенні нагрівального елементу знизити амплітуду коливань температури парорідинної суміші і амплітуду коливань температури в робочій холодильній камері та, отже, підвищити енергетичну ефективність холодильного приладу і якість зберігання продукції в ньому у порівнянні з другим способом [Бабакин Б.С., Выгодин В.А. Бытовые холодильники и морозильники. (Справочник). / 3-е издание, испр. и доп. - Рязань, "Узорочье", 2005. с.564-570]. В основу корисної моделі поставлено завдання підвищення енергетичної ефективності абсорбційних холодильних приладів. Поставлене завдання вирішується в запропонованому способі автоматичного керування, який передбачає вимір температури в робочій холодильній камері, її порівняння із заданим значенням і регулювання шляхом зміни потужності, що підводиться до нагрівального елементу, відповідно до корисної моделі, додатково вимірюють рівень парорідинного фронту в дефлегматорі, порівнюють його із заданим значенням і змінюють величину потужності, що підводиться до нагрівального елементу, пропорційно величині різниці між заданим і фактичним значеннями рівня, причому задане hздд (t ) = hгр - s hф (t ) 2 ln ф ф Ù Ù значення рівня парорідинного фронту обчислюють як величину пропорційну величині розузгодження між заданим і фактичним значеннями температури холодильної камери, а величину цього розрахованого заданого значення рівня обмежують таким значенням, при якому в поточних умовах роботи холодильного приладу (температура довкілля, внутрішні теплопрітоки від продукції, що зберігається, частота відкриття дверей і т. д.) вірогідність не перевищення рівнем заданого допустимого значення не перевищуватиме заданого гарантованого значення вірогідності. Підтримка рівня парорідинного фронту в необхідних межах дозволяє досягти найбільш ефективного режиму абсорбційного холодильного циклу, що сприяє підвищенню енергетичної ефективності абсорбційного холодильного приладу. На Фіг. представлена структурна схема запропонованого способу автоматичного керування, який реалізується наступним чином. Поточну температуру в холодильній камері 1 qк вимірюють за допомогою датчика температури 2, вихідний сигнал якого віднімають в суматорі 3 зд від сигналу задатчика температури qк 4, отримуючи тим самим сигнал розузгодження e . Сигнал e направляють до регулятора температури холодильної камери 5, в якому пропорційно величині є розраховується задане значення рівня пазд рорідинного фронту (ПРФ) hф . Розраховане зназд чення hф в блоці 6 порівнюється із заданим допустимим значенням рівня ПРФ hздд та, в разі ф перевищення, обмежується на його значенні. Розрахунок заданого допустимого значення Ù 2p s hф (t ) ln P ( г гр h h , Т кст s ф ) ì ö æ Ù2 öü æ Ù Ù ç m & (t ) ÷ ï & & hф 2p mhф (t ) ç mhф (t ) ÷ï ï ÷ç ÷ï Фç Ù ý íexpç 2 Ù ÷ ÷ ç Ù ï & (t ) & (t ) ÷ï s hф ç 2 s h (t ) ÷ ç s hф ï ф øï è ø è þ î Ù & & де s h ф ,s h ф , mhф - поточні оцінки середньо квадратичних відхилень рівня ПРФ hф (t ) та швид & кості його зміни hф (t ) , його математичного чекан ня, що обчислені на ковзаючих інтервалах часу; hгр - допустиме (граничне) значення рівня ф ПРФ; Рг - гарантоване значення вірогідності непеs ревищення рівнем ПРФ hгр на інтервалі часу Тh . ф hздд ф здійснюється в модулі розрахунку поточного допустимого значення (МРЗД) 7, наприклад, по формулі: Ù & Th s hф (t ) Ù 4 Ù Значення Ù & s hф , s hф Ù & та mh розраховуються ф в модулі оцінки імовірнісних характеристик випадкового процесу (МОIХ) 8 по поточному положенню рівня ПРФ, який вимірюється за допомогою блоку 9. Після порівняння (та якщо потрібно обмеження) від нового заданого значення рівня ПРФ hзд1 в ф суматорі 10 віднімають поточне значення рівня ПРФ hф , що поступає з блоку 9. Отримана різниця подається на вхід регулятора рівня ПРФ 11, який 5 42970 формує сигнал керування u - зміна потужності, що підводиться до нагрівального елементу 11, пропорційно різниці між заданим і поточним значеннями рівня ПРФ. Нагрівальний елемент 11 віддає своє тепло qн генераторному вузлу і відповідно дефле Комп’ютерна верстка Н. Лиcенко 6 гматору 12. Далі реалізується абсорбційний холодильний цикл, який дозволяє здійснити виробництво холоду у випарнику, розташованому в холодильній камері 1, та забезпечує підтримку заданої температури. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
