Спосіб автоматичного керування абсорбційними холодильними приладами

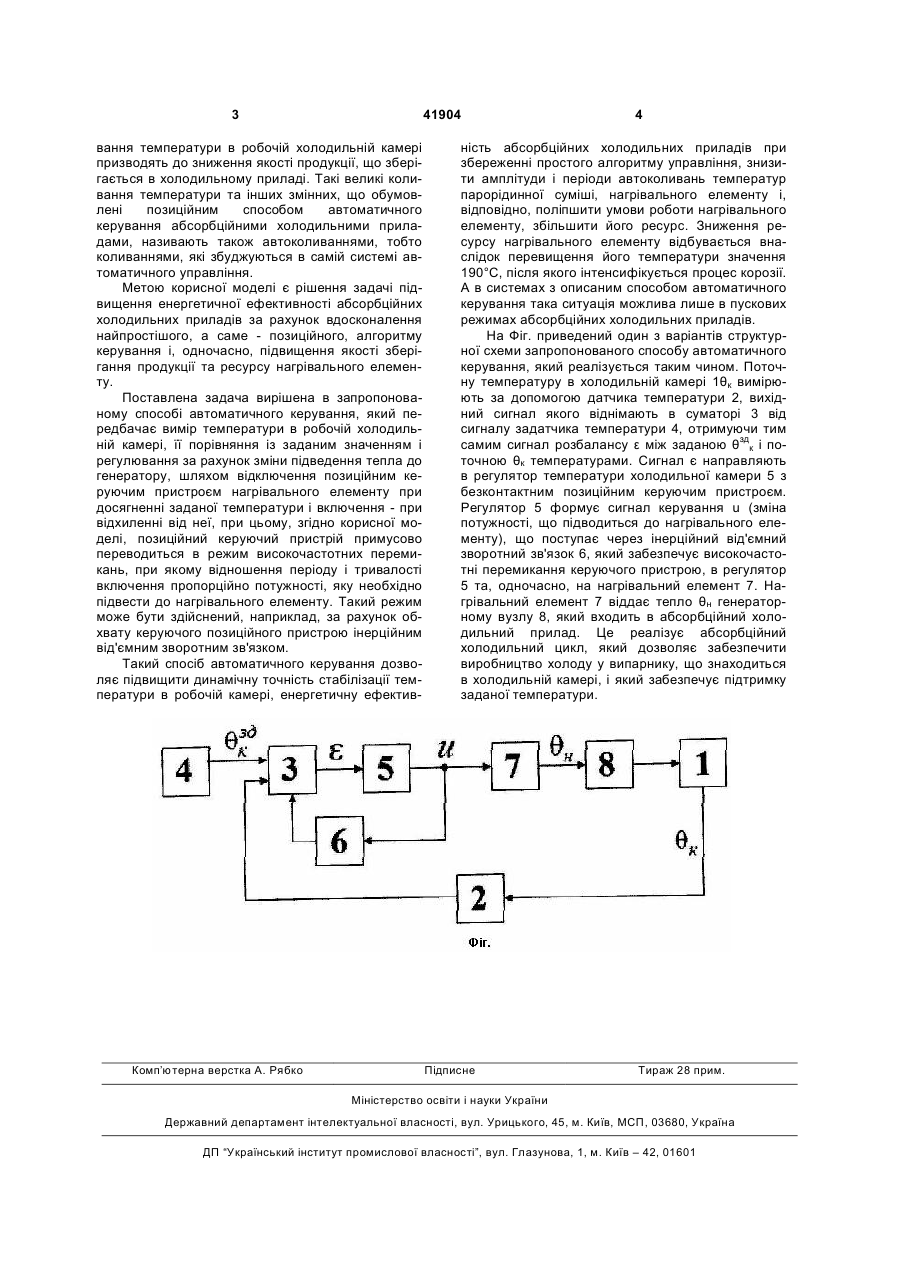

Спосіб автоматичного керування абсорбційними холодильними приладами, який включає вимір температури в робочій холодильній камері, її порівняння із заданим значенням і регулювання за 3 41904 вання температури в робочій холодильній камері призводять до зниження якості продукції, що зберігається в холодильному приладі. Такі великі коливання температури та інших змінних, що обумовлені позиційним способом автоматичного керування абсорбційними холодильними приладами, називають також автоколиваннями, тобто коливаннями, які збуджуються в самій системі автоматичного управління. Метою корисної моделі є рішення задачі підвищення енергетичної ефективності абсорбційних холодильних приладів за рахунок вдосконалення найпростішого, а саме - позиційного, алгоритму керування і, одночасно, підвищення якості зберігання продукції та ресурсу нагрівального елементу. Поставлена задача вирішена в запропонованому способі автоматичного керування, який передбачає вимір температури в робочій холодильній камері, її порівняння із заданим значенням і регулювання за рахунок зміни підведення тепла до генератору, шляхом відключення позиційним керуючим пристроєм нагрівального елементу при досягненні заданої температури і включення - при відхиленні від неї, при цьому, згідно корисної моделі, позиційний керуючий пристрій примусово переводиться в режим високочастотних перемикань, при якому відношення періоду і тривалості включення пропорційно потужності, яку необхідно підвести до нагрівального елементу. Такий режим може бути здійснений, наприклад, за рахунок обхвату керуючого позиційного пристрою інерційним від'ємним зворотним зв'язком. Такий спосіб автоматичного керування дозволяє підвищити динамічну точність стабілізації температури в робочій камері, енергетичну ефектив Комп’ютерна верстка А. Рябко 4 ність абсорбційних холодильних приладів при збереженні простого алгоритму управління, знизити амплітуди і періоди автоколивань температур парорідинної суміші, нагрівального елементу і, відповідно, поліпшити умови роботи нагрівального елементу, збільшити його ресурс. Зниження ресурсу нагрівального елементу відбувається внаслідок перевищення його температури значення 190°С, після якого інтенсифікується процес корозії. А в системах з описаним способом автоматичного керування така ситуація можлива лише в пускових режимах абсорбційних холодильних приладів. На Фіг. приведений один з варіантів структурної схеми запропонованого способу автоматичного керування, який реалізується таким чином. Поточну температуру в холодильній камері 1θк вимірюють за допомогою датчика температури 2, вихідний сигнал якого віднімають в суматорі 3 від сигналу задатчика температури 4, отримуючи тим самим сигнал розбалансу ε між заданою θздк і поточною θк температурами. Сигнал є направляють в регулятор температури холодильної камери 5 з безконтактним позиційним керуючим пристроєм. Регулятор 5 формує сигнал керування u (зміна потужності, що підводиться до нагрівального елементу), що поступає через інерційний від'ємний зворотний зв'язок 6, який забезпечує високочастотні перемикання керуючого пристрою, в регулятор 5 та, одночасно, на нагрівальний елемент 7. Нагрівальний елемент 7 віддає тепло θн генераторному вузлу 8, який входить в абсорбційний холодильний прилад. Це реалізує абсорбційний холодильний цикл, який дозволяє забезпечити виробництво холоду у випарнику, що знаходиться в холодильній камері, і який забезпечує підтримку заданої температури. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
