Випрямляч

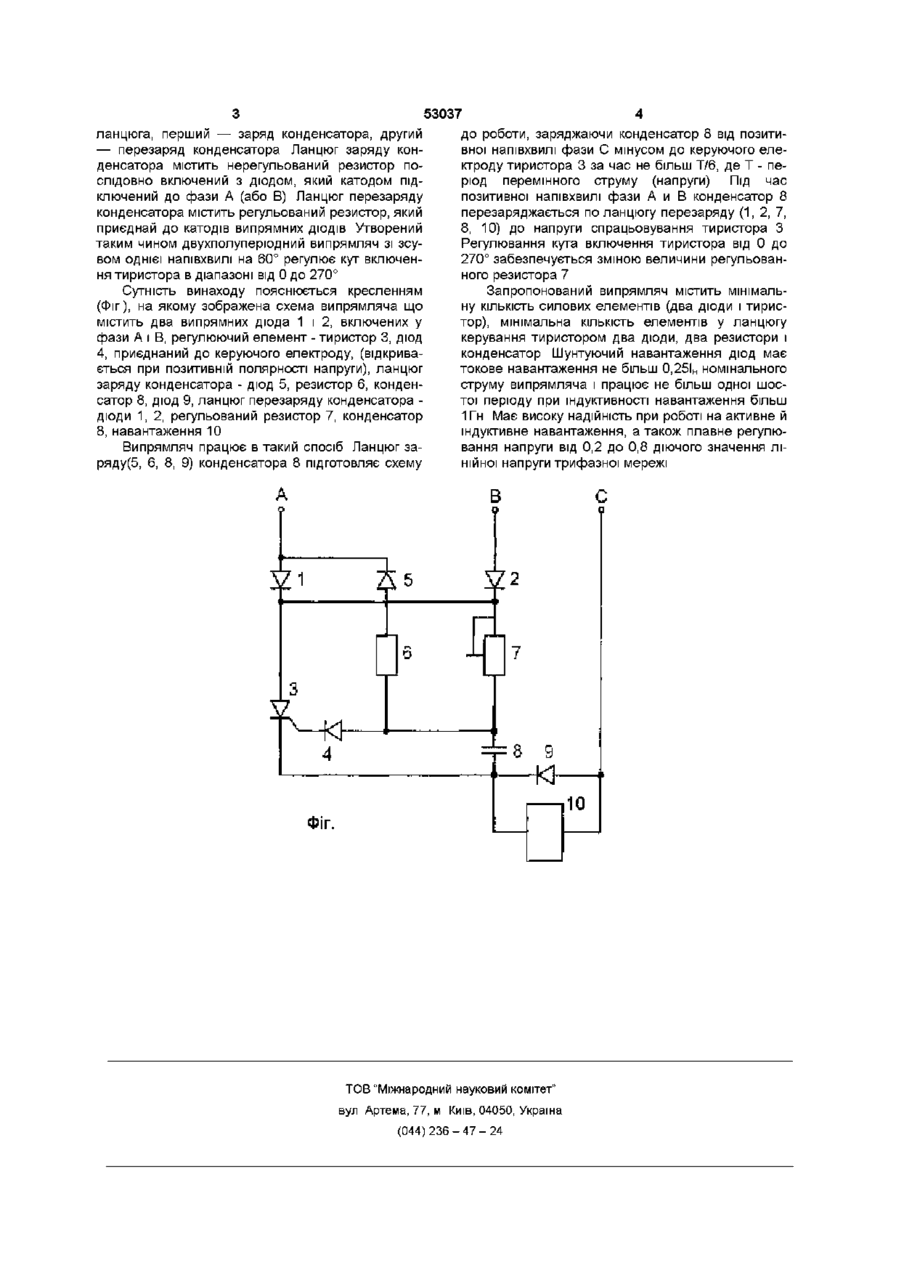

1 Випрямляч, що містить два випрямних діоди, включених анодами в першу і другу фази трифазної мережі, а катодами приєднані до анода тиристора, діод у ланцюзі керування тиристором, навантаження, шунтуючий навантаження діод, що підключений катодом до катода тиристора, а анодом до третьої фази трифазної мережі, конденсатор, регульований резистор, діод у ланцюзі заряду конденсатора, який відрізняється тим, що ланцюг заряду конденсатора містить нерегульований резистор, а діод, послідовно з'єднаний з нерегульованим резистором, з'єднано з однією з двох фаз, до яких підключено випрямні діоди 2 Випрямляч за п 1, який відрізняється тим, що регульований резистор в ланцюгу перезаряду конденсатора підключений до катодів випрямних Винахід відноситься до галузі електротехніки, зокрема, до вторинних джерел живлення і може бути використаний для регульованого живлення електромагнітів постійного струму (сепараторів, залізовідокремлювачів, вантажопідйомних магнітів, електричних машин та ш ) Відомо, випрямляч для живлення двигунів постійного струму (див кн Руденко В С, Сенько В Н , Чиженко И М "Преобразовательная техника" К Вища школа, 1983 - 431 с §2 7, crop 101, мал 2 27, б), який містить два випрямних діоди, включених анодами у фазу В і С трифазної мережі, що працюють на один регулюючий тиристор, та включені до аноду тиристора Катод тиристора підключений до одного виводу навантаження, а другий вивід навантаження підключений до фази А трифазної мережі Навантаження шунтує діод зустрічним включенням Недоліком цього випрямляча є складність схеми керування тиристором, що містить синхронізатор, формувач імпульсів керування і вихідний підсилювач з розділовим трансформатором Найбільш близьким до винаходу по сутності і технічному результаті, що досягається, є однофазний регульований випрямляч (див кн "Справочник по преобразовательной технике" Под ред И М Чиженко - К Техніка, 1978 - 445с на стор 213, мал 5 2, в Найпростіші схеми керування тиристорами), обраний за прототип, що містить силову частину - тиристор, послідовно включений з навантаженням, та схему керування тиристором, що містить два діоди і RC ланцюг, причому заряд конденсатора проходить крізь діод і навантаження, а перезаряд — через регульований резистор і навантаження Ланцюг RC дозволяє регулювати кут включення від 0 до 180° (однополуперюдний випрямляч) Недоліком прототипу є залежність постійної часу заряду конденсатора від характеру навантаження, застосування схеми тільки для однополуперюдного випрямляча, і як наслідок, регулювання кута включення тиристора від 0 до 180° Задачею винаходу є збільшення кута включення тиристора шляхом використання трифазної мережи і установки нерегульованого резистора в ланцюг заряду конденсатора, що призведе до збільшення кута включення тиристора від 0 до 270°, а це збільшить діапазон регулювання напруги Поставлена задача досягається тим, що випрямляч, який містить тиристор послідовно включений з навантаженням та схему керування тиристором, що містить два діоди та - RC ланцюг, приєднай до трифазної мережі так, що два випрямних діоди приєднані перший до фази А, а другий — до фази В, катоди випрямних ДІОДІВ з'єднані з анодом тиристора, а катод тиристора з'єднай з першим виводом навантаження, а другий вивід навантаження приєднаний до фази С Навантаження зашунтовано діодом зустрічним включенням Схема керування тиристором містить два ДІОДІВ 1 СО о со ю 53037 ланцюга, перший — заряд конденсатора, другий — перезаряд конденсатора Ланцюг заряду конденсатора містить нерегульований резистор послідовно включений з діодом, який катодом підключений до фази А (або В) Ланцюг перезаряду конденсатора містить регульований резистор, який приєднай до катодів випрямних ДІОДІВ Утворений таким чином двухполуперюдний випрямляч зі зсувом однієї напівхвилі на 60° регулює кут включення тиристора в діапазоні від 0 до 270° Сутність винаходу пояснюється кресленням (Фіг), на якому зображена схема випрямляча що містить два випрямних діода 1 і 2, включених у фази А і В, регулюючий елемент - тиристор 3, діод 4, приєднаний до керуючого електроду, (відкривається при позитивній полярності напруги), ланцюг заряду конденсатора - діод 5, резистор 6, конденсатор 8, діод 9, ланцюг перезаряду конденсатора діоди 1, 2, регульований резистор 7, конденсатор 8, навантаження 10 Випрямляч працює в такий спосіб Ланцюг заряду(5, 6, 8, 9) конденсатора 8 підготовляє схему до роботи, заряджаючи конденсатор 8 від позитивної напівхвилі фази С мінусом до керуючого електроду тиристора 3 за час не більш Т/6, де Т - період перемінного струму (напруги) Під час позитивної напівхвилі фази А и В конденсатор 8 перезаряджається по ланцюгу перезаряду (1, 2, 7, 8, 10) до напруги спрацьовування тиристора З Регулювання кута включення тиристора від 0 до 270° забезпечується зміною величини регульованного резистора 7 Запропонований випрямляч містить мінімальну КІЛЬКІСТЬ силових елементів (два діоди і тиристор), мінімальна КІЛЬКІСТЬ елементів у ланцюгу керування тиристором два діоди, два резистори і конденсатор Шунтуючий навантаження діод має токове навантаження не більш 0,25Ін номінального струму випрямляча і працює не більш одної шостої періоду при індуктивності навантаження більш 1 Гн Має високу надійність при роботі на активне й індуктивне навантаження, а також плавне регулювання напруги від 0,2 до 0,8 діючого значення лінійної напруги трифазної мережі С В • о V 1 7 6 9 —К] Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 ю f
