Фільтр для розділення водних суспензій
Номер патенту: 53258
Опубліковано: 27.09.2010
Автори: Колбасинська Ірина Сергіївна, Копиленко Анатолій Васильович, Здоренко Тетяна Миколаївна, Косоголова Людмила Олексіївна, Горупа Василь Васильович, Гаркава Катерина Григорівна
Формула / Реферат
Фільтр для розділення водних суспензій, який містить корпус, фільтрувальний матеріал, перфоровану перегородку, охолоджувач, штуцери для підведення суспензії і відведення освітленої рідини, який відрізняється тим, що застосовують охолоджувач з розвиненою площею охолодження для утворення в осаді кристалів льоду голкоподібної форми, внаслідок чого утворюється значна кількість нових капілярів і збільшується продуктивність фільтрування суспензії.
Текст

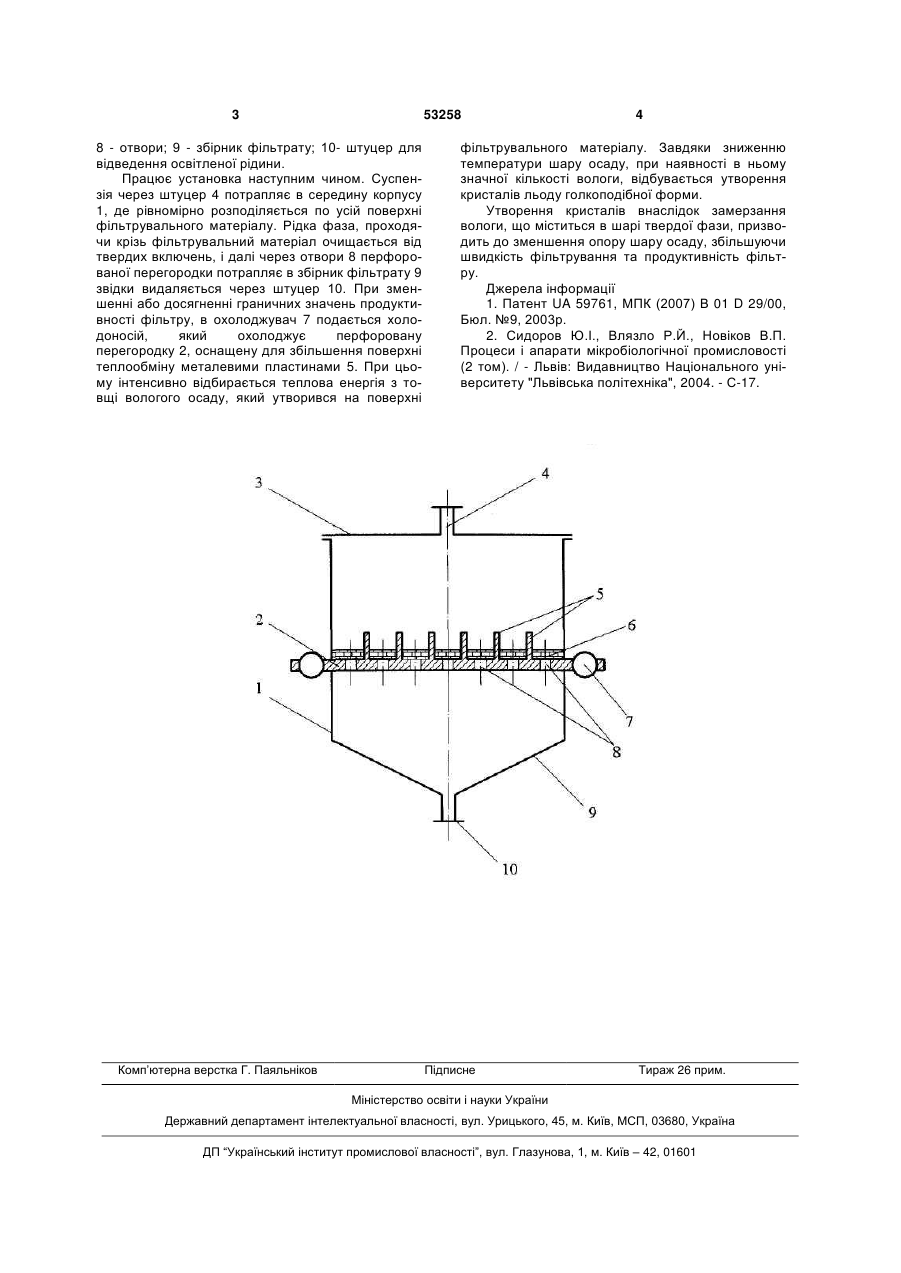

Фільтр для розділення водних суспензій, який містить корпус, фільтрувальний матеріал, перфоровану перегородку, охолоджувач, штуцери для підведення суспензії і відведення освітленої рідини, який відрізняється тим, що застосовують охолоджувач з розвиненою площею охолодження для утворення в осаді кристалів льоду голкоподібної форми, внаслідок чого утворюється значна кількість нових капілярів і збільшується продуктивність фільтрування суспензії. (19) (21) u201005285 (22) 29.04.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) ГОРУПА ВАСИЛЬ ВАСИЛЬОВИЧ, КОПИЛЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ГАРКАВА КАТЕРИНА ГРИГОРІВНА, КОСОГОЛОВА ЛЮДМИЛА ОЛЕКСІЇВНА, ЗДОРЕНКО ТЕТЯНА МИКОЛАЇВНА, КОЛБАСИНСЬКА ІРИНА СЕРГІЇВНА (73) ГОРУПА ВАСИЛЬ ВАСИЛЬОВИЧ, КОПИЛЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ГАРКАВА КАТЕРИНА ГРИГОРІВНА, КОСОГОЛОВА ЛЮДМИЛА ОЛЕ 3 53258 8 - отвори; 9 - збірник фільтрату; 10- штуцер для відведення освітленої рідини. Працює установка наступним чином. Суспензія через штуцер 4 потрапляє в середину корпусу 1, де рівномірно розподіляється по усій поверхні фільтрувального матеріалу. Рідка фаза, проходячи крізь фільтрувальний матеріал очищається від твердих включень, і далі через отвори 8 перфорованої перегородки потрапляє в збірник фільтрату 9 звідки видаляється через штуцер 10. При зменшенні або досягненні граничних значень продуктивності фільтру, в охолоджувач 7 подається холодоносій, який охолоджує перфоровану перегородку 2, оснащену для збільшення поверхні теплообміну металевими пластинами 5. При цьому інтенсивно відбирається теплова енергія з товщі вологого осаду, який утворився на поверхні Комп’ютерна верстка Г. Паяльніков 4 фільтрувального матеріалу. Завдяки зниженню температури шару осаду, при наявності в ньому значної кількості вологи, відбувається утворення кристалів льоду голкоподібної форми. Утворення кристалів внаслідок замерзання вологи, що міститься в шарі твердої фази, призводить до зменшення опору шару осаду, збільшуючи швидкість фільтрування та продуктивність фільтру. Джерела інформації 1. Патент UA 59761, МПК (2007) В 01 D 29/00, Бюл. №9, 2003р. 2. Сидоров Ю.І., Влязло Р.Й., Новіков В.П. Процеси і апарати мікробіологічної промисловості (2 том). / - Львів: Видавництво Національного університету "Львівська політехніка", 2004. - С-17. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFilter for separation of aqueous suspensions
Автори англійськоюHorupa Vasyl Vasyliovych, Kopylenko Anatolii Vasyliovych, Harkava Kateryna Hryhorivna, Kosoholova Liudmyla Oleksiivna, Zdorenko Tetiana Mykolaivna, Kolbasynska Iryna Serhiivna
Назва патенту російськоюФильтр для разделения водных суспензий
Автори російськоюГорупа Василий Васильевич, Копыленко Анатолий Васильович, Гаркавая Екатерина Григорьевна, Косоголова Людмила Алексеевна, Здоренко Татьяна Николаевна, Колбасинская Ирина Сергеевна
МПК / Мітки
МПК: B01D 35/00
Мітки: водних, фільтр, суспензій, розділення
