Спосіб розділення рідинних суспензій

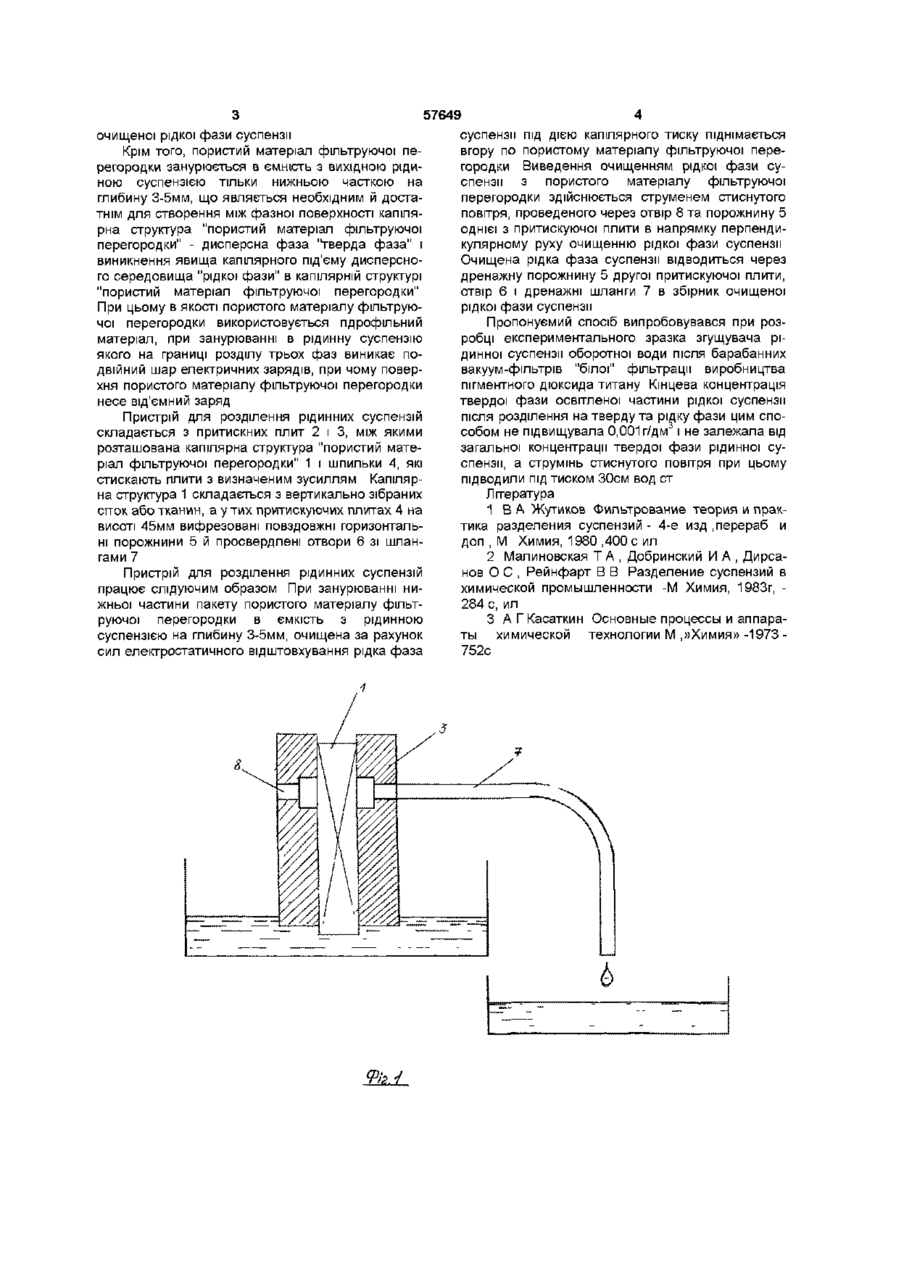

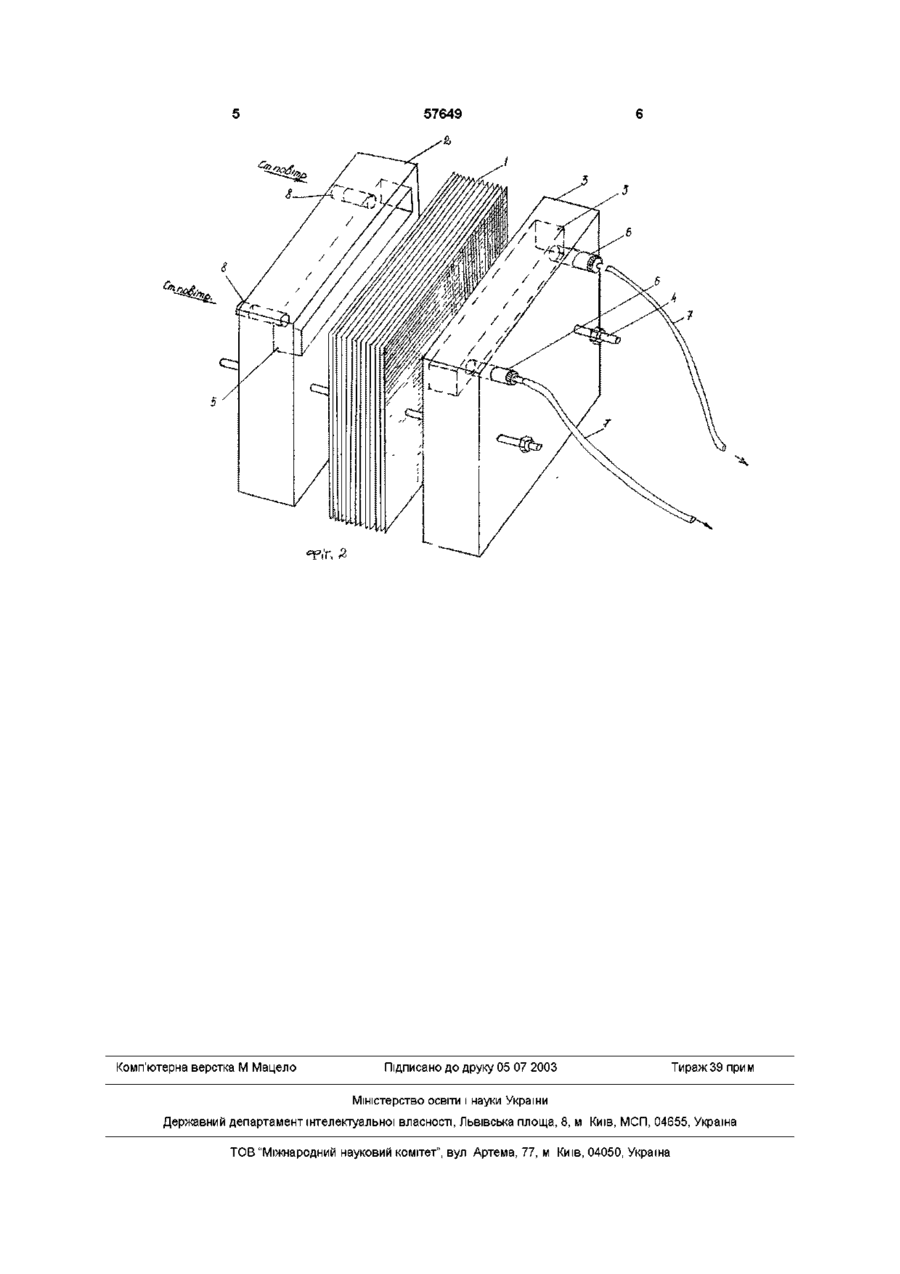

Спосіб розділення рідинних суспензій на рідку та тверду фази, який включає підведення рідинної суспензії до однієї сторони шару пористого гідрофільного матеріалу фільтруючої перегородки та відведення очищеної рідкої фази суспензії з другої сторони цього шару, який відрізняється тим, що підведення рідинної суспензії здійснюється шляхом занурювання в неї нижньої сторони шару на глибину не менше 3 мм, а виведення очищеної рідкої фази суспензії проводять здуванням струменем стиснутого повітря Винахід відноситься до розділення дисперсійних систем, а саме до рідинних суспензій, і призначено для розділення рідинних суспензій та може бути використано в ХІМІЧНІЙ та більшості галузях для очищення технологічних стоків Метою винаходу являється розділення рідинних суспензій на рідку та тверду фази з підвищенням ресурсу роботи за рахунок запобігання накопичення твердої фази в об'ємі пористого матеріалу фільтруючої перегородки Сутність винаходу полягає в розділенні рідинних суспензій на рідку та тверду фази за рахунок змочування капілярної структури (пористого матеріала фільтруючої перегородки) на границі розділу трьох фаз (дисперсна фаза "тверда фаза" - дисперсійне середовище "рідка фаза" - капілярна структура пористий матеріал фільтруючої перегородки), а транспортування дисперсійного середовища "рідкої фази" за межі рідинної суспензії здійснюється в результаті и підйому в капілярній структурі за рахунок сил поверхневого натягу з наступним виведенням струменем стиснутого повітря зій відстоюванням состоіть в осіданні твердої фази суспензії за рахунок своєї ваги та виведення у верхньому слої освітленої рідкої фази суспензії Недостатністю способа відстоювання з'являється грубе розділення фільтрата (висока кінцева концентрація твердої фази суспензії в освітленній частині), вживання ХІМІЧНИХ реагентів(флокулянтів), що є дорогокоштуючими речовинами На фіг 1 - подана схема здійснення доведеного способу, на фіг 2 - принципова схема одного з варіантів устрою для здійснення способу У запропонованому способі відділення твердої фази від води здійснюється не в об'ємі пористого матеріалу фільтруючої перегородки, а на границі розділу фаз (дисперсна фаза "тверда фаза" - капілярна структура "пористий матеріал фільтруючої перегородки") за рахунок сил електростатичного відштовхування між одноіменно зарядженими частинами твердої фази і поверховістю пористого матеріалу фільтруючої перегородки попередньо змоченого чистою "рідкою фазою" й зануреного нижньою часткою в ємкість з рідинною суспензією Друга різниця состоіть у тому, що рух рідкої фази суспензії в пористому матеріалі фільтруючої перегородки здійснюється за рахунок сил поверхневого натягу, при чому пористий матеріал фільтруючої перегородки служить тільки для транспортування очищеної рідкої фази суспензії з об'єму вхідної рідинної суспензії з наступним її виведенням струменем стиснутого повітря, пропущеного перпендикулярно направленню руха Відомо способи у всесвітній практиці розділення рідинних суспензій на рідку та тверду фази відстоювання, флотація, фільтрування та центрифугування За основу прототипа прийнятий спосіб відстоювання в розділенні рідинних суспензій Найбільш поширеним способом вважається відстоювання суспензії з застосуванням флокулянта для прискорення розділення та збільшення частки твердої фази суспензії Спосіб розділення суспен (О ю 57649 суспензії під дією капілярного тиску піднімається вгору по пористому матеріалу фільтруючої перегородки Виведення очищенням рідкої фази суспензії з пористого матеріалу фільтруючої перегородки здійснюється струменем стиснутого повітря, проведеного через отвір 8 та порожнину 5 однієї з притискуючої плити в напрямку перпендикулярному руху очищенню рідкої фази суспензії Очищена рідка фаза суспензії відводиться через дренажну порожнину 5 другої притискуючої плити, отвір 6 і дренажні шланги 7 в збірник очищеної рідкої фази суспензії Пропонуємий спосіб випробовувався при розробці експериментального зразка згущувача рідинної суспензії оборотної води після барабанних вакуум-фільтрів "білої" фільтрації виробництва пігментного дюксида титану Кінцева концентрація твердої фази освітленої частини рідкої суспензії після розділення на тверду та рідку фази цим споПристрій для розділення рідинних суспензій собом не підвищувала 0,001 г/дм і не залежала від складається з притискних плит 2 і 3, між якими загальної концентрації твердої фази рідинної сурозташована капілярна структура "пористий матеспензії, а струмінь стиснутого повітря при цьому ріал фільтруючої перегородки" 1 і шпильки 4, які стискають плити з визначеним зусиллям КапілярПІДВОДИЛИ ПІД ТИСКОМ ЗОСМ ВОД СТ на структура 1 складається з вертикально зібраних Література сіток або тканин, а у тих притискуючих плитах 4 на 1 В А Жутиков Фильтрование теория и праквисоті 45мм вифрезовані повздовжні горизонтальтика разделения суспензий - 4-е изд .перераб и ні порожнини 5 й просвердлені отвори 6 зі шландоп , М Химия, 1980 ,400 с ил гами 7 2 Малиновская Т А , Добринский И А , Дирсанов О С , Рейнфарт В В Разделение суспензий в Пристрій для розділення рідинних суспензій химической промышленности -М Химия, 1983г, працює слідуючим образом При занурюванні ни284 с, ил жньої частини пакету пористого матеріалу фільтруючої перегородки в ємкість з рідинною 3 А Г Касаткин Основные процессы и аппарасуспензією на глибину 3-5мм, очищена за рахунок ты химической технологии М ,»Химия» -1973 сил електростатичного відштовхування рідка фаза 752с очищеної рідкої фази суспензії Крім того, пористий матеріал фільтруючої перегородки занурюється в ємність з вихідною рідиною суспензією тільки нижньою часткою на глибину 3-5мм, що являється необхідним й достатнім для створення між фазної поверхності капілярна структура "пористий матеріал фільтруючої перегородки" - дисперсна фаза "тверда фаза" і виникнення явища капілярного під'єму дисперсного середовища "рідкої фази" в капілярній структурі "пористий матеріал фільтруючої перегородки" При цьому в якості пористого матеріалу фільтруючої перегородки використовується гідрофільний матеріал, при занурюванні в рідинну суспензію якого на границі розділу трьох фаз виникає подвійний шар електричних зарядів, при чому поверхня пористого матеріалу фільтруючої перегородки несе від'ємний заряд Комп'ютерна верстка М Мацело Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
