Пристрій для гідроабразивної перфорації свердловини

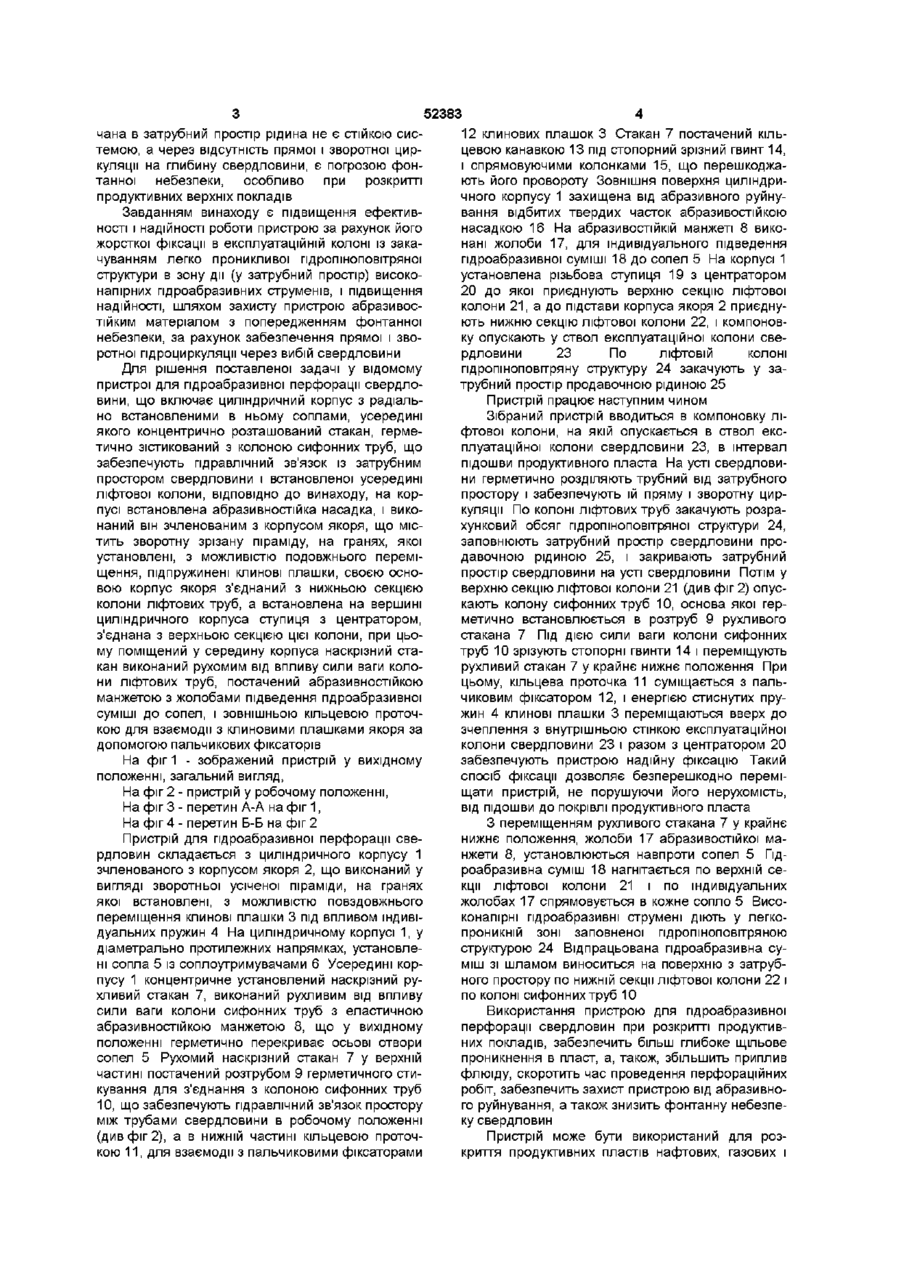

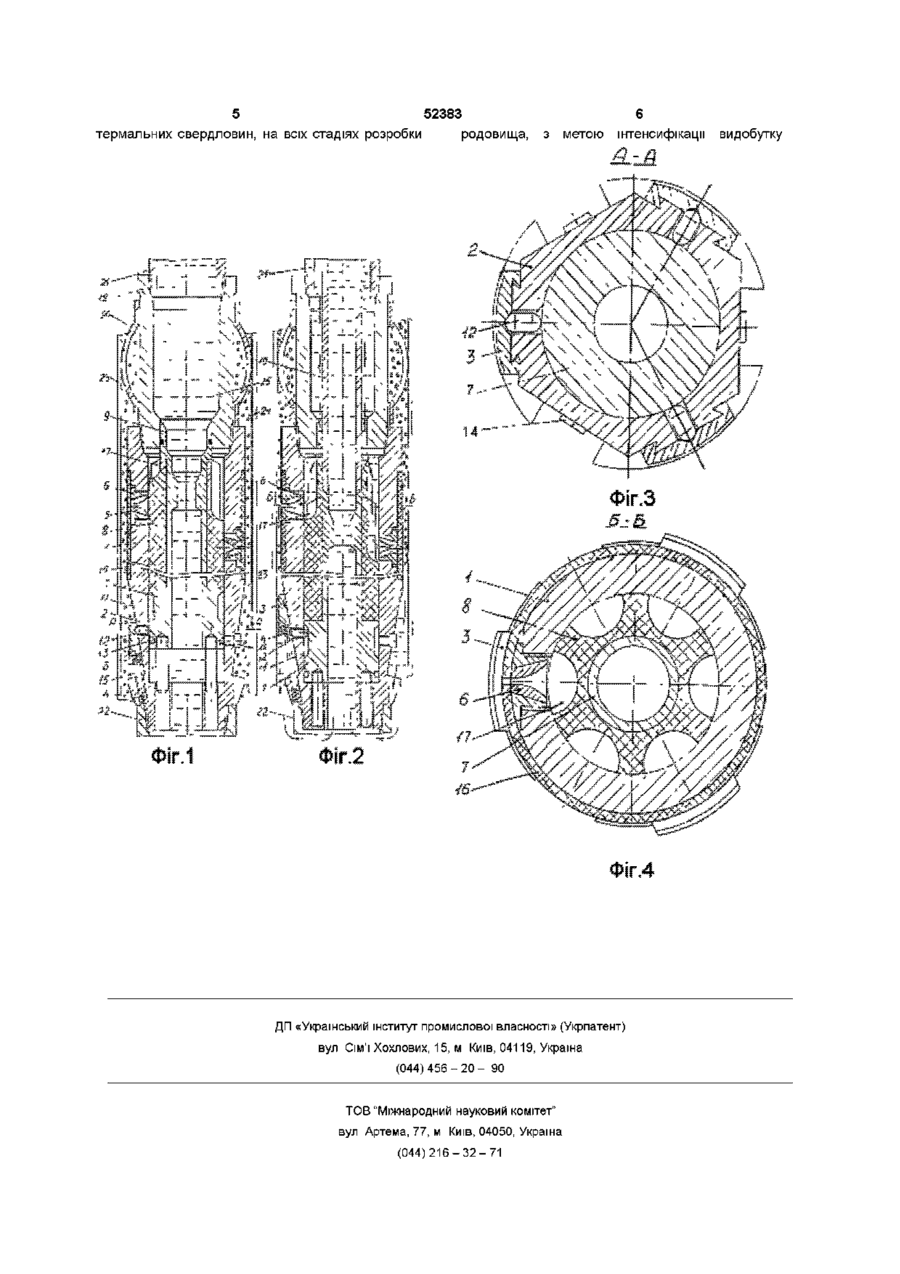

Пристрій для пдроабразивноі перфорації свердловини, що включає циліндричний корпус з радіально встановленими в ньому соплами, усередині якого концентрично розташовано стакан, герметично зістикований з колоною сифонних труб, що забезпечують гідравлічний зв'язок із затрубним простором свердловини, і встановлену всередині ліфтову колону, який відрізняється тим, що на корпусі встановлена абразивностійка насадка, корпус виконаний з'єднаним з корпусом якоря, який містить зворотну зрізану піраміду, на гранях якої встановлені з можливістю подовжнього переміщення підпружинені клинові плашки, своєю основою корпус якоря з'єднаний з нижньою секцією колони ліфтових труб, а встановлена на вершині циліндричного корпусу ступиця з центратором з'єднана з верхньою секцією цієї колони, при цьому поміщений усередині корпусу наскрізний стакан, виконаний рухливим під впливом сили ваги колони ліфтових труб, оснащений абразивностійкою манжетою з жолобами підведення пдроабразивноі суміші до сопел і зовнішньою кільцевою проточкою для взаємодії з клиновими плашками якоря за допомогою пальчикових фіксаторів Винахід відноситься до нафтогазовидобувної промисловості, зокрема до глибинних пристроїв для розкриття продуктивних покладів у свердловині пдроабразивною перфорацією Відомий пристрій для пдропіскоструминної перфорації свердловин (а с №1170125 МПК Е21 В43\114Опубл 30 07 85р Бюл № 28), що складається із з'єднаних послідовно секцій, кожна з яких має корпус з насадками (соплами), у порожнині якого вільно встановлена диференціина втулка, що утворює з корпусом камеру, гідравлічне зв'язану з порожниною свердловини, і має сідло під кулю, що скидається, а у верхній частині, нижче розташованої секції, виконані канали, що гідравлічно з'єднують внутрішні порожнини корпусів секцій, причому для взаємодії з кулею, що скидається, між секціями встановлені стопори, а кожна втулка у нижній частині має розривне сідло їхню пробивну силу Найбільш близьким за технічною сутністю і результатом, що досягається, до запропонованого об'єкта є пристрій для гідравлічної перфорації свердловин (а с № 1629500 МПК Е21В 43/114 Опубл 23 02 91 р Бюл 7) який включає корпус з радіальне встановленими в ньому насадками (соплами) і з ущільнювальним елементом, з вікнами, виконаними між соплами й ущільнювальним елементом для гідравлічного зв'язку порожнини корпуса з простором за ним, з елементом зв'язку корпусу з ліфтовою колоною, при цьому він постачений концентрично встановленим усередині корпуса стаканом з радальними каналами в нижній його частині для гідравлічного сполучення його порожнини з порожниною корпусу і з елементами для його зв'язку з колоною додаткових (сифонних) труб, концентрично розташованих у ліфтовій колоні, і встановленим між насадками (соплами) і вікнами запірним вузлом, виконаним у вигляді сідла, розміщеного усередині корпуса і конусу з ВІДПОВІДНОЮ поверхнею, розташованого на стакані і з можливістю взаємодії із сідлом у робочому стані Одним з недоліків цього пристрою є те, що неможливо запобігти динамічній вібрації пристрою, викликаної реактивною силою радіальне вихідних струменів, яка знижує його продуктивність, і має малу ефективність, тому що високонапірним пдроабразивним струменям перешкоджає постійно збільшуючи товща затрубної рідини, а це знижує Недоліком цього пристрою є те, що перфорація здійснюється крізь товщу рідини, тому що зака СО 00 го сч ю 52383 чана в затрубний простір рідина не є стійкою системою, а через відсутність прямої і зворотної циркуляції на глибину свердловини, є погрозою фонтанної небезпеки, особливо при розкритті продуктивних верхніх покладів Завданням винаходу є підвищення ефективності і надійності роботи пристрою за рахунок його жорсткої фіксації в експлуатаційній колоні із закачуванням легко проникливої пдропіноповітряної структури в зону дії (у затрубний простір) високонапірних пдроабразивних струменів, і підвищення надійності, шляхом захисту пристрою абразивостійким матеріалом з попередженням фонтанної небезпеки, за рахунок забезпечення прямої і зворотної пдроциркуляцм через вибій свердловини Для рішення поставленої задачі у відомому пристрої для гідроабразивної перфорації свердловини, що включає циліндричний корпус з радіально встановленими в ньому соплами, усередині якого концентрично розташований стакан, герметично зістикований з колоною сифонних труб, що забезпечують гідравлічний зв'язок із затрубним простором свердловини і встановленої усередині ліфтової колони, ВІДПОВІДНО до винаходу, на корпусі встановлена абразивностійка насадка, і виконаний він зчленованим з корпусом якоря, що містить зворотну зрізану піраміду, на гранях, якої установлені, з можливістю подовжнього переміщення, підпружинені клинові плашки, своєю основою корпус якоря з'єднаний з нижньою секцією колони ліфтових труб, а встановлена на вершині циліндричного корпуса ступиця з центратором, з'єднана з верхньою секцією цієї колони, при цьому поміщений у середину корпуса наскрізний стакан виконаний рухомим від впливу сили ваги колони ліфтових труб, постачений абразивностійкою манжетою з жолобами підведення гідроабразивної суміші до сопел, і зовнішньою кільцевою проточкою для взаємодії з клиновими плашками якоря за допомогою пальчикових фіксаторів На фіг 1 - зображений пристрій у вихідному положенні, загальний вигляд, На фіг 2 - пристрій у робочому положенні, На фіг 3 - перетин А-А на фіг 1, На фіг 4 - перетин Б-Б на фіг 2 Пристрій для гідроабразивної перфорації свердловин складається з циліндричного корпусу 1 зчленованого з корпусом якоря 2, що виконаний у вигляді зворотньої усіченої піраміди, на гранях якої встановлені, з можливістю повздовжнього переміщення клинові плашки 3 під впливом індивідуальних пружин 4 На циліндричному корпусі 1, у діаметрально протилежних напрямках, установлені сопла 5 із соплоутримувачами 6 Усередині корпусу 1 концентричне установлений наскрізний рухливий стакан 7, виконаний рухливим від впливу сили ваги колони сифонних труб з еластичною абразивностійкою манжетою 8, що у вихідному положенні герметично перекриває осьові отвори сопел 5 Рухомий наскрізний стакан 7 у верхній частині постачений розтрубом 9 герметичного стикування для з'єднання з колоною сифонних труб 10, що забезпечують гідравлічний зв'язок простору між трубами свердловини в робочому положенні (див фіг 2), а в нижній частині кільцевою проточкою 11, для взаємодії з пальчиковими фіксаторами 12 клинових плашок 3 Стакан 7 постачений кільцевою канавкою 13 під стопорний зрізний гвинт 14, і спрямовуючими колонками 15, що перешкоджають його провороту Зовнішня поверхня циліндричного корпусу 1 захищена від абразивного руйнування відбитих твердих часток абразивостійкою насадкою 16 На абразивостійкій манжеті 8 виконані жолоби 17, для індивідуального підведення гідроабразивної суміші 18 до сопел 5 На корпусі 1 установлена різьбова ступиця 19 з центратором 20 до якої приєднують верхню секцію ліфтової колони 21, а до підстави корпуса якоря 2 приєднують нижню секцію ліфтової колони 22, і компоновку опускають у ствол експлуатаційної колони свердловини 23 По ліфтовій колоні пдропіноповітряну структуру 24 закачують у затрубний простір продавочною рідиною 25 Пристрій працює наступним чином Зібраний пристрій вводиться в компоновку ліфтової колони, на якій опускається в ствол експлуатаційної колони свердловини 23, в інтервал підошви продуктивного пласта На усті свердловини герметично розділяють трубний від затрубного простору і забезпечують їй пряму і зворотну циркуляції По колоні ліфтових труб закачують розрахунковий обсяг пдропіноповітряної структури 24, заповнюють затрубний простір свердловини продавочною рідиною 25, і закривають затрубний простір свердловини на усті свердловини Потім у верхню секцію ліфтової колони 21 (див фіг 2) опускають колону сифонних труб 10, основа якої герметично встановлюється в розтруб 9 рухливого стакана 7 Під дією сили ваги колони сифонних труб 10 зрізують стопорні гвинти 14 і переміщують рухливий стакан 7 у крайнє нижнє положення При цьому, кільцева проточка 11 суміщається з пальчиковим фіксатором 12, і енергією стиснутих пружин 4 клинові плашки 3 переміщаються вверх до зчеплення з внутрішньою стінкою експлуатаційної колони свердловини 23 і разом з центратором 20 забезпечують пристрою надійну фіксацію Такий спосіб фіксації дозволяє безперешкодно переміщати пристрій, не порушуючи його нерухомість, від підошви до покрівлі продуктивного пласта З переміщенням рухливого стакана 7 у крайнє нижнє положення, жолоби 17 абразивостійкої манжети 8, установлюються навпроти сопел 5 Пдроабразивна суміш 18 нагнітається по верхній секції ліфтової колони 21 і по індивідуальних жолобах 17 спрямовується в кожне сопло 5 Високонапірні пдроабразивні струмені діють у легкопроникній зоні заповненої пдропіноповітряною структурою 24 Відпрацьована пдроабразивна суміш зі шламом виноситься на поверхню з затрубного простору по нижній секції ліфтової колони 22 і по колоні сифонних труб 10 Використання пристрою для гідроабразивної перфорації свердловин при розкритті продуктивних покладів, забезпечить більш глибоке щільове проникнення в пласт, а, також, збільшить приплив флюїду, скоротить час проведення перфораційних робіт, забезпечить захист пристрою від абразивного руйнування, а також знизить фонтанну небезпеку свердловин Пристрій може бути використаний для розкриття продуктивних пластів нафтових, газових і 5 52383 термальних свердловин, на всіх стадіях розробки родовища, 6 з метою інтенсифікації ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 видобутку
