Датчик відділення

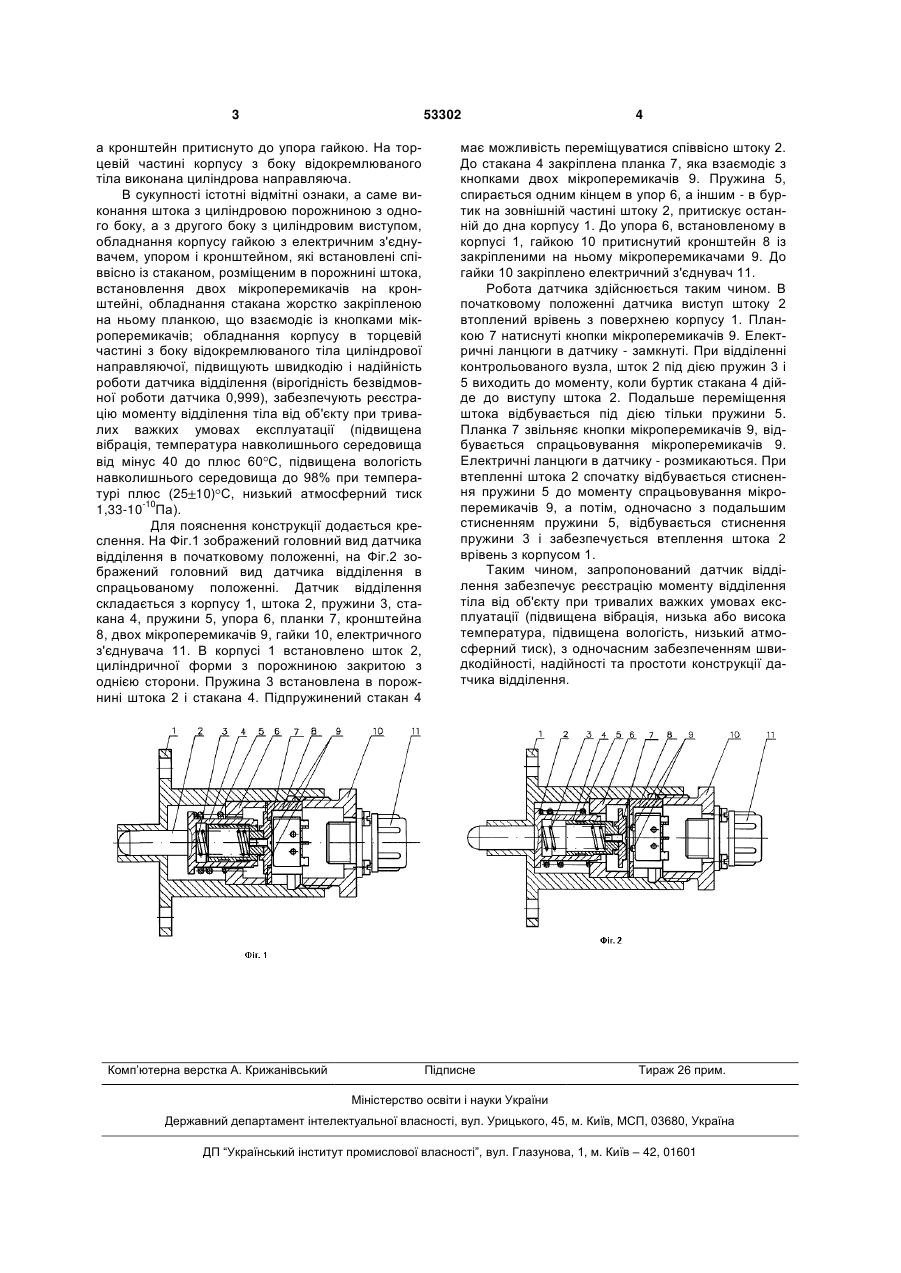

1. Датчик відділення, що містить встановлений в корпусі шток з пружиною, стакан з пружиною, електроконтакт, який відрізняється тим, що на 3 53302 а кронштейн притиснуто до упора гайкою. На торцевій частині корпусу з боку відокремлюваного тіла виконана циліндрова направляюча. В сукупності істотні відмітні ознаки, а саме виконання штока з циліндровою порожниною з одного боку, а з другого боку з циліндровим виступом, обладнання корпусу гайкою з електричним з'єднувачем, упором і кронштейном, які встановлені співвісно із стаканом, розміщеним в порожнині штока, встановлення двох мікроперемикачів на кронштейні, обладнання стакана жорстко закріпленою на ньому планкою, що взаємодіє із кнопками мікроперемикачів; обладнання корпусу в торцевій частині з боку відокремлюваного тіла циліндрової направляючої, підвищують швидкодію і надійність роботи датчика відділення (вірогідність безвідмовної роботи датчика 0,999), забезпечують реєстрацію моменту відділення тіла від об'єкту при тривалих важких умовах експлуатації (підвищена вібрація, температура навколишнього середовища від мінус 40 до плюс 60 С, підвищена вологість навколишнього середовища до 98% при температурі плюс (25 10) С, низький атмосферний тиск 1,33-10-10Па). Для пояснення конструкції додається креслення. На Фіг.1 зображений головний вид датчика відділення в початковому положенні, на Фіг.2 зображений головний вид датчика відділення в спрацьованому положенні. Датчик відділення складається з корпусу 1, штока 2, пружини 3, стакана 4, пружини 5, упора 6, планки 7, кронштейна 8, двох мікроперемикачів 9, гайки 10, електричного з'єднувача 11. В корпусі 1 встановлено шток 2, циліндричної форми з порожниною закритою з однією сторони. Пружина 3 встановлена в порожнині штока 2 і стакана 4. Підпружинений стакан 4 Комп’ютерна верстка А. Крижанівський 4 має можливість переміщуватися співвісно штоку 2. До стакана 4 закріплена планка 7, яка взаємодіє з кнопками двох мікроперемикачів 9. Пружина 5, спирається одним кінцем в упор 6, а іншим - в буртик на зовнішній частині штоку 2, притискує останній до дна корпусу 1. До упора 6, встановленому в корпусі 1, гайкою 10 притиснутий кронштейн 8 із закріпленими на ньому мікроперемикачами 9. До гайки 10 закріплено електричний з'єднувач 11. Робота датчика здійснюється таким чином. В початковому положенні датчика виступ штоку 2 втоплений врівень з поверхнею корпусу 1. Планкою 7 натиснуті кнопки мікроперемикачів 9. Електричні ланцюги в датчику - замкнуті. При відділенні контрольованого вузла, шток 2 під дією пружин 3 і 5 виходить до моменту, коли буртик стакана 4 дійде до виступу штока 2. Подальше переміщення штока відбувається під дією тільки пружини 5. Планка 7 звільняє кнопки мікроперемикачів 9, відбувається спрацьовування мікроперемикачів 9. Електричні ланцюги в датчику - розмикаються. При втепленні штока 2 спочатку відбувається стиснення пружини 5 до моменту спрацьовування мікроперемикачів 9, а потім, одночасно з подальшим стисненням пружини 5, відбувається стиснення пружини 3 і забезпечується втеплення штока 2 врівень з корпусом 1. Таким чином, запропонований датчик відділення забезпечує реєстрацію моменту відділення тіла від об'єкту при тривалих важких умовах експлуатації (підвищена вібрація, низька або висока температура, підвищена вологість, низький атмосферний тиск), з одночасним забезпеченням швидкодійності, надійності та простоти конструкції датчика відділення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
