Багатофункціональний датчик
Номер патенту: 28394
Опубліковано: 16.10.2000
Автори: Варшава Славомир Степанович, Байцар Роман Іванович, Венгер Євген Федорович, Прохорович Анатолій Вікторович
Формула / Реферат
1. Багатофункціональний датчик, що містить чутливий елемент з ниткоподібного напівпровідникового монокристала, точкові контакти, який відрізняється тим, що чутливий елемент виготовлено з голчастого монокристала твердого розчину Si1-хGex складу х=0,05, легованого Zn, з питомим опором 0,5 Ом.см, чутливий елемент складається з 3-х частин, утворених 4-а точковими контактами так, що частина з сторони більшого поперечного перерізу використана як датчик деформації, середня - як датчик температури і частина з сторони вістря - як датчик магнітного поля.
2. Датчик по п. 1, який відрізняється тим, що співвідношення частин чутливого елемента складає 3:2:1.
Текст

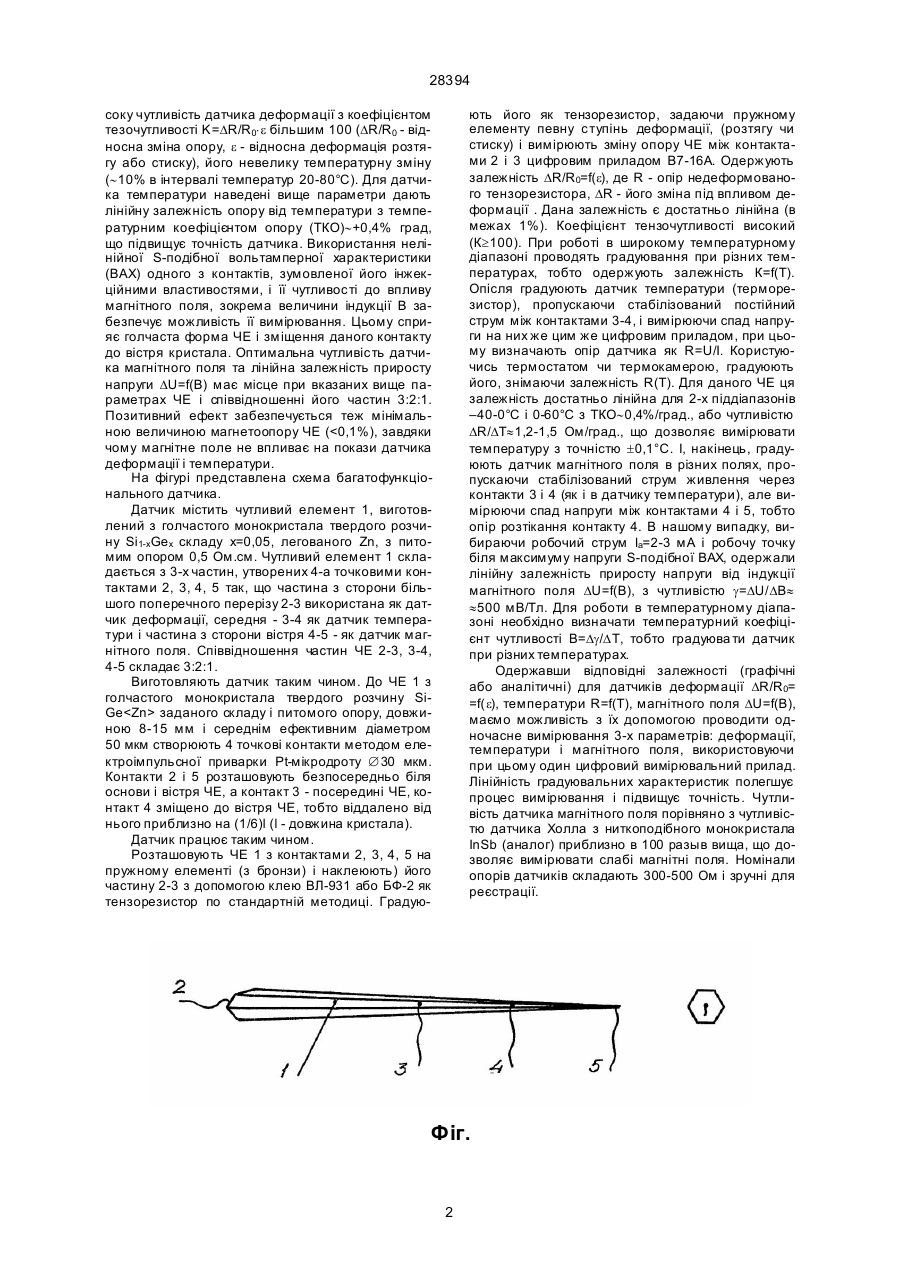

1. Багатофункціональний датчик, що містить чутливий елемент з ниткоподібного напівпровідни 28394 соку чутливість датчика деформації з коефіцієнтом тезочутливоcті K=DR/R0×e більшим 100 (DR/R0 - відносна зміна опору, e - відносна деформація розтягу або стиску), його невелику температурну зміну (~10% в інтервалі температур 20-80°С). Для датчика температури наведені вище параметри дають лінійну залежність опору від температури з температурним коефіцієнтом опору (ТКО)~+0,4% град, що підвищує точність датчика. Використання нелінійної S-подібної вольтамперної характеристики (ВАХ) одного з контактів, зумовленої його інжекційними властивостями, і її чутливості до впливу магнітного поля, зокрема величини індукції В забезпечує можливість її вимірювання. Цьому сприяє голчаста форма ЧЕ і зміщення даного контакту до вістря кристала. Оптимальна чутливість датчика магнітного поля та лінійна залежність приросту напруги DU=f(B) має місце при вказаних вище параметрах ЧЕ і співвідношенні його частин 3:2:1. Позитивний ефект забезпечується теж мінімальною величиною магнетоопору ЧЕ (
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-functional indicator
Автори англійськоюBaitsar Roman Ivanovych, Varshava Slavomyr Stepanovych, Venher Yevhen Fedorovych, Prokhorovych Anatolii viktorovych
Назва патенту російськоюМногофункциональный датчик
Автори російськоюБайцар Роман Иванович, Варшава Славомир Степанович, Венгер Евгений Федорович, Прохорович Анатолий Викторович
МПК / Мітки
МПК: G01K 7/16, G01B 7/00, H01L 43/00
Мітки: багатофункціональний, датчик
