Черв’як екструдера

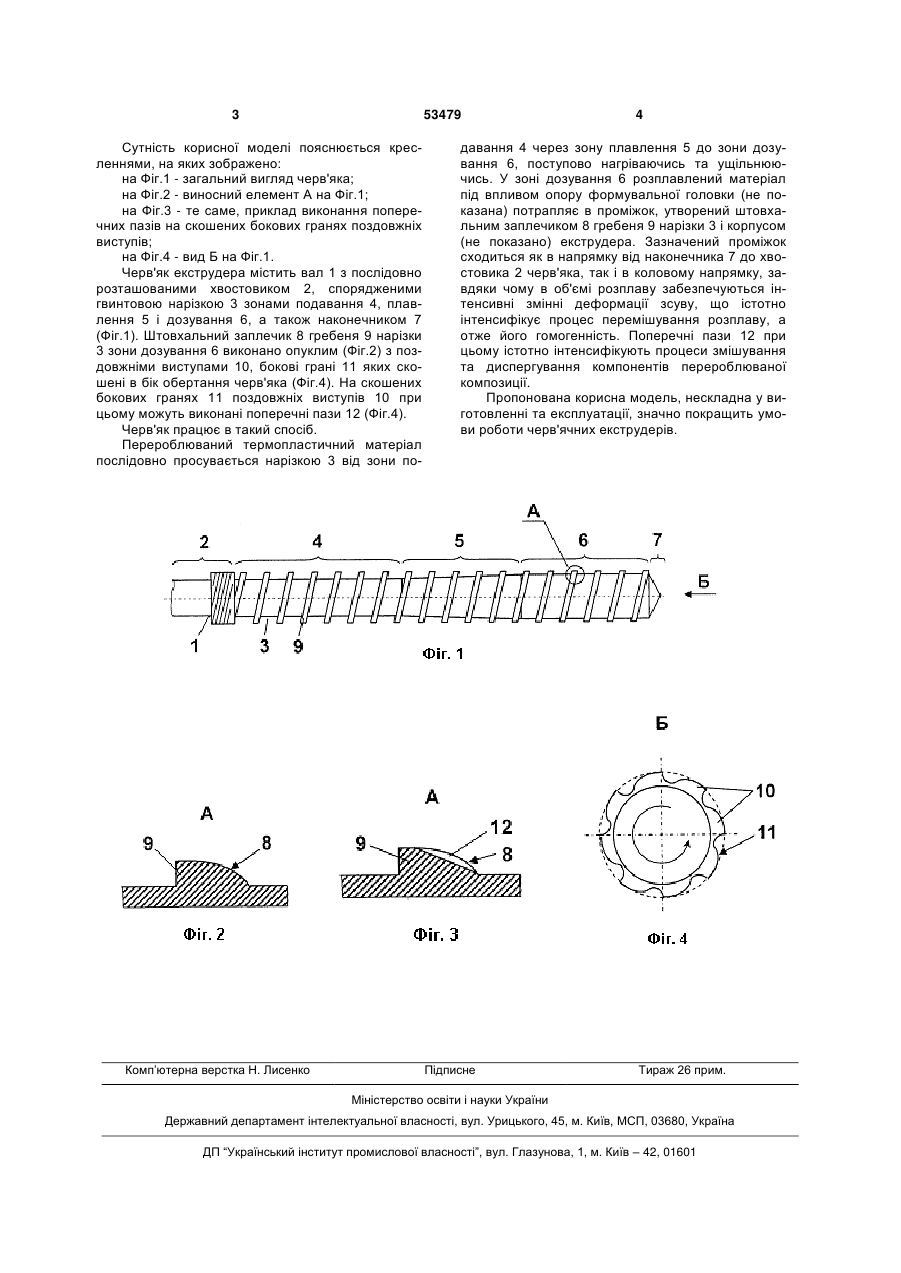

1. Черв'як екструдера, що містить вал з послідовно розташованими хвостовиком, спорядженими гвинтовою нарізкою зонами подавання, плавлення й дозування, а також наконечником, який відрізняється тим, що штовхальний заплечик гребеня нарізки зони дозування виконано опуклим з поздовжніми виступами, бокові грані яких скошені в бік обертання черв'яка. 2. Черв'як за п. 1, який відрізняється тим, що на скошених бокових гранях поздовжніх виступів виконані поперечні пази. (19) (21) u201003725 (22) 31.03.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ВОЗНА АННА СЕРГІЇВНА, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ШВЕД ДМИТРО МИКОЛАЙОВИЧ, ШВЕД МИКОЛА ПЕТРОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ВОЗНА АННА СЕРГІЇВНА, ШВЕД ДМИТРО МИКОЛАЙОВИЧ, ШВЕД МИКОЛА ПЕТРОВИЧ 3 53479 Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - загальний вигляд черв'яка; на Фіг.2 - виносний елемент А на Фіг.1; на Фіг.3 - те саме, приклад виконання поперечних пазів на скошених бокових гранях поздовжніх виступів; на Фіг.4 - вид Б на Фіг.1. Черв'як екструдера містить вал 1 з послідовно розташованими хвостовиком 2, спорядженими гвинтовою нарізкою 3 зонами подавання 4, плавлення 5 і дозування 6, а також наконечником 7 (Фіг.1). Штовхальний заплечик 8 гребеня 9 нарізки 3 зони дозування 6 виконано опуклим (Фіг.2) з поздовжніми виступами 10, бокові грані 11 яких скошені в бік обертання черв'яка (Фіг.4). На скошених бокових гранях 11 поздовжніх виступів 10 при цьому можуть виконані поперечні пази 12 (Фіг.4). Черв'як працює в такий спосіб. Перероблюваний термопластичний матеріал послідовно просувається нарізкою 3 від зони по Комп’ютерна верстка Н. Лиcенко 4 давання 4 через зону плавлення 5 до зони дозування 6, поступово нагріваючись та ущільнюючись. У зоні дозування 6 розплавлений матеріал під впливом опору формувальної головки (не показана) потрапляє в проміжок, утворений штовхальним заплечиком 8 гребеня 9 нарізки 3 і корпусом (не показано) екструдера. Зазначений проміжок сходиться як в напрямку від наконечника 7 до хвостовика 2 черв'яка, так і в коловому напрямку, завдяки чому в об'ємі розплаву забезпечуються інтенсивні змінні деформації зсуву, що істотно інтенсифікує процес перемішування розплаву, а отже його гомогенність. Поперечні пази 12 при цьому істотно інтенсифікують процеси змішування та диспергування компонентів перероблюваної композиції. Пропонована корисна модель, нескладна у виготовленні та експлуатації, значно покращить умови роботи черв'ячних екструдерів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
