Спосіб виготовлення котушок змінної індуктивності
Номер патенту: 53495
Опубліковано: 11.10.2010
Автори: Кондрашов Сергій Іванович, Гусельников Олексій Вікторович, Гусельников Віктор Кузьмич
Формула / Реферат
Спосіб виготовлення котушок змінної індуктивності, що включає навивку дроту, який відрізняється тим, що на оправку навивають пружний стальний дріт, потім хімічно покривають його шаром металу з високою електропровідністю.
Текст

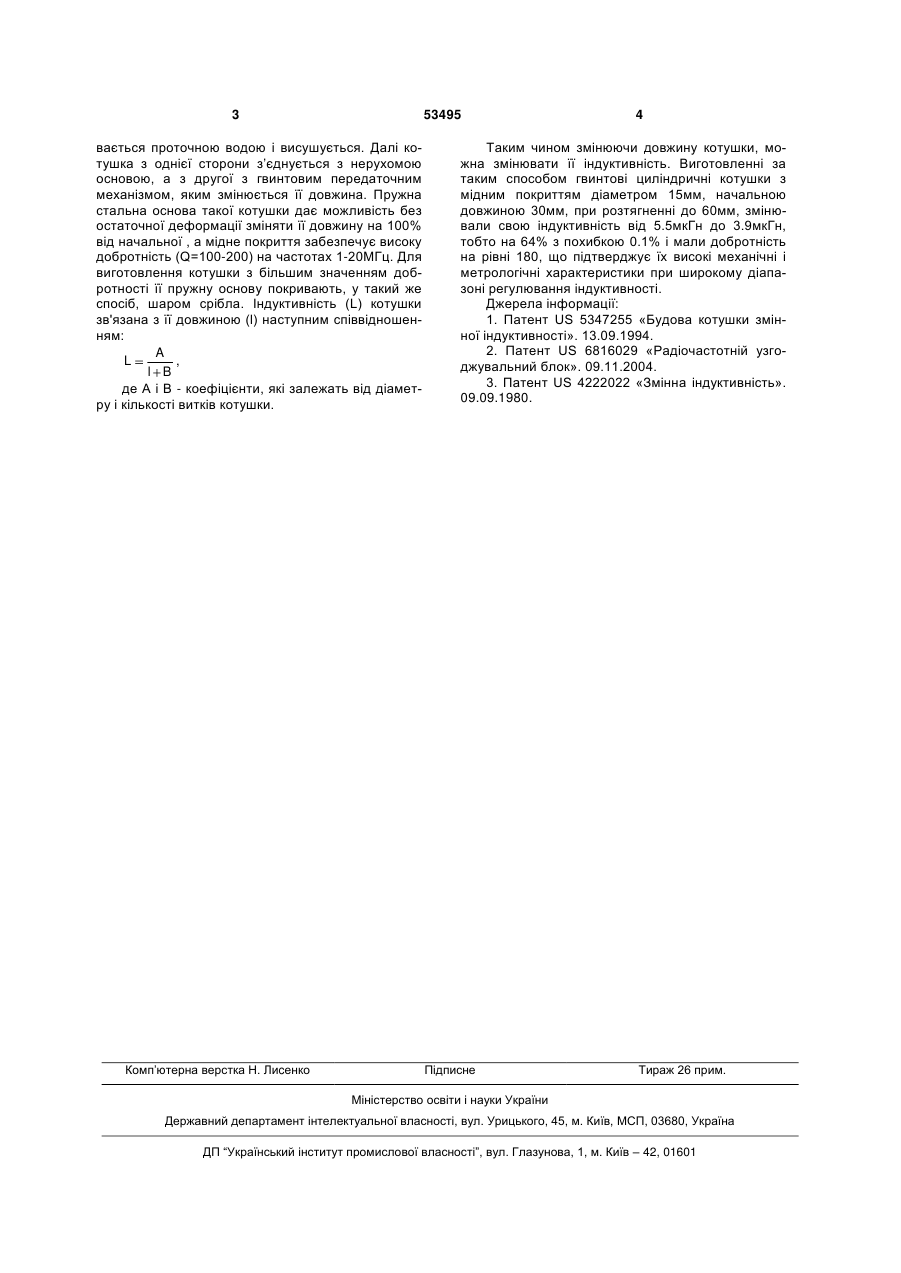

Спосіб виготовлення котушок змінної індуктивності, що включає навивку дроту, який відрізняється тим, що на оправку навивають пружний стальний дріт, потім хімічно покривають його шаром металу з високою електропровідністю. (19) (21) u201003868 (22) 06.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ГУСЕЛЬНИКОВ ВІКТОР КУЗЬМИЧ, КОНДРАШОВ СЕРГІЙ ІВАНОВИЧ, ГУСЕЛЬНИКОВ ОЛЕКСІЙ ВІКТОРОВИЧ 3 53495 вається проточною водою і висушується. Далі котушка з однієї сторони з’єднується з нерухомою основою, а з другої з гвинтовим передаточним механізмом, яким змінюється її довжина. Пружна стальна основа такої котушки дає можливість без остаточної деформації зміняти її довжину на 100% від начальної , а мідне покриття забезпечує високу добротність (Q=100-200) на частотах 1-20МГц. Для виготовлення котушки з більшим значенням добротності її пружну основу покривають, у такий же спосіб, шаром срібла. Індуктивність (L) котушки зв'язана з її довжиною (l) наступним співвідношенням: A L , l B де А і В - коефіцієнти, які залежать від діаметру і кількості витків котушки. Комп’ютерна верстка Н. Лиcенко 4 Таким чином змінюючи довжину котушки, можна змінювати її індуктивність. Виготовленні за таким способом гвинтові циліндричні котушки з мідним покриттям діаметром 15мм, начальною довжиною 30мм, при розтягненні до 60мм, змінювали свою індуктивність від 5.5мкГн до 3.9мкГн, тобто на 64% з похибкою 0.1% і мали добротність на рівні 180, що підтверджує їх високі механічні і метрологічні характеристики при широкому діапазоні регулювання індуктивності. Джерела інформації: 1. Патент US 5347255 «Будова котушки змінної індуктивності». 13.09.1994. 2. Патент US 6816029 «Радіочастотній узгоджувальний блок». 09.11.2004. 3. Патент US 4222022 «Змінна індуктивність». 09.09.1980. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for manufacturing variable inductance
Автори англійськоюHuselnikov Viktor Kuzmych, Kondrashov Serhii Ivanovych, Huselnikov Oleksii Viktorovych
Назва патенту російськоюСпособ изготовления катушек переменной индуктивности
Автори російськоюГусельников Виктор Кузьмич, Кондрашов Сергей Иванович, Гусельников Алексей Викторович
МПК / Мітки
МПК: H01F 21/02
Мітки: змінної, спосіб, виготовлення, індуктивності, котушок
Код посилання
<a href="https://ua.patents.su/2-53495-sposib-vigotovlennya-kotushok-zminno-induktivnosti.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення котушок змінної індуктивності</a>
