Світлодіодна освітлювальна установка

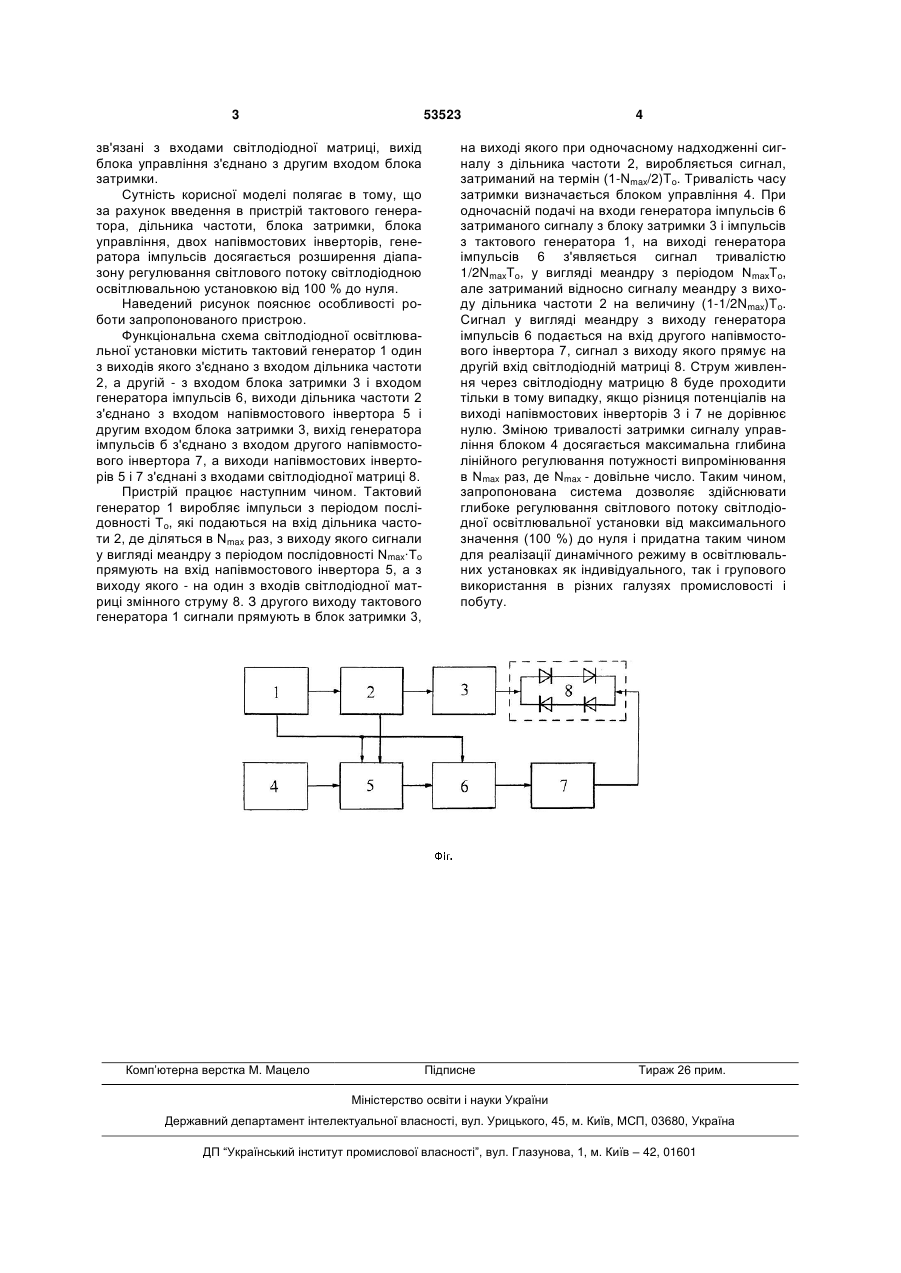

Світлодіодна освітлювальна установка, що містить світлодіодну матрицю змінного струму, яка 3 53523 зв'язані з входами світлодіодної матриці, вихід блока управління з'єднано з другим входом блока затримки. Сутність корисної моделі полягає в тому, що за рахунок введення в пристрій тактового генератора, дільника частоти, блока затримки, блока управління, двох напівмостових інверторів, генератора імпульсів досягається розширення діапазону регулювання світлового потоку світлодіодною освітлювальною установкою від 100 % до нуля. Наведений рисунок пояснює особливості роботи запропонованого пристрою. Функціональна схема світлодіодної освітлювальної установки містить тактовий генератор 1 один з виходів якого з'єднано з входом дільника частоти 2, а другій - з входом блока затримки 3 і входом генератора імпульсів 6, виходи дільника частоти 2 з'єднано з входом напівмостового інвертора 5 і другим входом блока затримки 3, вихід генератора імпульсів б з'єднано з входом другого напівмостового інвертора 7, а виходи напівмостових інверторів 5 і 7 з'єднані з входами світлодіодної матриці 8. Пристрій працює наступним чином. Тактовий генератор 1 виробляє імпульси з періодом послідовності То, які подаються на вхід дільника частоти 2, де діляться в Nmax раз, з виходу якого сигнали у вигляді меандру з періодом послідовності Nmax·Tо прямують на вхід напівмостового інвертора 5, а з виходу якого - на один з входів світлодіодної матриці змінного струму 8. З другого виходу тактового генератора 1 сигнали прямують в блок затримки 3, Комп’ютерна верстка М. Мацело 4 на виході якого при одночасному надходженні сигналу з дільника частоти 2, виробляється сигнал, затриманий на термін (1-Nmax/2)Tо. Тривалість часу затримки визначається блоком управління 4. При одночасній подачі на входи генератора імпульсів 6 затриманого сигналу з блоку затримки 3 і імпульсів з тактового генератора 1, на виході генератора імпульсів 6 з'являється сигнал тривалістю 1/2NmaxTо, у вигляді меандру з періодом NmаxTо, але затриманий відносно сигналу меандру з виходу дільника частоти 2 на величину (1-1/2Nmax)Tо. Сигнал у вигляді меандру з виходу генератора імпульсів 6 подається на вхід другого напівмостового інвертора 7, сигнал з виходу якого прямує на другій вхід світлодіодній матриці 8. Струм живлення через світлодіодну матрицю 8 буде проходити тільки в тому випадку, якщо різниця потенціалів на виході напівмостових інверторів 3 і 7 не дорівнює нулю. Зміною тривалості затримки сигналу управління блоком 4 досягається максимальна глибина лінійного регулювання потужності випромінювання в Nmax раз, де Nmax - довільне число. Таким чином, запропонована система дозволяє здійснювати глибоке регулювання світлового потоку світлодіодної освітлювальної установки від максимального значення (100 %) до нуля і придатна таким чином для реалізації динамічного режиму в освітлювальних установках як індивідуального, так і групового використання в різних галузях промисловості і побуту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
