Спосіб виготовлення котушок індуктивності

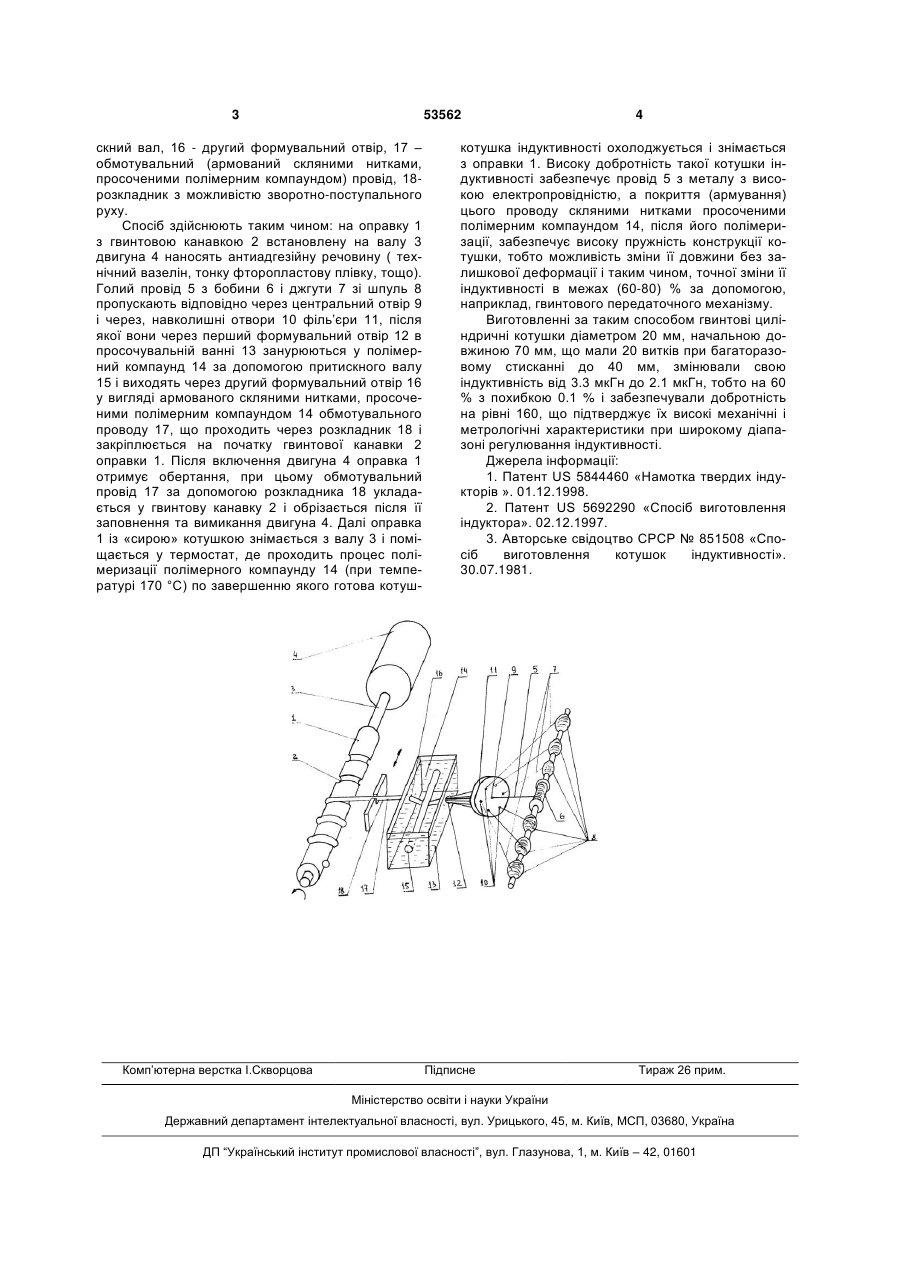

Спосіб виготовлення котушок індуктивності, що включає навивку проводу, намотку скляних ниток, термообробку і охолодження, який відрізняється тим, що голий провід армують шаром скляних ниток, просочених полімерним компаундом, і навивають на покриту антиадгезійною речовиною оправку з гвинтовою канавкою. (19) (21) u201004393 (22) 15.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ГУСЕЛЬНІКОВ ВІКТОР КУЗЬМИЧ, ГУСЕЛЬНІКОВ ОЛЕКСІЙ ВІКТОРОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ УНІВЕРСИТЕТ" 3 53562 скний вал, 16 - другий формувальний отвір, 17 – обмотувальний (армований скляними нитками, просоченими полімерним компаундом) провід, 18розкладник з можливістю зворотно-поступального руху. Спосіб здійснюють таким чином: на оправку 1 з гвинтовою канавкою 2 встановлену на валу 3 двигуна 4 наносять антиадгезійну речовину ( технічний вазелін, тонку фторопластову плівку, тощо). Голий провід 5 з бобини 6 і джгути 7 зі шпуль 8 пропускають відповідно через центральний отвір 9 і через, навколишні отвори 10 філь’єри 11, після якої вони через перший формувальний отвір 12 в просочувальній ванні 13 занурюються у полімерний компаунд 14 за допомогою притискного валу 15 і виходять через другий формувальний отвір 16 у вигляді армованого скляними нитками, просоченими полімерним компаундом 14 обмотувального проводу 17, що проходить через розкладник 18 і закріплюється на початку гвинтової канавки 2 оправки 1. Після включення двигуна 4 оправка 1 отримує обертання, при цьому обмотувальний провід 17 за допомогою розкладника 18 укладається у гвинтову канавку 2 і обрізається після її заповнення та вимикання двигуна 4. Далі оправка 1 із «сирою» котушкою знімається з валу 3 і поміщається у термостат, де проходить процес полімеризації полімерного компаунду 14 (при температурі 170 °С) по завершенню якого готова котуш Комп’ютерна верстка І.Скворцова 4 котушка індуктивності охолоджується і знімається з оправки 1. Високу добротність такої котушки індуктивності забезпечує провід 5 з металу з високою електропровідністю, а покриття (армування) цього проводу скляними нитками просоченими полімерним компаундом 14, після його полімеризації, забезпечує високу пружність конструкції котушки, тобто можливість зміни її довжини без залишкової деформації і таким чином, точної зміни її індуктивності в межах (60-80) % за допомогою, наприклад, гвинтового передаточного механізму. Виготовленні за таким способом гвинтові циліндричні котушки діаметром 20 мм, начальною довжиною 70 мм, що мали 20 витків при багаторазовому стисканні до 40 мм, змінювали свою індуктивність від 3.3 мкГн до 2.1 мкГн, тобто на 60 % з похибкою 0.1 % і забезпечували добротність на рівні 160, що підтверджує їх високі механічні і метрологічні характеристики при широкому діапазоні регулювання індуктивності. Джерела інформації: 1. Патент US 5844460 «Намотка твердих індукторів ». 01.12.1998. 2. Патент US 5692290 «Спосіб виготовлення індуктора». 02.12.1997. 3. Авторське свідоцтво СРСР № 851508 «Спосіб виготовлення котушок індуктивності». 30.07.1981. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
