Пристрій для дослідження тертя

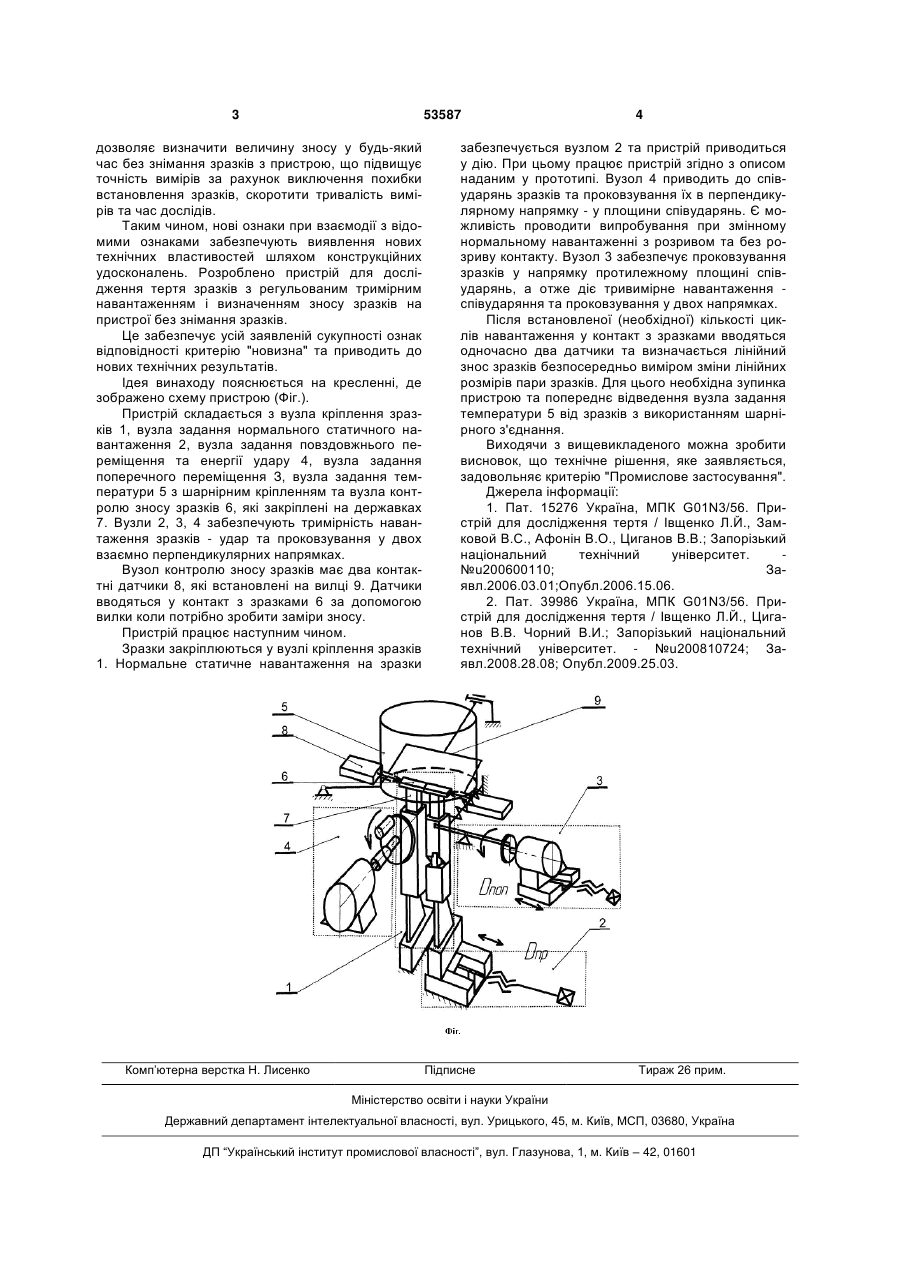

Пристрій для дослідження тертя, що містить вузол кріплення зразків, вузол задання наванта 3 53587 дозволяє визначити величину зносу у будь-який час без знімання зразків з пристрою, що підвищує точність вимірів за рахунок виключення похибки встановлення зразків, скоротити тривалість вимірів та час дослідів. Таким чином, нові ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей шляхом конструкційних удосконалень. Розроблено пристрій для дослідження тертя зразків з регульованим тримірним навантаженням і визначенням зносу зразків на пристрої без знімання зразків. Це забезпечує усій заявленій сукупності ознак відповідності критерію "новизна" та приводить до нових технічних результатів. Ідея винаходу пояснюється на кресленні, де зображено схему пристрою (Фіг.). Пристрій складається з вузла кріплення зразків 1, вузла задання нормального статичного навантаження 2, вузла задання повздовжнього переміщення та енергії удару 4, вузла задання поперечного переміщення З, вузла задання температури 5 з шарнірним кріпленням та вузла контролю зносу зразків 6, які закріплені на державках 7. Вузли 2, 3, 4 забезпечують тримірність навантаження зразків - удар та проковзування у двох взаємно перпендикулярних напрямках. Вузол контролю зносу зразків має два контактні датчики 8, які встановлені на вилці 9. Датчики вводяться у контакт з зразками 6 за допомогою вилки коли потрібно зробити заміри зносу. Пристрій працює наступним чином. Зразки закріплюються у вузлі кріплення зразків 1. Нормальне статичне навантаження на зразки Комп’ютерна верстка Н. Лиcенко 4 забезпечується вузлом 2 та пристрій приводиться у дію. При цьому працює пристрій згідно з описом наданим у прототипі. Вузол 4 приводить до співударянь зразків та проковзування їх в перпендикулярному напрямку - у площини співударянь. Є можливість проводити випробування при змінному нормальному навантаженні з розривом та без розриву контакту. Вузол 3 забезпечує проковзування зразків у напрямку протилежному площині співударянь, а отже діє тривимірне навантаження співударяння та проковзування у двох напрямках. Після встановленої (необхідної) кількості циклів навантаження у контакт з зразками вводяться одночасно два датчики та визначається лінійний знос зразків безпосередньо виміром зміни лінійних розмірів пари зразків. Для цього необхідна зупинка пристрою та попереднє відведення вузла задання температури 5 від зразків з використанням шарнірного з'єднання. Виходячи з вищевикладеного можна зробити висновок, що технічне рішення, яке заявляється, задовольняє критерію "Промислове застосування". Джерела інформації: 1. Пат. 15276 Україна, МПК G01N3/56. Пристрій для дослідження тертя / Івщенко Л.Й., Замковой B.C., Афонін В.О., Циганов В.В.; Запорізький національний технічний університет. №u200600110; Заявл.2006.03.01;Опубл.2006.15.06. 2. Пат. 39986 Україна, МПК G01N3/56. Пристрій для дослідження тертя / Івщенко Л.Й., Циганов В.В. Чорний В.И.; Запорізький національний технічний університет. - №u200810724; Заявл.2008.28.08; Опубл.2009.25.03. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
