Друкована резонаторна антена
Номер патенту: 53684
Опубліковано: 11.10.2010
Автори: Голинський Василь Дмитрович, Яковенко Євгенія Ігорівна, Гліненко Лариса Костянтинівна
Формула / Реферат
Друкована резонаторна антена, до складу якої входить прямокутна провідна пластина, розташована на діелектричному прошарку з провідним екраном, збуджуючий штир, з'єднаний з провідною пластиною у точці на її осі симетрії, коаксіальний фідер, центральний провідник якого через отвір у провідному екрані та діелектричному прошарку приєднаний до збуджуючого штиря, а його зовнішній провідник - до провідного екрана, яка відрізняється тим, що прямокутна провідна пластина виконана з прямокутними врізуваннями на широкому та вузькому боках симетрично до її центра.
Текст

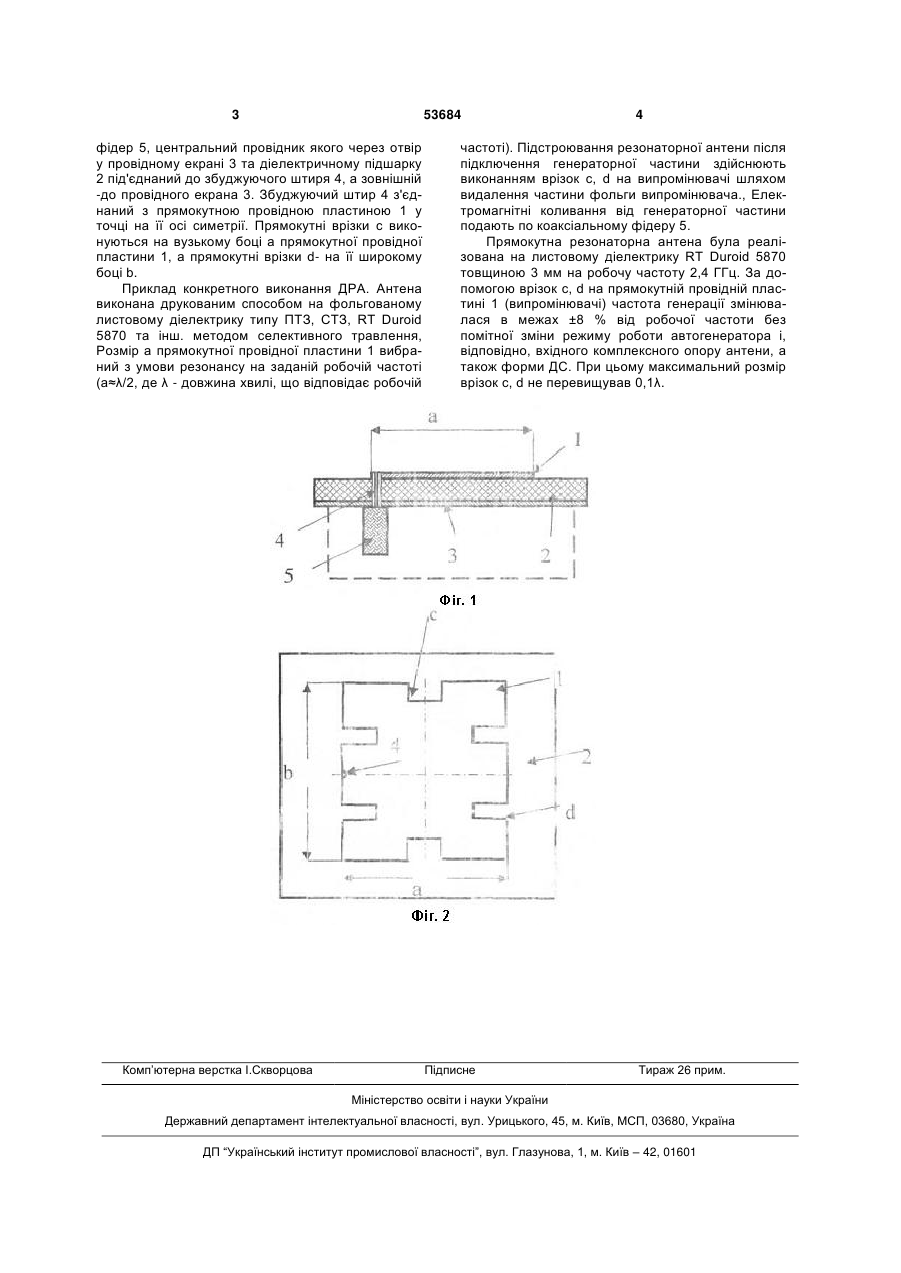

Друкована резонаторна антена, до складу якої входить прямокутна провідна пластина, розташо 3 53684 фідер 5, центральний провідник якого через отвір у провідному екрані 3 та діелектричному підшарку 2 під'єднаний до збуджуючого штиря 4, а зовнішній -до провідного екрана 3. Збуджуючий штир 4 з'єднаний з прямокутною провідною пластиною 1 у точці на її осі симетрії. Прямокутні врізки с виконуються на вузькому боці а прямокутної провідної пластини 1, а прямокутні врізки d- на її широкому боці b. Приклад конкретного виконання ДРА. Антена виконана друкованим способом на фольгованому листовому діелектрику типу ПТЗ, СТЗ, RT Duroid 5870 та інш. методом селективного травлення, Розмір а прямокутної провідної пластини 1 вибраний з умови резонансу на заданій робочій частоті (а≈λ/2, де λ - довжина хвилі, що відповідає робочій Комп’ютерна верстка І.Скворцова 4 частоті). Підстроювання резонаторної антени після підключення генераторної частини здійснюють виконанням врізок с, d на випромінювачі шляхом видалення частини фольги випромінювача., Електромагнітні коливання від генераторної частини подають по коаксіальному фідеру 5. Прямокутна резонаторна антена була реалізована на листовому діелектрику RT Duroid 5870 товщиною 3 мм на робочу частоту 2,4 ГГц. За допомогою врізок с, d на прямокутній провідній пластині 1 (випромінювачі) частота генерації змінювалася в межах ±8 % від робочої частоти без помітної зміни режиму роботи автогенератора і, відповідно, вхідного комплексного опору антени, а також форми ДС. При цьому максимальний розмір врізок с, d не перевищував 0,1λ. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPrinted cavity antenna
Автори англійськоюYakovenko Yevheniia Ihorivna, Hlinenko Larisa Konstantinovna, Holynskyi Vasyl Dmytrovych
Назва патенту російськоюПечатная резонаторная антенна
Автори російськоюЯковенко Евгения Игоревна, Глиненко Лариса Костантиновна, Голинский Василий Дмитриевич
МПК / Мітки
МПК: H01Q 1/38
Мітки: друкована, антена, резонаторна
Код посилання
<a href="https://ua.patents.su/2-53684-drukovana-rezonatorna-antena.html" target="_blank" rel="follow" title="База патентів України">Друкована резонаторна антена</a>
