Адаптивна система розвороту космічного літального апарата
Номер патенту: 53722
Опубліковано: 11.10.2010
Автори: Кописов Олег Едуардович, Кулік Анатолій Степанович, Нгуєн Тхань Шон, Бандура Іван Миколайович
Формула / Реферат
Адаптивна система розвороту космічного літального апарата, яка містить датчик кута, вихід якого під'єднаний до першого входу блока керування, датчик кутової швидкості, вихід якого під'єднаний до другого входу блока керування, а вихід блока керування через блок підсилювачів потужності підключений до релейних виконавчих органів, яка відрізняється тим, що в неї введений пристрій адаптації, вхід якого під'єднаний до виходу датчика кутової швидкості, а його вихід під'єднаний до третього входу блока керування.
Текст

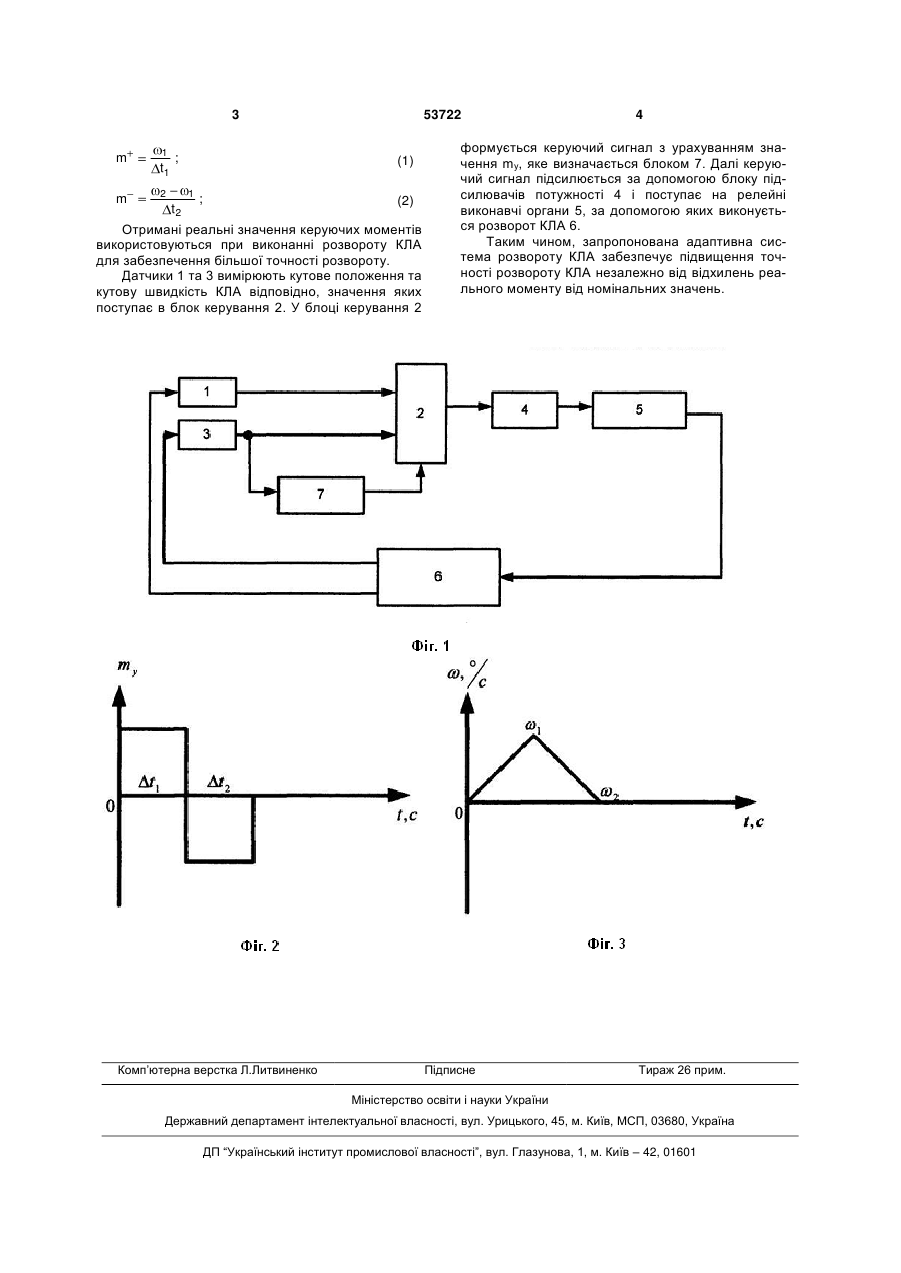

Адаптивна система розвороту космічного літального апарата, яка містить датчик кута, вихід 3 m m 1 t1 ; 2 (1) 1 t2 53722 ; (2) Отримані реальні значення керуючих моментів використовуються при виконанні розвороту КЛА для забезпечення більшої точності розвороту. Датчики 1 та 3 вимірюють кутове положення та кутову швидкість КЛА відповідно, значення яких поступає в блок керування 2. У блоці керування 2 Комп’ютерна верстка Л.Литвиненко 4 формується керуючий сигнал з урахуванням значення mу, яке визначається блоком 7. Далі керуючий сигнал підсилюється за допомогою блоку підсилювачів потужності 4 і поступає на релейні виконавчі органи 5, за допомогою яких виконується розворот КЛА 6. Таким чином, запропонована адаптивна система розвороту КЛА забезпечує підвищення точності розвороту КЛА незалежно від відхилень реального моменту від номінальних значень. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdaptive system for turning spacecraft
Автори англійськоюKulik Anatolii Stepanovych, Bandura Ivan Mykolaiovych, Kopysov Oleh Eduardovych, Nguyen Thanh Chon
Назва патенту російськоюАдаптивная система разворота космического летательного аппарата
Автори російськоюКулик Анатолий Степанович, Бандура Иван Николаевич, Кописов Олег Эдуардович, Нгуен Тхань Шон
МПК / Мітки
МПК: B64G 1/24
Мітки: космічного, літального, адаптивна, система, апарата, розвороту
