Адаптивна система демпфірування початкової кутової швидкості космічного літального апарата
Номер патенту: 53727
Опубліковано: 11.10.2010
Автори: Богатюк Ольга Анатоліївна, Кулік Анатолій Степанович, Бандура Іван Миколайович
Формула / Реферат
Адаптивна система демпфірування початкової кутової швидкості космічного літального апарата, що містить датчик кутової швидкості, вихід якого приєднаний до першого входу блока керування, вихід якого через блок підсилювачів потужності з'єднаний з релейними виконавчими органами, яка відрізняється тим, що в неї введений блок визначення збурюючого моменту, вхід якого з'єднаний з виходом датчика кутової швидкості, а його вихід з'єднаний з другим входом блока керування.
Текст

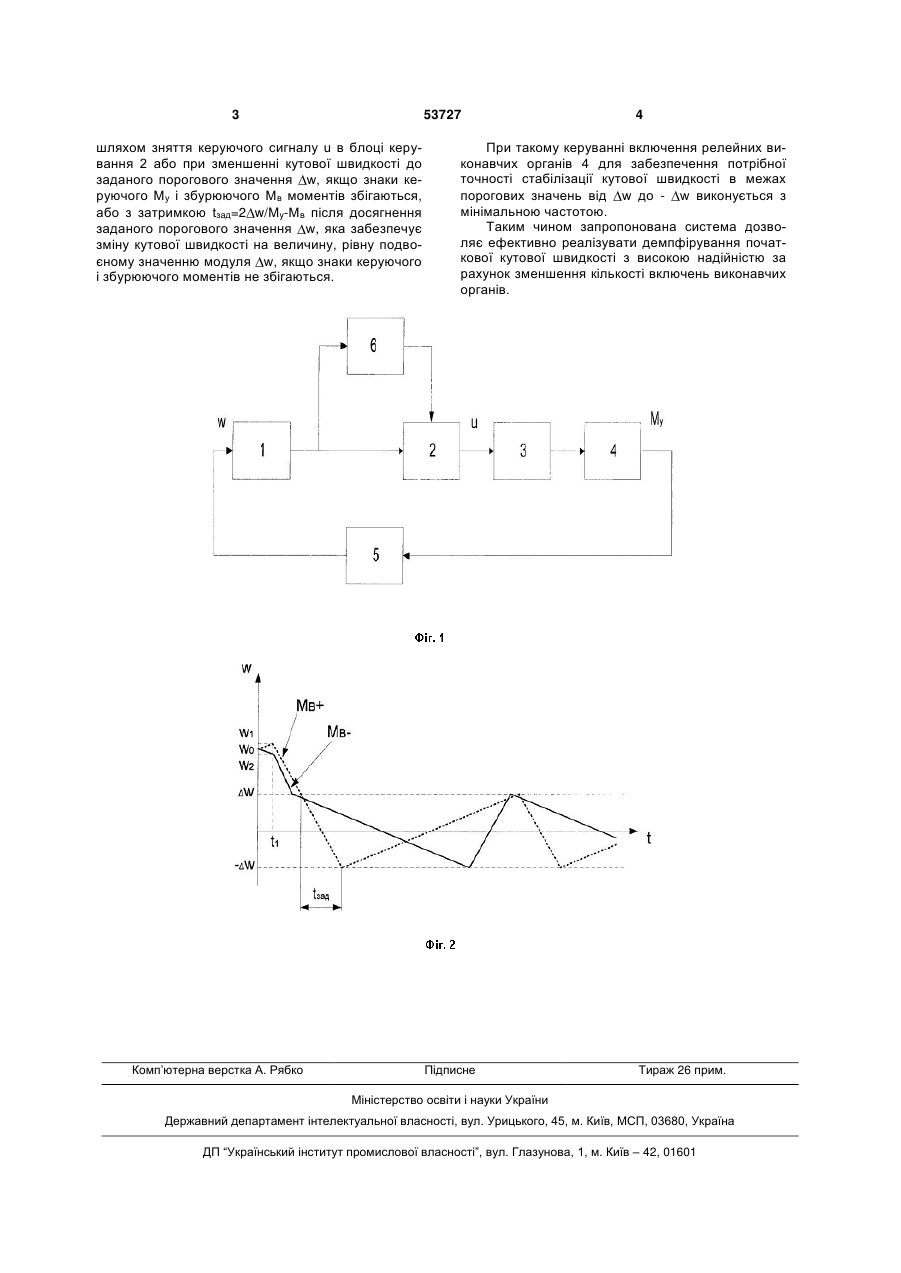

Адаптивна система демпфірування початкової кутової швидкості космічного літального апарата, що містить датчик кутової швидкості, вихід якого приєднаний до першого входу блока керування, вихід якого через блок підсилювачів потужності з'єднаний з релейними виконавчими органами, яка відрізняється тим, що в неї введений блок визначення збурюючого моменту, вхід якого з'єднаний з виходом датчика кутової швидкості, а його вихід з'єднаний з другим входом блока керування. (19) (21) u201007069 (22) 07.06.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) КУЛІК АНАТОЛІЙ СТЕПАНОВИЧ, БАНДУРА ІВАН МИКОЛАЙОВИЧ, БОГАТЮК ОЛЬГА АНАТОЛІЇВНА (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" 3 53727 шляхом зняття керуючого сигналу u в блоці керування 2 або при зменшенні кутової швидкості до заданого порогового значення w, якщо знаки керуючого Му і збурюючого Мв моментів збігаються, або з затримкою tзaд=2 w/My-Мв після досягнення заданого порогового значення w, яка забезпечує зміну кутової швидкості на величину, рівну подвоєному значенню модуля w, якщо знаки керуючого і збурюючого моментів не збігаються. Комп’ютерна верстка А. Рябко 4 При такому керуванні включення релейних виконавчих органів 4 для забезпечення потрібної точності стабілізації кутової швидкості в межах порогових значень від w до - w виконується з мінімальною частотою. Таким чином запропонована система дозволяє ефективно реалізувати демпфірування початкової кутової швидкості з високою надійністю за рахунок зменшення кількості включень виконавчих органів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdaptive system for damping initial angular velocity of spacecraft
Автори англійськоюKulik Anatolii Stepanovych, Bandura Ivan Mykolaiovych, Bohatiuk Olha Anatoliivna
Назва патенту російськоюАдаптивная система демпфирования начальной угловой скорости космического летательного аппарата
Автори російськоюКулик Анатолий Степанович, Бандура Иван Николаевич, Богатюк Ольга Анатольевна
МПК / Мітки
МПК: B64G 1/24
Мітки: літального, кутової, початкової, апарата, система, космічного, швидкості, адаптивна, демпфірування
