Кореневикопуючий пристрій

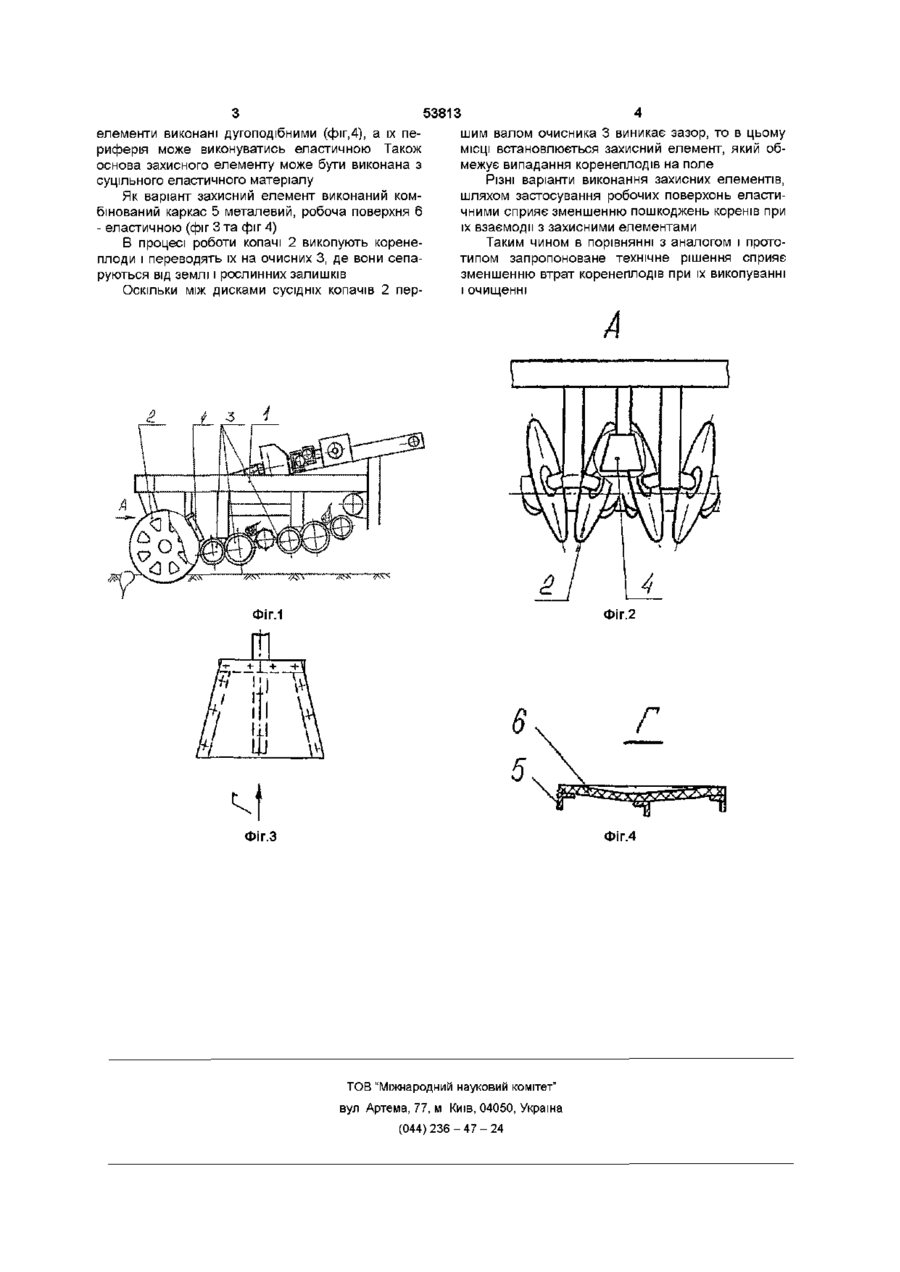

1 Кореневикопуючий пристрій, що містить раму, в передній частині якої змонтований дисковий копач, а за ним шнековий очисник, який відрізняється тим, що між копачами та першим шнековим очисним валом встановлені захисні елементи, виконані у вигляді рівнобедреної тра пеції, бокові сторони якої мають кут нахилу, рівний куту нахилу дисків в перерізі, перпендикулярному до руху кореневикопуючого пристрою 2 Кореневикопуючий пристрій за п 1, який відрізняється тим, що в поперечному перерізі захисні елементи виконані дугоподібними 3 Кореневикопуючий пристрій за п 1, який відрізняється тим що периферія захисного елемента виконана еластичною 4 Кореневикопуючий пристрій за п 1, який відрізняється тим, що захисний елемент виконаний еластичним 5 Кореневикопуючий пристрій за п 1, який відрізняється тим, що захисний елемент виконаний комбінованим, каркас - металевим, а робоча поверхня - еластичною Винахід відноситься до галузі сільськогосподарського машинобудування, а саме до машин для збирання коренеплодів цукрових буряків Відомий транспортно-очисний пристрій (а с СРСР №1727645 МКВ А01Д 33/08, Бюл №15, 1992р), що містить раму в передній частині якої змонтований дисковий копач, а за ним шнековий, очисник Аналог Недоліком такого пристрою є втрати коренеплодів зі сторони дисків сусідніх копачів Також відомий викопуючо-очисний пристрій для коренеплодів патент України №9537А, МКВ 6А01Д 33/08, Бюл №3, 1996р), що містять раму, в передній частині якої змонтований дисковий копач, а за ним шнековий очисник Прототип Недоліком такого пристрою є втрати коренеплодів в зоні між дисками сусідніх копачів та першим валом шнекового очисника В основу винаходу покладена задача вдосконалення корневикопуючого пристрою, в якому введенням в конструкції захистних елементів між дисками сусідніх копачів забезпечується зменшення втрат коренеплодів і за рахунок цього підвищується питомий вихід цукроносної сировини Поставлена задача досягається за рахунок того, що в кореневикопуючому пристрої, що містить раму, в передній частині якої змонтований дисковий копач, а за ним шнековий очисник, згідно винаходу вводиться те, що між копачами та першим шнековим очисним валом встановлені захисні елементи, виконані, у вигляді рівнобедреної трапеції, бокові сторони якої мають кут нахилу рівний куту нахилу дисків в перерізі перпендикулярному до руху кореневикопуючого пристрою, причому захисні елементи переважно виготовляються з еластичного матеріалу Суттєві ознаки формули винаходу направлені на зменшення втрат та пошкоджень коренеплодів Кореневикопуючий пристрій зображений на фіг1, фіг 2 - вигляд по А на фіг 1 , фіг 3 варіант комбінованого виконання захисного елементу, фіг 4 - вигляд по Г на фіг 4 Кореневикопуючий пристрій складається з рами 1, в передній частині якої змонтований дисковий копач 2, а за ним шнековий очисник 3 Між копачами 2 та першим шнековим очисним валом З встановлені захисні елементи 4, виконані у вигляді рівнобедреної трапеції, бокові сторони якої мають кут нахилу рівний куту нахилу копачів 2 в перерізі перпендикулярному до руху кореневикопуючого пристрою Як варіант в поперечному перерізі захисні СО 00 го ю 53813 шим валом очисника 3 виникає зазор, то в цьому елементи виконані дугоподібними (фіг,4), а їх пеМІСЦІ встановлюється захисний елемент, який обриферія може виконуватись еластичною Також межує випадання коренеплодів на поле основа захисного елементу може бути виконана з суцільного еластичного матеріалу РІЗНІ варіанти виконання захисних елементів, шляхом застосування робочих поверхонь еластиЯк варіант захисний елемент виконаний комчними сприяє зменшенню пошкоджень коренів при бінований каркас 5 металевий, робоча поверхня 6 їх взаємодії з захисними елементами - еластичною (фіг 3 та фіг 4) Таким чином в порівнянні з аналогом і протоВ процесі роботи копачі 2 викопують коренетипом запропоноване технічне рішення сприяє плоди і переводять їх на очисних 3, де вони сепазменшенню втрат коренеплодів при їх викопуванні руються від землі і рослинних залишків і очищенні Оскільки МІЖ дисками сусідніх копачів 2 пер А Фіг.2 ФІГ.1 Фіг.4 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
