Формула / Реферат

Подрібнювач-навантажувач мінеральних добрив, який навішений на трактор, що включає робочий орган у вигляді набору приводних фрез, закріплених на рамі, приймальний бункер та розміщений під ним похилий транспортер із скребками, який відрізняється тим, що як трактор використовується тракторний навантажувач фронтально-перекидний ПФП-1,2, набір фрез розміщено в бункері над транспортером, а між набором фрез та транспортером розміщено паралельно останньому решето, з'єднане з кожухом в його нижній частині, який охоплює розташований нижче решета лопатевий бітер, паралельний осі обертання фрез, причому кожух іншим кінцем з'єднаний з вертикальною напрямною потоку недоподрібнених добрив, яка має криволінійну форму у верхній частині, закриту зверху клином, вздовж нижнього кінця решета закріплена вертикальна перегородка з отвором над решетом, а скребки похилого транспортера виконані еластичними з можливістю контакту з решетом знизу.

Текст

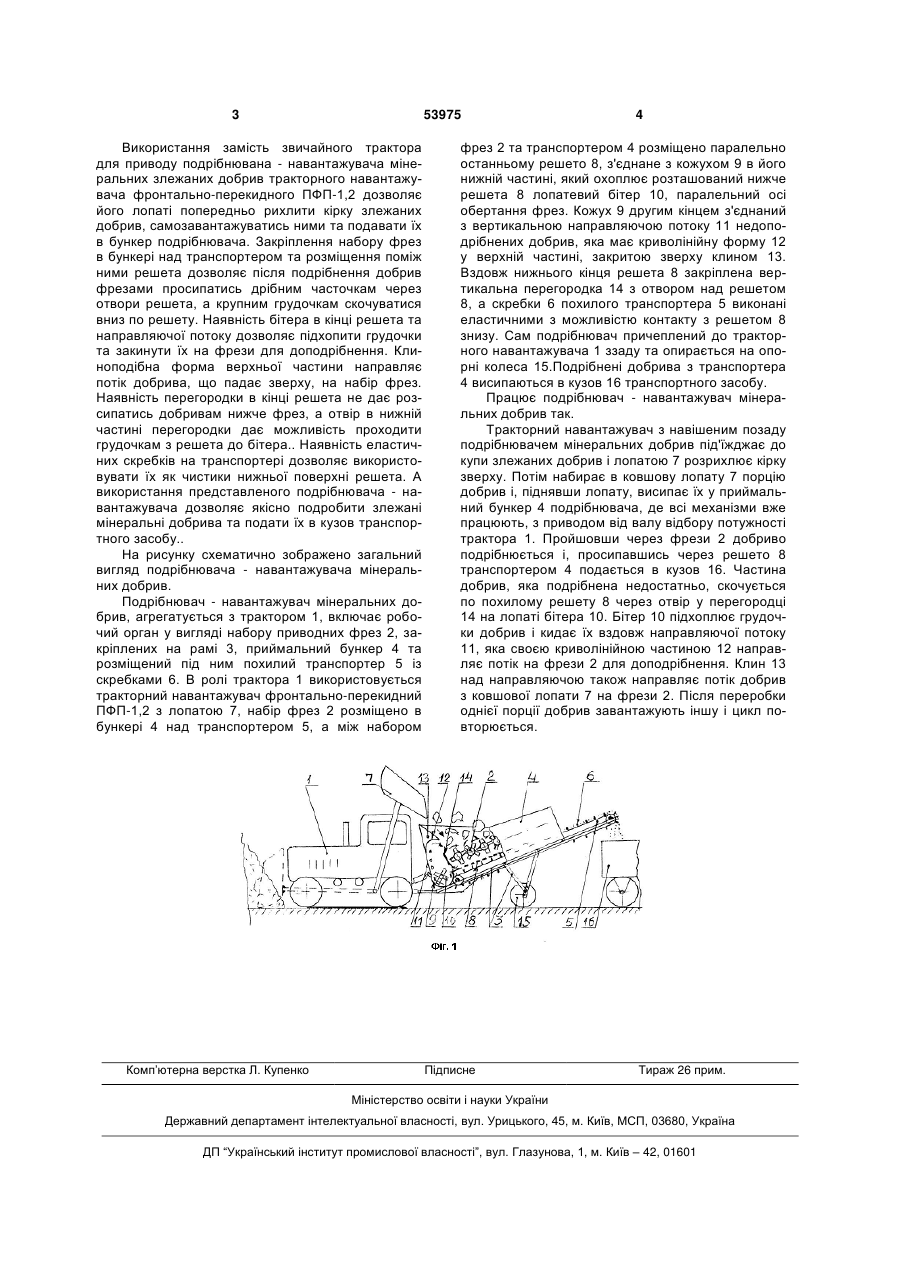

Подрібнювач-навантажувач мінеральних добрив, який навішений на трактор, що включає робочий орган у вигляді набору приводних фрез, закріплених на рамі, приймальний бункер та розміщений під ним похилий транспортер із скребками, який відрізняється тим, що як трактор використовується тракторний навантажувач фронта 3 53975 Використання замість звичайного трактора для приводу подрібнювана - навантажувача мінеральних злежаних добрив тракторного навантажувача фронтально-перекидного ПФП-1,2 дозволяє його лопаті попередньо рихлити кірку злежаних добрив, самозавантажуватись ними та подавати їх в бункер подрібнювача. Закріплення набору фрез в бункері над транспортером та розміщення поміж ними решета дозволяє після подрібнення добрив фрезами просипатись дрібним часточкам через отвори решета, а крупним грудочкам скочуватися вниз по решету. Наявність бітера в кінці решета та направляючої потоку дозволяє підхопити грудочки та закинути їх на фрези для доподрібнення. Клиноподібна форма верхньої частини направляє потік добрива, що падає зверху, на набір фрез. Наявність перегородки в кінці решета не дає розсипатись добривам нижче фрез, а отвір в нижній частині перегородки дає можливість проходити грудочкам з решета до бітера.. Наявність еластичних скребків на транспортері дозволяє використовувати їх як чистики нижньої поверхні решета. А використання представленого подрібнювача - навантажувача дозволяє якісно подробити злежані мінеральні добрива та подати їх в кузов транспортного засобу.. На рисунку схематично зображено загальний вигляд подрібнювача - навантажувача мінеральних добрив. Подрібнювач - навантажувач мінеральних добрив, агрегатується з трактором 1, включає робочий орган у вигляді набору приводних фрез 2, закріплених на рамі 3, приймальний бункер 4 та розміщений під ним похилий транспортер 5 із скребками 6. В ролі трактора 1 використовується тракторний навантажувач фронтально-перекидний ПФП-1,2 з лопатою 7, набір фрез 2 розміщено в бункері 4 над транспортером 5, а між набором Комп’ютерна верстка Л. Купенко 4 фрез 2 та транспортером 4 розміщено паралельно останньому решето 8, з'єднане з кожухом 9 в його нижній частині, який охоплює розташований нижче решета 8 лопатевий бітер 10, паралельний осі обертання фрез. Кожух 9 другим кінцем з'єднаний з вертикальною направляючою потоку 11 недоподрібнених добрив, яка має криволінійну форму 12 у верхній частині, закритою зверху клином 13. Вздовж нижнього кінця решета 8 закріплена вертикальна перегородка 14 з отвором над решетом 8, а скребки 6 похилого транспортера 5 виконані еластичними з можливістю контакту з решетом 8 знизу. Сам подрібнювач причеплений до тракторного навантажувача 1 ззаду та опирається на опорні колеса 15.Подрібнені добрива з транспортера 4 висипаються в кузов 16 транспортного засобу. Працює подрібнювач - навантажувач мінеральних добрив так. Тракторний навантажувач з навішеним позаду подрібнювачем мінеральних добрив під'їжджає до купи злежаних добрив і лопатою 7 розрихлює кірку зверху. Потім набирає в ковшову лопату 7 порцію добрив і, піднявши лопату, висипає їх у приймальний бункер 4 подрібнювача, де всі механізми вже працюють, з приводом від валу відбору потужності трактора 1. Пройшовши через фрези 2 добриво подрібнюється і, просипавшись через решето 8 транспортером 4 подається в кузов 16. Частина добрив, яка подрібнена недостатньо, скочується по похилому решету 8 через отвір у перегородці 14 на лопаті бітера 10. Бітер 10 підхоплює грудочки добрив і кидає їх вздовж направляючої потоку 11, яка своєю криволінійною частиною 12 направляє потік на фрези 2 для доподрібнення. Клин 13 над направляючою також направляє потік добрив з ковшової лопати 7 на фрези 2. Після переробки однієї порції добрив завантажують іншу і цикл повторюється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Loading mineral fertilizer crusher
