Формула / Реферат

Геліосушарка для пиломатеріалів, яка являє собою збірну рамну конструкцію і включає в себе прозорі передню вертикальну і похилу стінки, дві бокові із подвійним заскленням стінки та задню теплоізольовану стінку з припливно-витяжними каналами, акумулятори сонячної радіації, яка відрізняється тим, що для поглинання і акумулювання сонячної енергії використовуються плоскі керамічні колектори, довжина хвиль випромінювання яких відповідає тепловому випромінюванню і дуже добре узгоджується з оптичними властивостями деревини, звичайне каміння (гравій), що має матово-чорний колір і вистеляє низ сушарки, причому для забезпечення роботи сушарки в нічний час та в похмуру погоду передбачено використання трубних калориферів, заповнених солями-кристалогідратами.

Текст

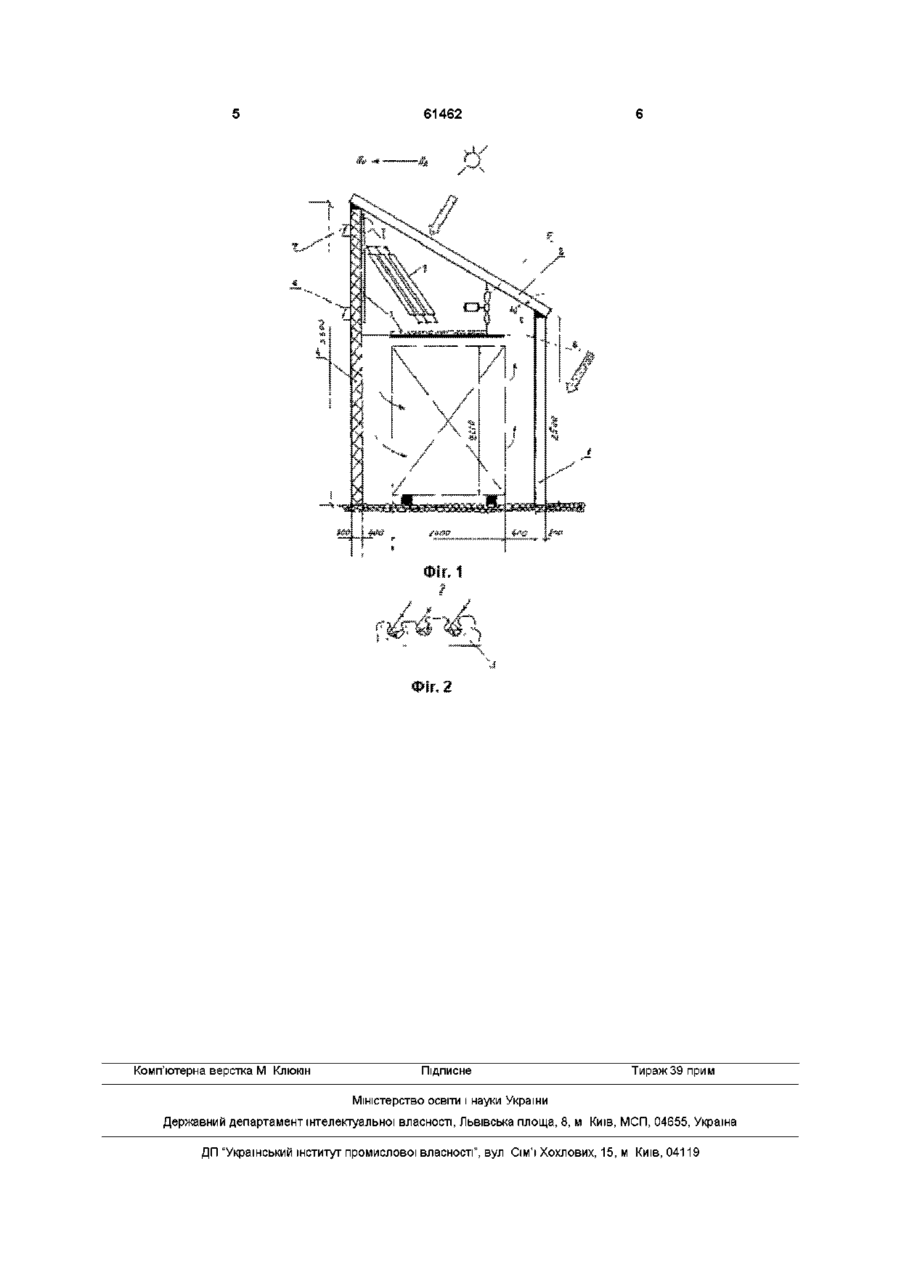

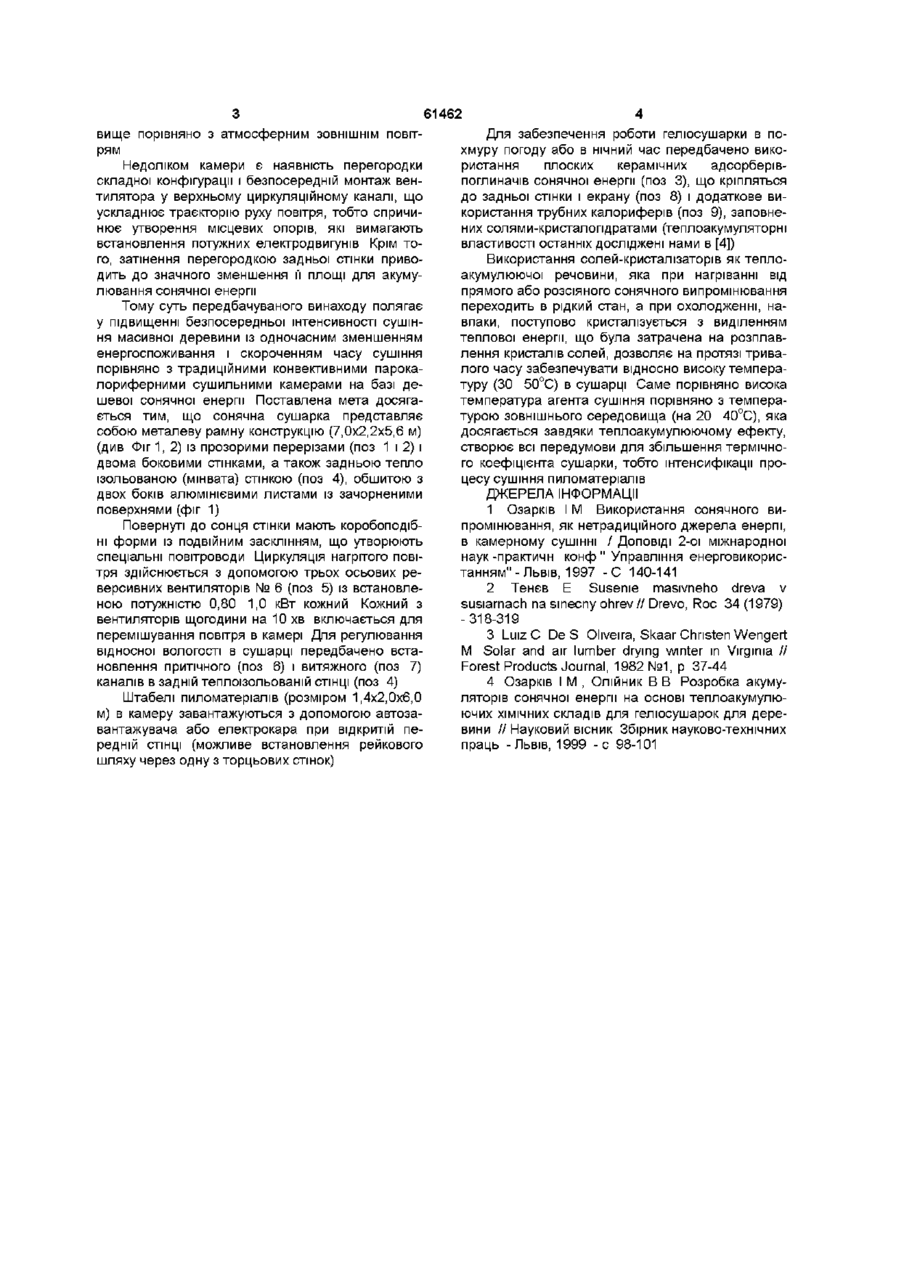

Гелюсушарка для пиломатеріалів, яка являє собою збірну рамну конструкцію і включає в себе прозорі передню вертикальну і похилу стінки, дві бокові із подвійним заскленням стінки та задню теплоізольовану стінку з припливно-витяжними каналами, акумулятори сонячної радіації, яка від різняється тим, що для поглинання і акумулювання сонячної енергії використовуються плоскі керамічні колектори, довжина хвиль випромінювання яких відповідає тепловому випромінюванню і дуже добре узгоджується з оптичними властивостями деревини, звичайне каміння (гравій), що має матово-чорний колір і вистеляє низ сушарки, причому для забезпечення роботи сушарки в нічний час та в похмуру погоду передбачено використання трубних калориферів, заповнених солямикристалопдратами Винахід відноситься до техніки сушіння деревини і може бути використаний в деревообробній промисловості переважно для сушіння пиломатеріалів ( дощок, чорнових меблевих заготовок, тарних дощечок) В зв'язку з тим, що на традиційне парокалориферне конвективне сушіння пилопродукцм затрачається 70 75% загальнозаводських витрат тепла і 50 60% електроенергії [1], то використання енергії сонячного випромінювання, як екологічно чистого і дешевого джерела теплової енергії, має дуже практичне значення Можливість використання енергії сонячної радіації для сушіння пиломатеріалів вперше була підтверджена експериментальне в тропічних країнах (Пуерто-Ріко, Індії, Тайвані, Уганді, Пакистані , Сірії, Бразилії, Ганді і т д ) , а пізніше - в країнах з помірним кліматом (Канаді, США, Болгари, Польщі, Німеччині, Чехи, Роси і Україні) Слід відзначити, що незважаючи на багаточисленність різних конструкцій сушильних камер, більшість з них є прототипами лоїзолятор використовувалась скловата Для створення циркуляції повітря (агента сушіння) використовувались чотири осьових вентилятори, а для регулювання параметрів режиму сушіння приточно-витяжні канали, що знаходились в задній Зокрема, Е Тенєв [2], з метою підвищення ефективності сушіння деревини на базі використання сонячної енергії, запропонував сушарку рамної конструкції, яка складалася з передньої і верхньої передньої світлих стінок і задньої та бокових теплоізольованих стінок, в одній з яких були двері для завантаження матеріалу При цьому прозорі по відношенню до сонячного випромінювання стінки камери складались з двох віконних стекол (склів), МІЖ ЯКИМИ утворився повітряний канал Задня стіна, як і дві бокові стінки були з металевими обшивками, між якими як теп СТІНЦІ камери Кут нахилу верхньої передньої стінки по відношенню до кута падіння сонячних променів коливався в межах 42 90° Температура в гелюсушарці була на 25 30° вищою за температуру зовнішнього оточуючого повітря Густина прямої сонячної радіації для території Болгарії коливалась від 2093 кДж/(м2 год) до 2623 кДж/(м2 год) при тривалості сонячного освітлення 173 години на місяць взимку і 387 години на місяць влітку Дана сушарка дозволяла висушувати один штабель пиломатеріалів розміром 1,2x1,2x4,0 м Сам штабель формувався в камері і складався на нижню панель камери, що вимагало додаткових затрат матеріалу для виготовлення даної панелі, так і виключалась можливість використання механізмів для завантаження і розвантаження штабеля Автори роботи [3] пропонують також сонячну сушарку рамної конструкції, в якій як прозорий матеріал використовується подвійна плівка, що пропускає 90 92% сонячного випромінювання Для перемішування повітря в сушарці використовувався осьовий вентилятор №5 На задній теплоізоляційній СТІНЦІ камери знаходились приточно-витяжні канали для регулювання відносної вологості повітря (агента сушіння) Коливання температури складало на 17 22°С (О (О 61462 вище порівняно з атмосферним ЗОВНІШНІМ повітрям Недоліком камери є наявність перегородки складної конфігурації і безпосередній монтаж вентилятора у верхньому циркуляційному каналі, що ускладнює траєкторію руху повітря, тобто спричинює утворення місцевих опорів, які вимагають встановлення потужних електродвигунів Крім того, затінення перегородкою задньої стінки приводить до значного зменшення її площі для акумулювання сонячної енергії Тому суть передбачуваного винаходу полягає у підвищенні безпосередньої інтенсивності сушіння масивної деревини із одночасним зменшенням енергоспоживання і скороченням часу сушіння порівняно з традиційними конвективними парокалориферними сушильними камерами на базі дешевої сонячної енергії Поставлена мета досягається тим, що сонячна сушарка представляє собою металеву рамну конструкцію (7,0x2,2x5,6 м) (див Фіг 1, 2) із прозорими перерізами (поз 1 і 2) і двома боковими стінками, а також задньою тепло ізольованою (мінвата) стінкою (поз 4), обшитою з двох боків алюмінієвими листами із зачорненими поверхнями (фіг 1) Повернуті до сонця стінки мають коробоподібні форми із подвійним засклінням, що утворюють спеціальні повітроводи Циркуляція нагрітого повітря здійснюється з допомогою трьох осьових реверсивних вентиляторів № 6 (поз 5) із встановленою потужністю 0,80 1,0 кВт кожний Кожний з вентиляторів щогодини на 10 хв включається для перемішування повітря в камері Для регулювання відносної вологості в сушарці передбачено встановлення притічного (поз 6) і витяжного (поз 7) каналів в задній теплоізольованій СТІНЦІ (ПОЗ 4) Штабелі пиломатеріалів (розміром 1,4x2,0x6,0 м) в камеру завантажуються з допомогою автозавантажувача або електрокара при відкритій передній СТІНЦІ (можливе встановлення рейкового шляху через одну з торцьових стінок) Для забезпечення роботи гелюсушарки в похмуру погоду або в нічний час передбачено використання плоских керамічних адсорберівпоглиначів сонячної енергії (поз 3), що кріпляться до задньої стінки і екрану (поз 8) і додаткове використання трубних калориферів (поз 9), заповнених солями-кристалогідратами (теплоакумуляторні властивості останніх досліджені нами в [4]) Використання солей-кристалізаторів як теплоакумулюючої речовини, яка при нагріванні від прямого або розсіяного сонячного випромінювання переходить в рідкий стан, а при охолодженні, навпаки, поступово кристалізується з виділенням теплової енергії, що була затрачена на розплавлення кристалів солей, дозволяє на протязі тривалого часу забезпечувати відносно високу температуру (ЗО 50°С) в сушарці Саме порівняно висока температура агента сушіння порівняно з температурою зовнішнього середовища (на 20 40°С), яка досягається завдяки теплоакумулюючому ефекту, створює всі передумови для збільшення термічного коефіцієнта сушарки, тобто інтенсифікації процесу сушіння пиломатеріалів ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Озарків І М Використання сонячного випромінювання, як нетрадиційного джерела енергії, в камерному сушінні / ДОПОВІДІ 2-ої міжнародної наук -практичн конф " Управління енерговикористанням"- Львів, 1997 -С 140-141 2 Тенєв Е Suseme masivneho dreva v susiarnach па smecny ohrev // Drevo, Roc 34 (1979) -318-319 3 Luiz С De S Ohveira, Skaar Christen Wengert M Solar and air lumber drying winter in Virginia // Forest Products Journal, 1982 №1, p 37-44 4 Озарків I M , Олійник В В Розробка акумуляторів сонячної енергії на основі теплоакумулюючих ХІМІЧНИХ складів для гелюсушарок для деревини // Науковий вісник Збірник науково-технічних праць -Львів, 1999 -с 98-101 61462 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Автори англійською

Ozarkiv Ihor Myroslavovych, Bilei Petro Vasyliovych, Ozarkiv Sviatoslav Ihorovych

Автори російською

Озаркив Игорь Мирославович, Билей Петр Васильевич, Озаркив Святослав Игоревич

МПК / Мітки

МПК: F26B 19/00

Мітки: геліосушарка, пиломатеріалів
