Пристрій для вимірювання вібраційних прискорень
Номер патенту: 54331
Опубліковано: 10.11.2010
Автори: Распопін Валерій Романович, Ольгард Леонід Шимонович, Хозя Павло Олександрович, Донченко Анатолій Володимирович
Формула / Реферат
Пристрій для вимірювання вібраційних прискорень, який складається з трьох частин - інтегрального акселерометра, фільтра низьких частот і підсилювача, виконаний як компактний пристрій зі схемними елементами, складові частини якого змонтовані на загальній друкованій платі, який відрізняється тим, що пристрій адаптується під різні види випробувань, без зміни складових частин, завдяки застосуванню універсального фільтра з можливістю регулювання смуги пропускання, розташовується у жорсткому захисному корпусі, який має знімну притискну кришку з герметизуючою прокладкою.
Текст

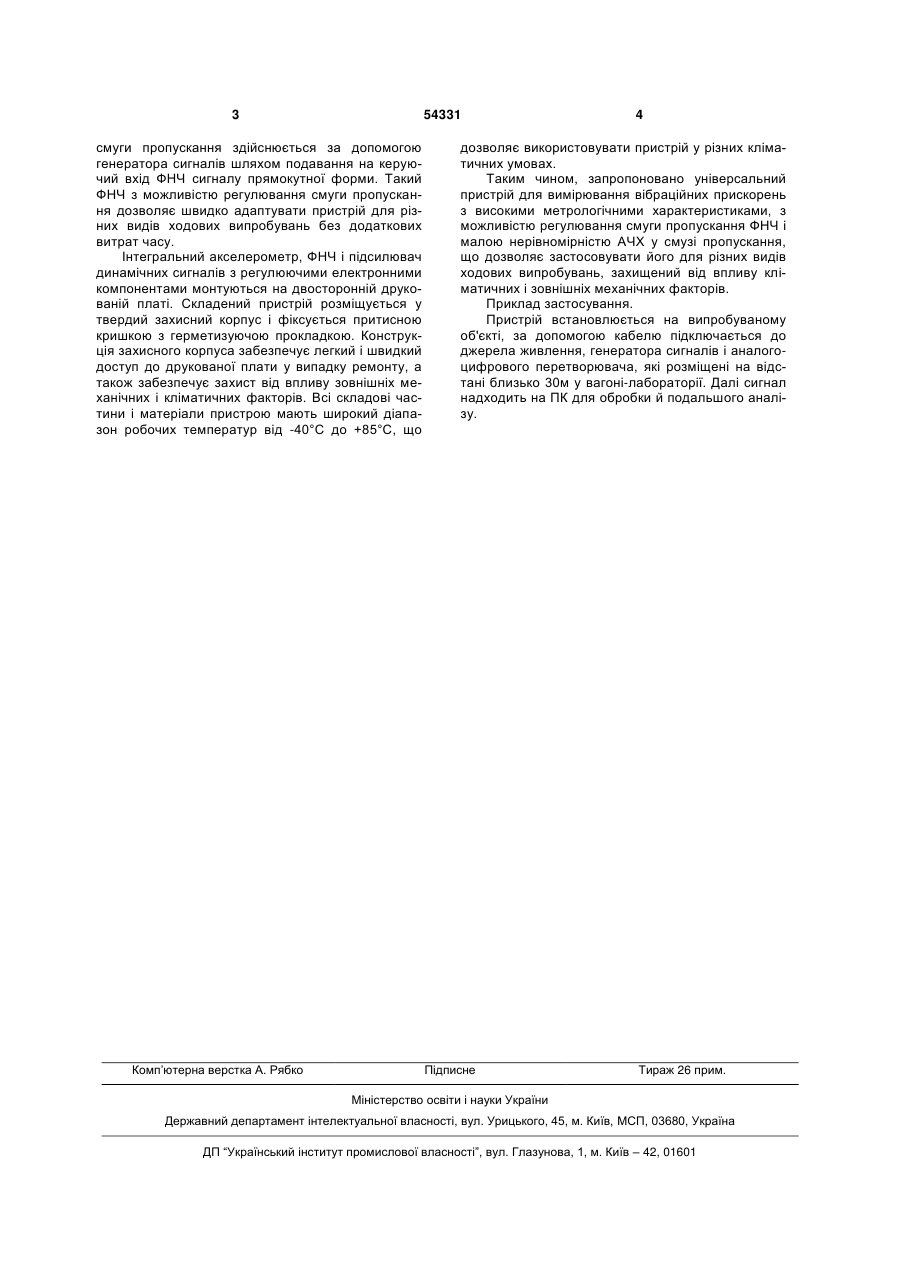

Пристрій для вимірювання вібраційних прискорень, який складається з трьох частин - інтегра 3 54331 смуги пропускання здійснюється за допомогою генератора сигналів шляхом подавання на керуючий вхід ФНЧ сигналу прямокутної форми. Такий ФНЧ з можливістю регулювання смуги пропускання дозволяє швидко адаптувати пристрій для різних видів ходових випробувань без додаткових витрат часу. Інтегральний акселерометр, ФНЧ і підсилювач динамічних сигналів з регулюючими електронними компонентами монтуються на двосторонній друкованій платі. Складений пристрій розміщується у твердий захисний корпус і фіксується притисною кришкою з герметизуючою прокладкою. Конструкція захисного корпуса забезпечує легкий і швидкий доступ до друкованої плати у випадку ремонту, а також забезпечує захист від впливу зовнішніх механічних і кліматичних факторів. Всі складові частини і матеріали пристрою мають широкий діапазон робочих температур від -40°С до +85°С, що Комп’ютерна верстка А. Рябко 4 дозволяє використовувати пристрій у різних кліматичних умовах. Таким чином, запропоновано універсальний пристрій для вимірювання вібраційних прискорень з високими метрологічними характеристиками, з можливістю регулювання смуги пропускання ФНЧ і малою нерівномірністю АЧХ у смузі пропускання, що дозволяє застосовувати його для різних видів ходових випробувань, захищений від впливу кліматичних і зовнішніх механічних факторів. Приклад застосування. Пристрій встановлюється на випробуваному об'єкті, за допомогою кабелю підключається до джерела живлення, генератора сигналів і аналогоцифрового перетворювача, які розміщені на відстані близько 30м у вагоні-лабораторії. Далі сигнал надходить на ПК для обробки й подальшого аналізу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of vibratory accelerations
Автори англійськоюDonchenko Anatolii Volodymyrovych, Olhard Leonid Shymonovych, Raspopin Valerii Romanovych, Khozia Pavlo Oleksandrovych
Назва патенту російськоюУстройство для измерения вибрационных ускорений
Автори російськоюДонченко Анатолий Владимирович, Ольгард Леонид Шимонович, Распопин Валерий Романович, Хозя Павел Александрович
МПК / Мітки
МПК: G01H 11/00
Мітки: прискорень, вібраційних, вимірювання, пристрій
