Спосіб зняття мідного ведучого пояска з корпуса артилерійського снаряда

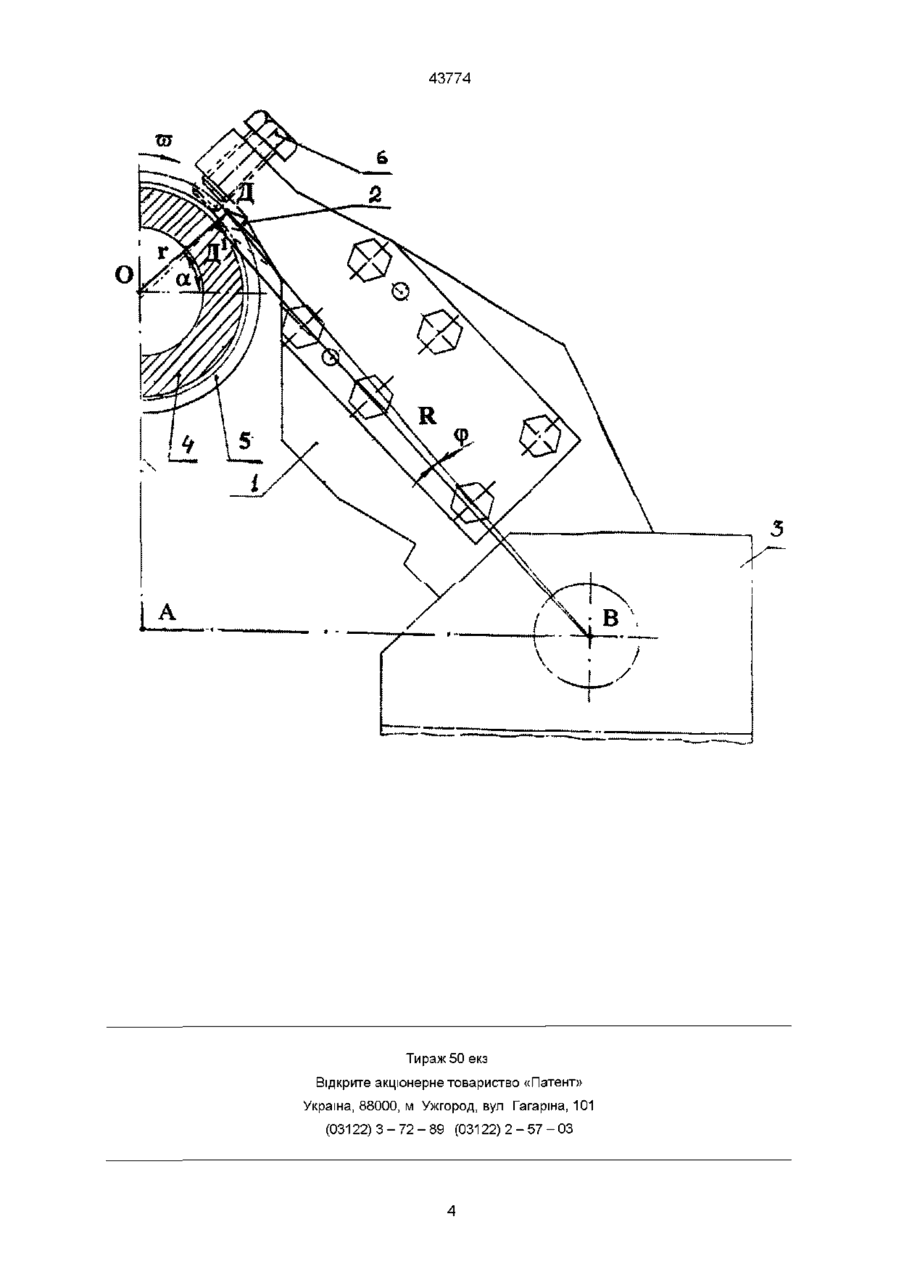

Спосіб зняття мідного ведучого пояска з артилерійського снаряда за допомогою різального інструмента при обертанні снаряда , який відрізняється тим, що зняття мідного ведучого пояска здійснюють за допомогою ножа, ширина різальної кромки якого на 1,5 - 2,0 мм менше ширини пояска, який установлений з можливістю повороту радіусом R навколо осі, що знаходиться на відстані АВ від вертикальної осі поперечного перерізу пояска, причому R і АВ визначають із виразів OA + r-sma R АВ = r + OA -sina cos a де ОА - відстань між віссю повороту ножа і горизонтальною віссю поперечного перерізу мідного пояска, г - ЗОВНІШНІЙ радіус мідного пояска, a - кут між горизонтальною віссю поперечного перерізу мідного пояска і перпендикуляром до дотичної в точці дотику різальної кромки ножа поверхні мідного пояска, при цьому зняття мідного ведучого пояска здійснюють поворотом ножа на кут врізання ф, який визначають із виразу Ф= ДД 1 -180 с 71-R де ДД 1 - товщина стінки мідного пояска cos a Винахід відноситься до способів утилізації артилерійських боєприпасів 85-152 мм калібру, непридатних до подальшого застосування і збереження на базах і арсеналах МО України Відомий спосіб зняття мідного ведучого пояска (МВП) з корпуса артилерійського снаряда на універсальному токарному верстаті за допомогою підрізного різця, яким підрізають метал тіла корпуса снаряда, що прилягає до пояска і рухом різця в сторону пояска підривають його в МІСЦІ стику Потім верстат зупиняють і вручну, за допомогою важеля, поясок розгинають до виходу його з канавки в корпусі снаряда (див "Інструкція по охороні праці при знятті мідного ведучого паска (МВП) з корпуса снарядів" що затверджена Головним інженером Донецького заводу гумово-технічних виробів 25 грудня 1995 року) Недоліком відомого способу є те, що при знятті пояска ушкоджується сталевий корпус снаряда, що надалі не дає можливості використовувати його при зборці нових боєприпасів вш По відомому способу губиться частина матеріалу (до 6%) ведучого пояска внаслідок зняття стружки і змішування и зі сталевою стружкою, що зрізується з корпуса снаряда Крім того, по відомому способу при знятті мідного ведучого пояска використовується ручна праця, внаслідок чого ця операція є трудомісткою і небезпечною В основу винаходу поставлене завдання розробити спосіб зняття мідного ведучого пояска, в якому за рахунок використання іншого різального інструмента та іншого способу врізання його в тіло мідного пояска виключається ручне розгинання паска, підвищується тим самим техніка безпеки робіт і продуктивність праці Крім того не ушкоджується корпус снаряда, який може бути використаний повторно при спорядженні нових снарядів Зберігається також повністю цінний матеріал пояска (мідь) Поставлене завдання досягається за рахунок того що в способі зняття мідного ведучого пояска з артилерійського снаряда за допомогою рі СО 43774 зального інструмента при обертанні снаряда , зняття мідного ведучого пояска здійснюють за допомогою ножа, ширина різальної кромки якого на 1,5-2,0 мм менше ширини пояска, і який встановлений з можливістю повороту радіусом R навколо осі, що відстоїть на відстані АВ від вертикальної осі поперечного перерізу пояска, причому R і АВ визначають із виразів _ OA + r-sma cos a АВ = r + OA -sina cos a де ОА - відстань між віссю повороту ножа і горизонтальною віссю поперечного перерізу мідного пояска, г - ЗОВНІШНІЙ радіус мідного пояска, a - кут між горизонтальною віссю поперечного перерізу мідного пояска і перпендикуляром до дотичні в точці дотику різальної кромки ножа поверхні мідного пояска, при цьому зняття мідного ведучого пояска здійснюють поворотом ножа на кут врізання, який визначають із виразу Ф= ДД 1 -180 с 71-R де ДД 1 - товщина стінки мідного паска В запропонованому способі ніж, врізаючись в тіло пояска, не тільки розриває, але одночасно розгинає його до виходу з канавки в корпусі снаряда Таким чином, скорочується час на зняття пояска, не потребується ручна праця, корпус снаряда залишається неушкодженим, не губиться матеріал мідного пояска Суть способу пояснюється малюнком, на якому схематично зображено установку снаряда та ножа відносно МВП на верстаті а.о Приклад здійснення способу зняття мідного ведучого пояска для снарядів калібру 100 мм Ці снаряди мають два МВП, один шириною 9 мм, а другий - 16 мм Діаметр корпуса снаряда дорівнює 99 мм, відстань між МВП -21,5 мм, ЗОВНІШ НІЙ радіус МВП - 53,25 мм, внутрішній - 47 мм У балансирі 1, поворот якого здійснюють від пдроприводу, установлюють два різальні ножі 2, кромка яких дорівнює, ВІДПОВІДНО, 7 мм І 14 мм Відстань між ножами 2 дорівнює 23,5 мм Балансир 1 кріпиться на осі в корпусі 3, що закріплений на станині верстата і може переміщатися в поперечному і подовжньому напрямках Радіус повороту ножів 2R вибирають із таблиці Наприклад, при мінімальному значенні АВ, рівному 205,3 мм і a = 41 °, R дорівнює 251,67 мм Конструкція балансира 1 дозволяє висувати й утеплювати ножі 2, а також жорстко закріплювати їх Встановлення робочих параметрів R і АВ здійснють у такий спосіб На верстат встановлюють і закріплюють корпус снаряда 4 без МВП 5 Ножі 2 встановлюють до забезпечення величини R на 3-4 мм менше значення Rmax -251,67 M M Корпус балансира 1 встановлюють на відстані АВ=205,3 мм таким чином, щоб ножі 2 стикалися з донною частиною канавки корпуса снаряда 4, призначеної для завальцювання МВП 5, з рівномірними бічними зазорами Обмежувальні болти 6 повинні упиратись в корпус снаряда 4 при повороті балансира 1 на кут ер, який дорівнює 5,6°, і забезпечити зазор між різальною кромкою ножа 2 і посадковою поверхнею МВП 5 у межах 0,5-0,8 мм Знімають корпус снаряда без МВП 5 і встановлюють снаряд із МВП 5 Здійснюють контрольне зняття МВП 5 При неврізанні ножів у МВП необхідно збільшити відстань АВ на 1-2 мм чи зменшити R за рахунок утоплення ножів на 1-2мм При цьому необхідно перевірити зазор між різальною кромкою ножів 2 і посадковою поверхнею МВП 5, як вказано вище ^max ABmin г; (калибр) 43,5; (85) 53,25; (100) 65;(122) 69,75; (130) 78;(152) 35 219,68 161,64 226,5 173,5 234,7 187,9 238,05 193,7 243,8 203,7 36 223,2 166,39 230,3 178,4 238,8 192,96 242,3 198,8 248,27 209,03 37 226,87 171,27 234,2 183,5 243,07 198,2 246,6 204,14 252,87 214,5 38 230,68 176,31 238,3 188,7 247,4 203,6 251,2 209,6 257,6 220,1 43774 Продовження таблиці 0 ^max ABmin а. г; (калибр) 43,5; (85) 53,25; (100) 65;(122) 69,75; (130) 78;(152) 39 234,68 181,5 242,58 194,04 252,09 209,16 255,9 215,2 262,6 225,9 40 238,85 186,86 247,04 199,58 256,9 214,9 260,88 221,13 267,8 231,9 41 243,2 192,4 251,67 205,3 261,9 220,9 266 227,2 273,1 238,1 42 247,75 198,1 256,53 211,22 267,2 227 271,3 233,43 278,8 244, 5 43 252,48 204,01 261,5 217,4 272,5 233,4 276,9 339,9 284,6 251,2 44 257,49 210,15 266,9 223,7 278,2 240,05 282,8 246,7 290,8 258,2 45 262,7 216,52 272,4 230,31 284,2 246,93 288,9 253,65 297,2 265,31 Роботу по налагоджуванню верстата повторюють до прорізання і зняття МВП 5 При врізанні ножів 2 у посадкову поверхню МВП 5 (метал корпуса снаряда) необхідно збільшити зазор між кромкою ножа 2 і посадковою поверхнею МВП 5 регулюванням обмежувальних болтів 6 без зміни R і АВ При неповному знятті матеріалу МВП 5 зазор необхідно зменшити При подальшій роботі по зняттю МВП 5 необхідно витримувати встановлені параметри для снарядів даного калібру При знятті МВП 5 з снарядів іншого калібру верстат переналагоджують 43774 ТХ Е Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43774
