Логічний елемент

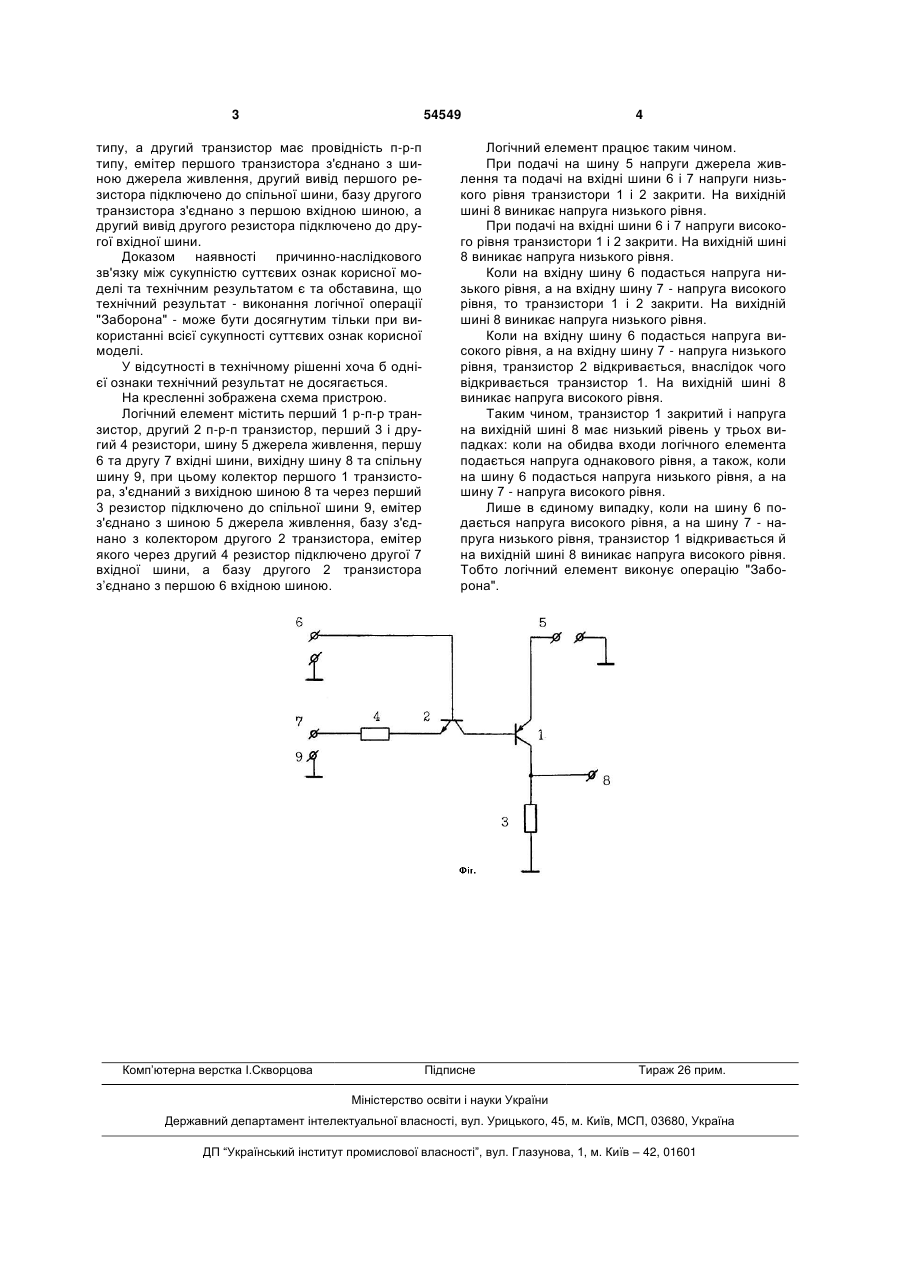

Логічний елемент, що містить перший і другий транзистори різного типу провідності, перший і другий резистори, шину джерела живлення, першу та другу вхідні шини, вихідну та спільну шини, при цьому колектор першого транзистора з'єднано з вихідною шиною та першим виводом першого ре 3 54549 типу, а другий транзистор має провідність п-р-п типу, емітер першого транзистора з'єднано з шиною джерела живлення, другий вивід першого резистора підключено до спільної шини, базу другого транзистора з'єднано з першою вхідною шиною, а другий вивід другого резистора підключено до другої вхідної шини. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі та технічним результатом є та обставина, що технічний результат - виконання логічної операції "Заборона" - може бути досягнутим тільки при використанні всієї сукупності суттєвих ознак корисної моделі. У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається. На кресленні зображена схема пристрою. Логічний елемент містить перший 1 р-п-р транзистор, другий 2 п-р-п транзистор, перший 3 і другий 4 резистори, шину 5 джерела живлення, першу 6 та другу 7 вхідні шини, вихідну шину 8 та спільну шину 9, при цьому колектор першого 1 транзистора, з'єднаний з вихідною шиною 8 та через перший 3 резистор підключено до спільної шини 9, емітер з'єднано з шиною 5 джерела живлення, базу з'єднано з колектором другого 2 транзистора, емітер якого через другий 4 резистор підключено другої 7 вхідної шини, а базу другого 2 транзистора з’єднано з першою 6 вхідною шиною. Комп’ютерна верстка І.Скворцова 4 Логічний елемент працює таким чином. При подачі на шину 5 напруги джерела живлення та подачі на вхідні шини 6 і 7 напруги низького рівня транзистори 1 і 2 закрити. На вихідній шині 8 виникає напруга низького рівня. При подачі на вхідні шини 6 і 7 напруги високого рівня транзистори 1 і 2 закрити. На вихідній шині 8 виникає напруга низького рівня. Коли на вхідну шину 6 подасться напруга низького рівня, а на вхідну шину 7 - напруга високого рівня, то транзистори 1 і 2 закрити. На вихідній шині 8 виникає напруга низького рівня. Коли на вхідну шину 6 подасться напруга високого рівня, а на вхідну шину 7 - напруга низького рівня, транзистор 2 відкривається, внаслідок чого відкривається транзистор 1. На вихідній шині 8 виникає напруга високого рівня. Таким чином, транзистор 1 закритий і напруга на вихідній шині 8 має низький рівень у трьох випадках: коли на обидва входи логічного елемента подається напруга однакового рівня, а також, коли на шину 6 подасться напруга низького рівня, а на шину 7 - напруга високого рівня. Лише в єдиному випадку, коли на шину 6 подається напруга високого рівня, а на шину 7 - напруга низького рівня, транзистор 1 відкривається й на вихідній шині 8 виникає напруга високого рівня. Тобто логічний елемент виконує операцію "Заборона". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
