Логічний елемент

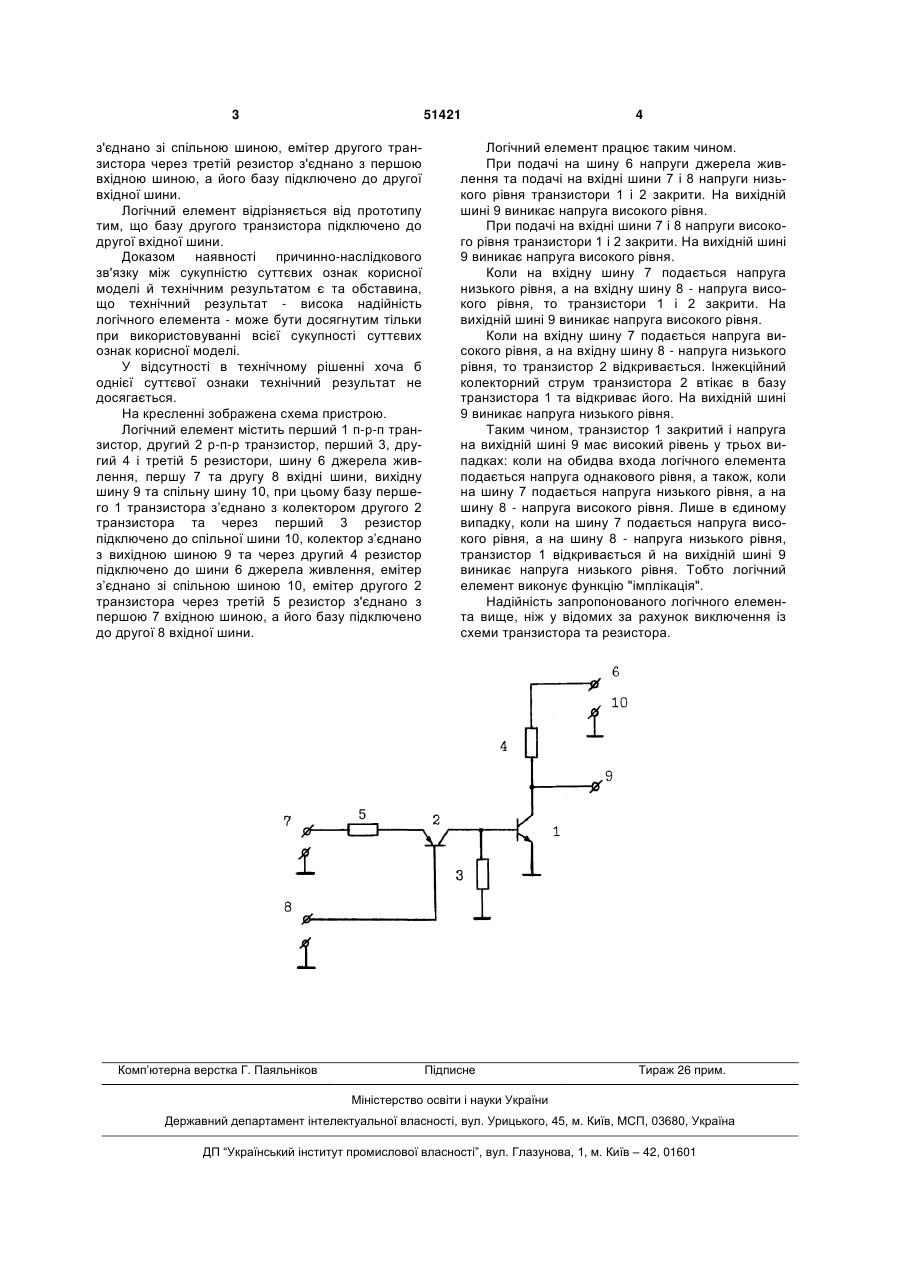

Логічний елемент, що містить перший n-р-n транзистор, другий р-n-р транзистор, перший, другий і третій резистори, шину джерела живлення, першу та другу вхідні шини, вихідну та спільну 3 51421 з'єднано зі спільною шиною, емітер другого транзистора через третій резистор з'єднано з першою вхідною шиною, а його базу підключено до другої вхідної шини. Логічний елемент відрізняється від прототипу тим, що базу другого транзистора підключено до другої вхідної шини. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі й технічним результатом є та обставина, що технічний результат - висока надійність логічного елемента - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі. У відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається. На кресленні зображена схема пристрою. Логічний елемент містить перший 1 п-р-п транзистор, другий 2 р-п-р транзистор, перший 3, другий 4 і третій 5 резистори, шину 6 джерела живлення, першу 7 та другу 8 вхідні шини, вихідну шину 9 та спільну шину 10, при цьому базу першего 1 транзистора з’єднано з колектором другого 2 транзистора та через перший 3 резистор підключено до спільної шини 10, колектор з’єднано з вихідною шиною 9 та через другий 4 резистор підключено до шини 6 джерела живлення, емітер з’єднано зі спільною шиною 10, емітер другого 2 транзистора через третій 5 резистор з'єднано з першою 7 вхідною шиною, а його базу підключено до другої 8 вхідної шини. Комп’ютерна верстка Г. Паяльніков 4 Логічний елемент працює таким чином. При подачі на шину 6 напруги джерела живлення та подачі на вхідні шини 7 і 8 напруги низького рівня транзистори 1 і 2 закрити. На вихідній шині 9 виникає напруга високого рівня. При подачі на вхідні шини 7 і 8 напруги високого рівня транзистори 1 і 2 закрити. На вихідній шині 9 виникає напруга високого рівня. Коли на вхідну шину 7 подається напруга низького рівня, а на вхідну шину 8 - напруга високого рівня, то транзистори 1 і 2 закрити. На вихідній шині 9 виникає напруга високого рівня. Коли на вхідну шину 7 подається напруга високого рівня, а на вхідну шину 8 - напруга низького рівня, то транзистор 2 відкривається. Інжекційний колекторний струм транзистора 2 втікає в базу транзистора 1 та відкриває його. На вихідній шині 9 виникає напруга низького рівня. Таким чином, транзистор 1 закритий і напруга на вихідній шині 9 має високий рівень у трьох випадках: коли на обидва входа логічного елемента подається напруга однакового рівня, а також, коли на шину 7 подається напруга низького рівня, а на шину 8 - напруга високого рівня. Лише в єдиному випадку, коли на шину 7 подається напруга високого рівня, а на шину 8 - напруга низького рівня, транзистор 1 відкривається й на вихідній шині 9 виникає напруга низького рівня. Тобто логічний елемент виконує функцію "імплікація". Надійність запропонованого логічного елемента вище, ніж у відомих за рахунок виключення із схеми транзистора та резистора. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
