Елемент нерівнозначності

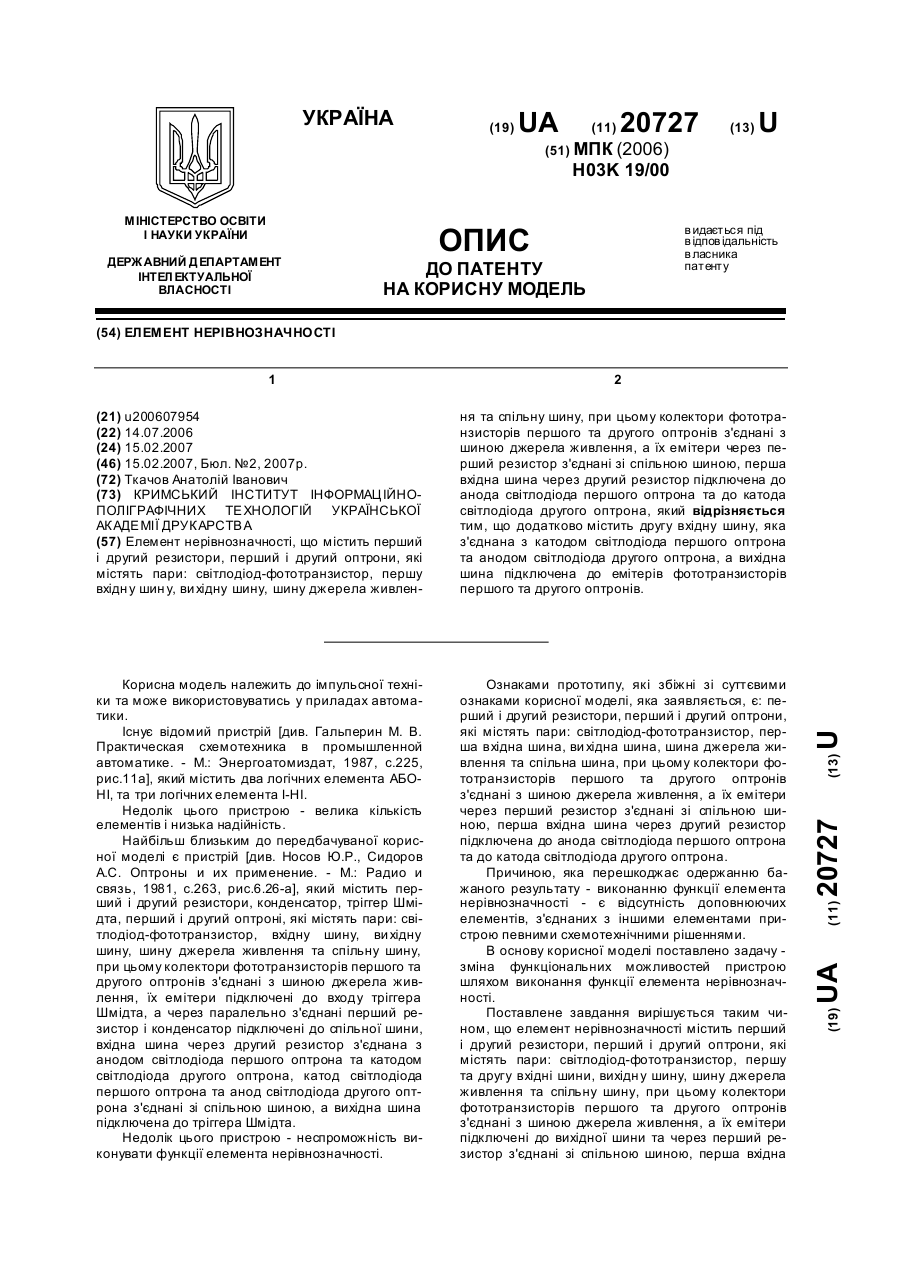

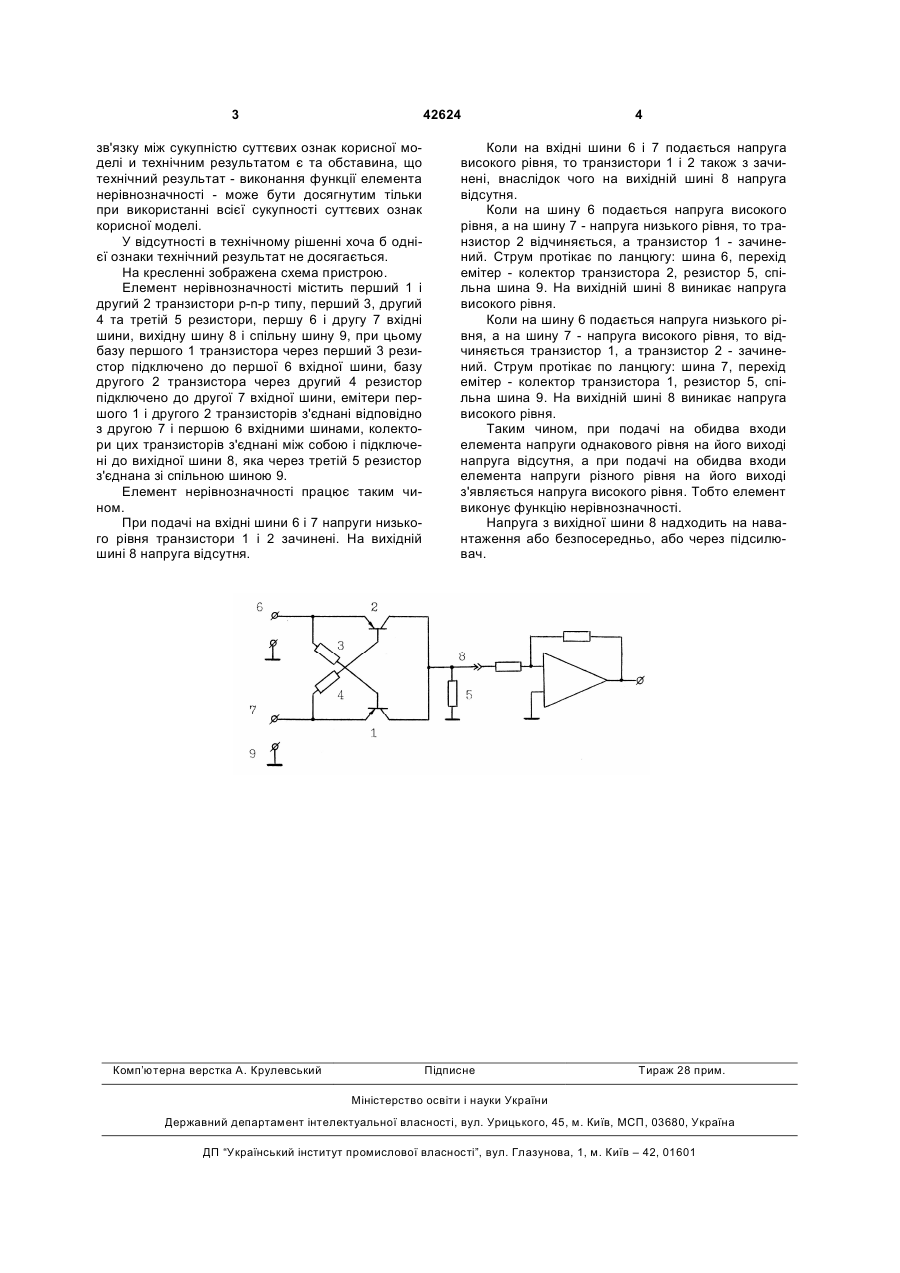

Елемент нерівнозначності, що містить перший і другий транзистори, перший, другий та третій резистори, першу і другу вхідні шини, вихідну шину і спільну шину, при цьому базу першого транзис 3 42624 зв'язку між сукупністю суттєвих ознак корисної моделі и технічним результатом є та обставина, що технічний результат - виконання функції елемента нерівнозначності - може бути досягнутим тільки при використанні всієї сукупності суттєвих ознак корисної моделі. У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається. На кресленні зображена схема пристрою. Елемент нерівнозначності містить перший 1 і другий 2 транзистори p-n-p типу, перший 3, другий 4 та третій 5 резистори, першу 6 і другу 7 вхідні шини, вихідну шину 8 і спільну шину 9, при цьому базу першого 1 транзистора через перший 3 резистор підключено до першої 6 вхідної шини, базу другого 2 транзистора через другий 4 резистор підключено до другої 7 вхідної шини, емітери першого 1 і другого 2 транзисторів з'єднані відповідно з другою 7 і першою 6 вхідними шинами, колектори цих транзисторів з'єднані між собою і підключені до вихідної шини 8, яка через третій 5 резистор з'єднана зі спільною шиною 9. Елемент нерівнозначності працює таким чином. При подачі на вхідні шини 6 і 7 напруги низького рівня транзистори 1 і 2 зачинені. На вихідній шині 8 напруга відсутня. Комп’ютерна верстка А. Крулевський 4 Коли на вхідні шини 6 і 7 подається напруга високого рівня, то транзистори 1 і 2 також з зачинені, внаслідок чого на вихідній шині 8 напруга відсутня. Коли на шину 6 подається напруга високого рівня, а на шину 7 - напруга низького рівня, то транзистор 2 відчиняється, а транзистор 1 - зачинений. Струм протікає по ланцюгу: шина 6, перехід емітер - колектор транзистора 2, резистор 5, спільна шина 9. На вихідній шині 8 виникає напруга високого рівня. Коли на шину 6 подається напруга низького рівня, а на шину 7 - напруга високого рівня, то відчиняється транзистор 1, а транзистор 2 - зачинений. Струм протікає по ланцюгу: шина 7, перехід емітер - колектор транзистора 1, резистор 5, спільна шина 9. На вихідній шині 8 виникає напруга високого рівня. Таким чином, при подачі на обидва входи елемента напруги однакового рівня на його виході напруга відсутня, а при подачі на обидва входи елемента напруги різного рівня на його виході з'являється напруга високого рівня. Тобто елемент виконує функцію нерівнозначності. Напруга з вихідної шини 8 надходить на навантаження або безпосередньо, або через підсилювач. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
