Логічний елемент

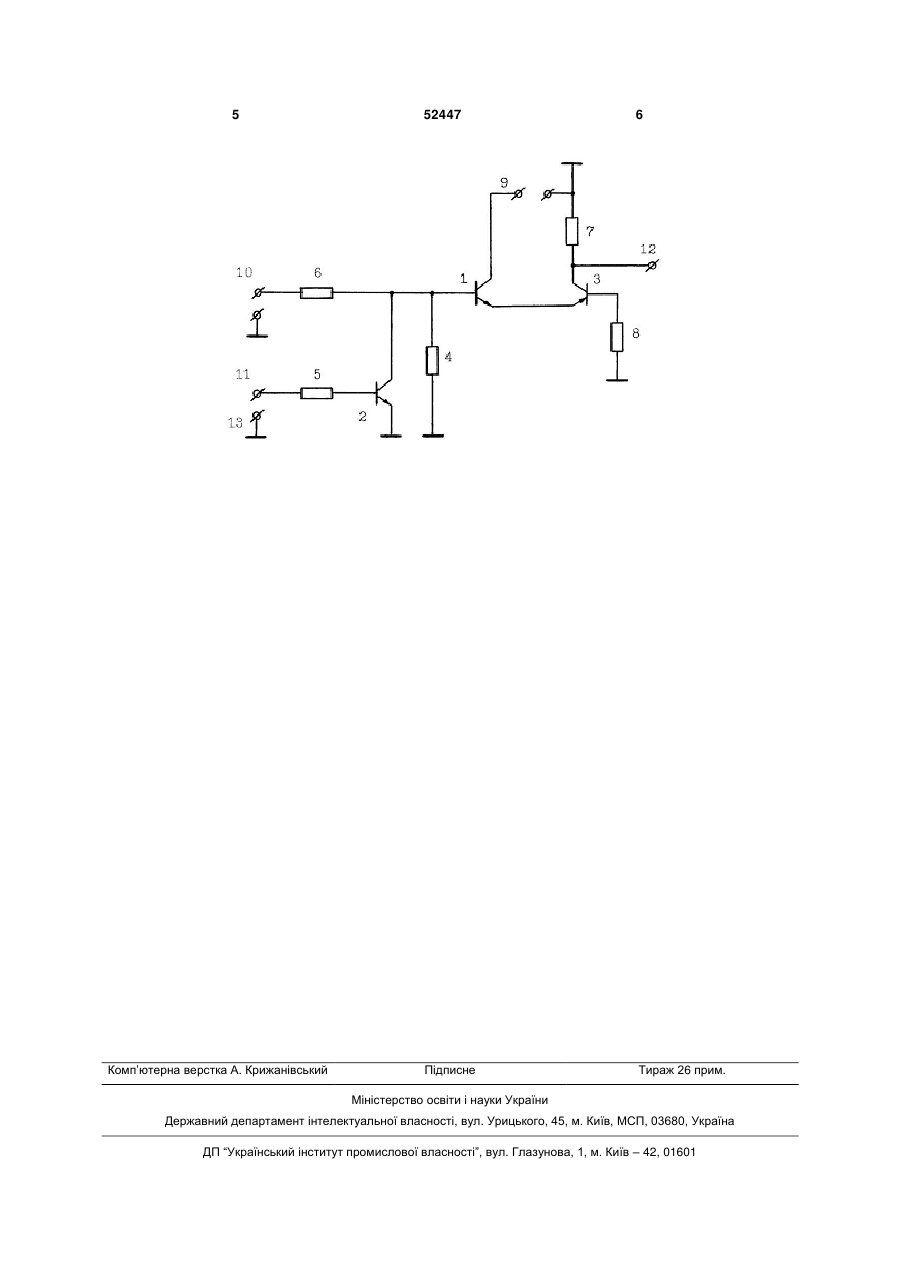

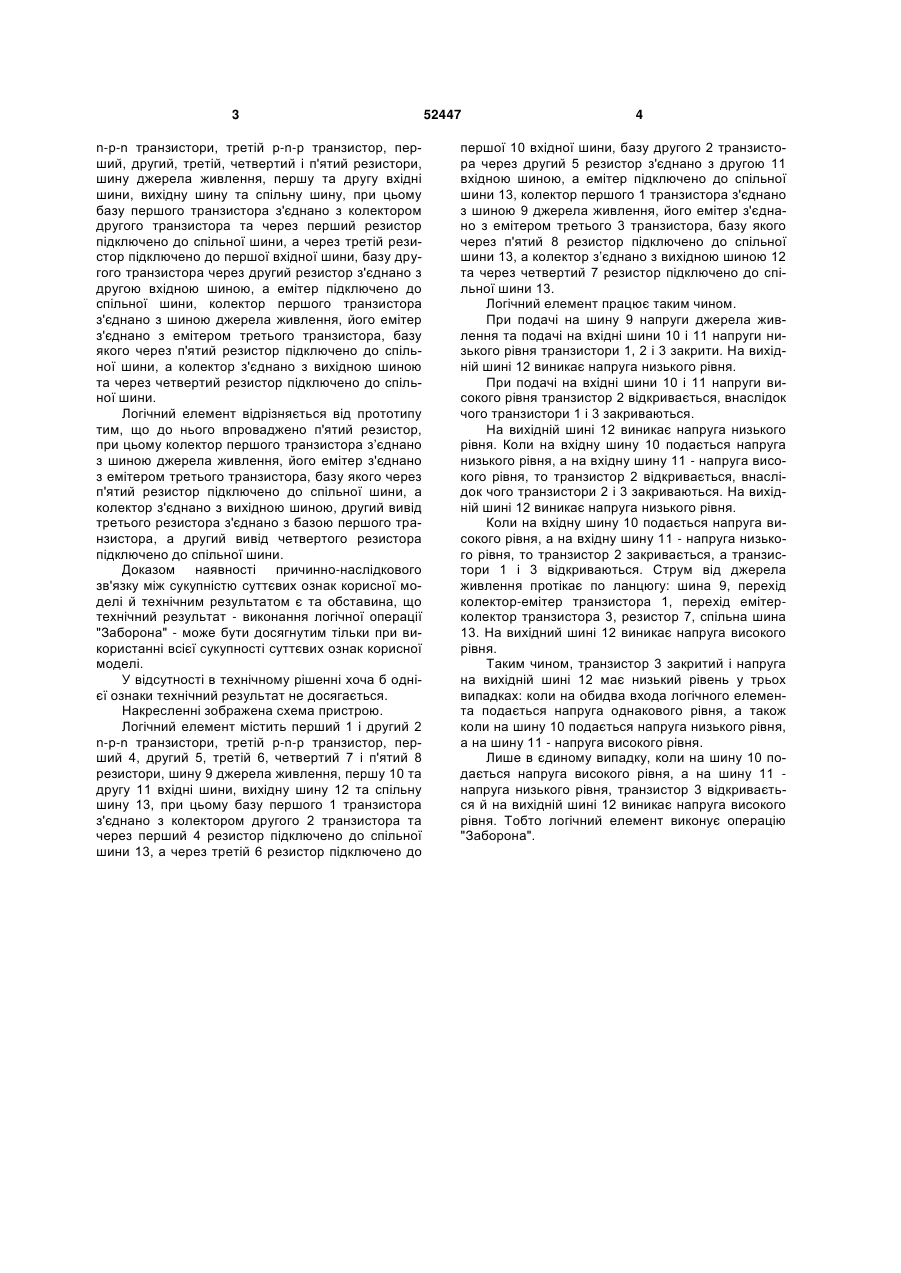

Логічний елемент, який містить перший і другий п-р-п транзистори, третій р-п-р транзистор, перший, другий, третій і четвертий резистори, шину джерела живлення, першу та другу вхідні шини, вихідну та спільну шини, при цьому базу першого транзистора з'єднано з колектором другого транзистора та через перший резистор підключено до спільної шини, базу другого транзистора через 3 n-р-n транзистори, третій р-n-р транзистор, перший, другий, третій, четвертий і п'ятий резистори, шину джерела живлення, першу та другу вхідні шини, вихідну шину та спільну шину, при цьому базу першого транзистора з'єднано з колектором другого транзистора та через перший резистор підключено до спільної шини, а через третій резистор підключено до першої вхідної шини, базу другого транзистора через другий резистор з'єднано з другою вхідною шиною, а емітер підключено до спільної шини, колектор першого транзистора з'єднано з шиною джерела живлення, його емітер з'єднано з емітером третього транзистора, базу якого через п'ятий резистор підключено до спільної шини, а колектор з'єднано з вихідною шиною та через четвертий резистор підключено до спільної шини. Логічний елемент відрізняється від прототипу тим, що до нього впроваджено п'ятий резистор, при цьому колектор першого транзистора з’єднано з шиною джерела живлення, його емітер з'єднано з емітером третього транзистора, базу якого через п'ятий резистор підключено до спільної шини, а колектор з'єднано з вихідною шиною, другий вивід третього резистора з'єднано з базою першого транзистора, а другий вивід четвертого резистора підключено до спільної шини. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі й технічним результатом є та обставина, що технічний результат - виконання логічної операції "Заборона" - може бути досягнутим тільки при використанні всієї сукупності суттєвих ознак корисної моделі. У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається. Накресленні зображена схема пристрою. Логічний елемент містить перший 1 і другий 2 n-р-n транзистори, третій р-n-р транзистор, перший 4, другий 5, третій 6, четвертий 7 і п'ятий 8 резистори, шину 9 джерела живлення, першу 10 та другу 11 вхідні шини, вихідну шину 12 та спільну шину 13, при цьому базу першого 1 транзистора з'єднано з колектором другого 2 транзистора та через перший 4 резистор підключено до спільної шини 13, а через третій 6 резистор підключено до 52447 4 першої 10 вхідної шини, базу другого 2 транзистора через другий 5 резистор з'єднано з другою 11 вхідною шиною, а емітер підключено до спільної шини 13, колектор першого 1 транзистора з'єднано з шиною 9 джерела живлення, його емітер з'єднано з емітером третього 3 транзистора, базу якого через п'ятий 8 резистор підключено до спільної шини 13, а колектор з’єднано з вихідною шиною 12 та через четвертий 7 резистор підключено до спільної шини 13. Логічний елемент працює таким чином. При подачі на шину 9 напруги джерела живлення та подачі на вхідні шини 10 і 11 напруги низького рівня транзистори 1, 2 і 3 закрити. На вихідній шині 12 виникає напруга низького рівня. При подачі на вхідні шини 10 і 11 напруги високого рівня транзистор 2 відкривається, внаслідок чого транзистори 1 і 3 закриваються. На вихідній шині 12 виникає напруга низького рівня. Коли на вхідну шину 10 подається напруга низького рівня, а на вхідну шину 11 - напруга високого рівня, то транзистор 2 відкривається, внаслідок чого транзистори 2 і 3 закриваються. На вихідній шині 12 виникає напруга низького рівня. Коли на вхідну шину 10 подається напруга високого рівня, а на вхідну шину 11 - напруга низького рівня, то транзистор 2 закривається, а транзистори 1 і 3 відкриваються. Струм від джерела живлення протікає по ланцюгу: шина 9, перехід колектор-емітер транзистора 1, перехід емітерколектор транзистора 3, резистор 7, спільна шина 13. На вихідний шині 12 виникає напруга високого рівня. Таким чином, транзистор 3 закритий і напруга на вихідній шині 12 має низький рівень у трьох випадках: коли на обидва входа логічного елемента подається напруга однакового рівня, а також коли на шину 10 подається напруга низького рівня, а на шину 11 - напруга високого рівня. Лише в єдиному випадку, коли на шину 10 подається напруга високого рівня, а на шину 11 напруга низького рівня, транзистор 3 відкривається й на вихідній шині 12 виникає напруга високого рівня. Тобто логічний елемент виконує операцію "Заборона". 5 Комп’ютерна верстка А. Крижанівський 52447 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
