Ступінчаста ливникова система

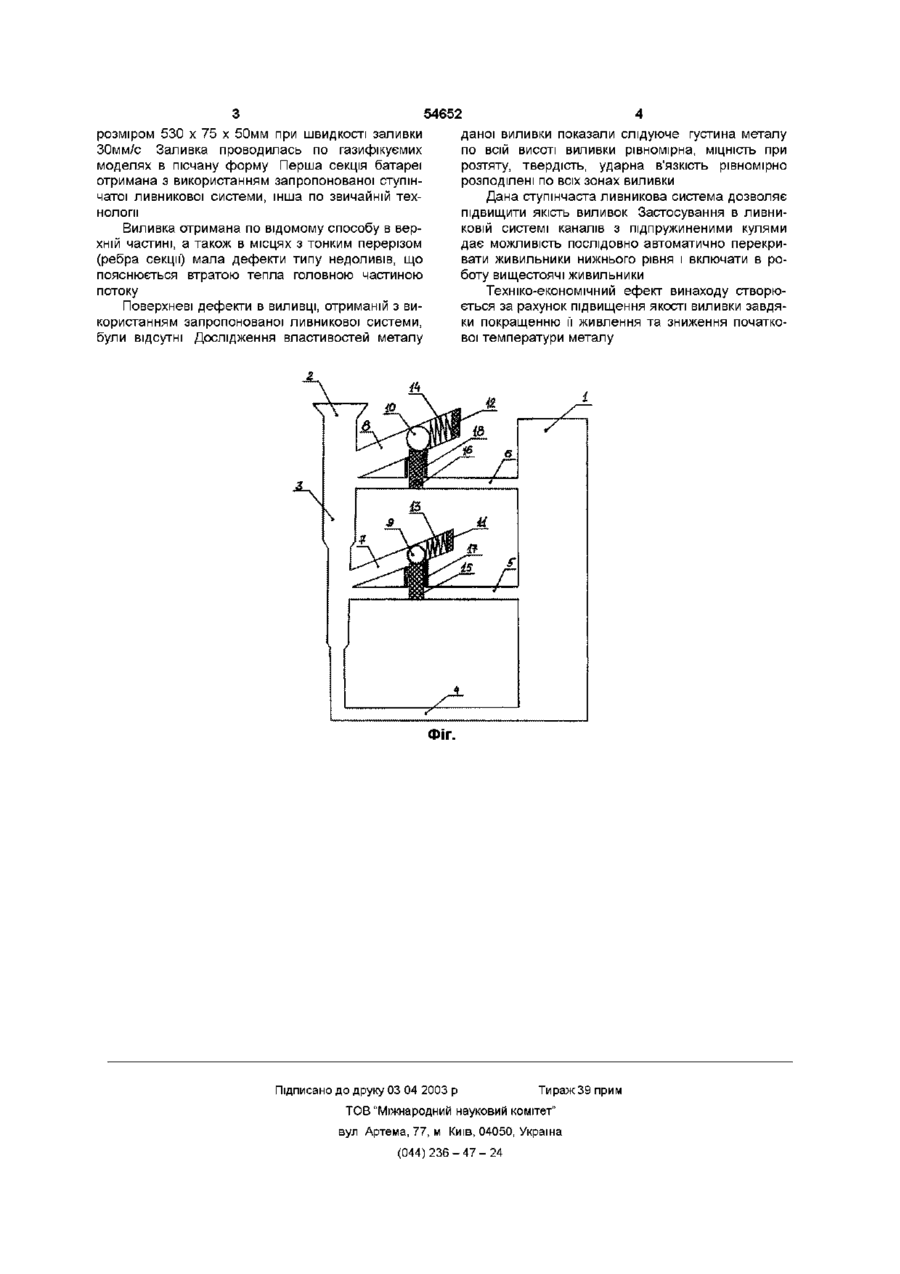

Ступінчаста ливникова система, що включає стояк зі змінним перерізом, прилеглі до стояка на різних рівнях живильники і вогнетривкі кулі, яка відрізняється тим, що над живильниками, крім нижнього, виконані нахилені вниз до стояка канали, в яких встановлені підпружинені вогнетривкі кулі, які зафіксовані стрижнями з газифікованого матеріалу, нижні КІНЦІ ЯКИХ встановлені у Винахід відноситься до ливарного виробництва, а саме до ливникових систем і може використовуватись для заповнення ливарних форм різноманітними сплавами Відома ступінчата ливникова система, яка включає стояк, живильники, які примикають до нього на різних рівнях і металічні кулі В ній послідовне введення в роботу живильників та їх перекриття здійснюється шляхом закидання металевих куль в стояк при заливці форми Для безпеки кулі перед закиданням необхідно нагрівати При такому вводі металічних куль складно фіксувати момент перекриття живильника, а також існує необхідність в нагрівальних пристроях на МІСЦІ заливки Найбільш близькою до винаходу є ступінчата ливникова система [АС №129796, МКВ B22C9/G8, бюл №13, 1960], яка включає стояк зі змінним перерізом, примикаючи до стояка на різних рівнях живильники і вогнетривкі кулі Однак ця ливникова система [А С №648324, МКВ2 В22С9/08, Бюл №7, 1979] не дозволяє отримати узгодження процесів проходження металу по верхньому живильнику і закриття нижнього, так як по периметру живильника в МІСЦІ, де він приєднаний до стояка утворюється кірка металу внаслідок зіткнення розплавленого металу з холодними стінками форми, яка стає перешкодою на шляху кулі Ціль винаходу - забезпечити автоматичне перекриття живильників для створення умов направленого тверднення, підвищення якості і зниження браку виливок Вказана ціль досягається тим що згідно вина ходу, ступінчата ливникова система, яка включає стояк зі змінним перерізом, примикаючи до стояка на різних рівнях живильники і вогнетривкі кулі, яка відрізняється тим, що над живильниками, окрім нижнього, виконані нахилені вниз до стояка канали, в яких встановлені підпружинені вогнетривкі кулі, причому фіксація кулі здійснюється стрижнями з газифікуємого матеріалу, нижні КІНЦІ ЯКИХ встановлені у ВІДПОВІДНИХ живильниках На фігурі наведено схему запропонованої ступінчастої ливникової системи Ливникова система складається із моделі 1, ливникової чаші 2, стояка 3, який має по висоті різні діаметри, живильників 4, 5, 6, примикаючих до стояка і моделі на різних рівнях, канали 7, 8 з вогнетривкими кулями 9, 10 Для зручності введення куль, канали по всій довжині виконані порожнистими і зверху закриваються пробками 11,12 Між кулями і пробками встановлюються пружини 13, 14 Кулі фіксуються фіксаторами 15, 16 Фіксатори виконані з легких полімерних матеріалів, наприклад із пінополістиролу Ливникова система працює слідуючим чином При заливці форми метал надходить до стояка З, через живильник 4 починає заповнювати форму 1 Коли фронт металу підійде до рівня живильника 5, під дією теплової енергії металу станеться термодеструкція легкоплавкого фіксатора 15 і куля, вивільнившись, під дією сили пружності пружини 13 випаде в стояк і автоматично перекриє нижчестоячий живильник В умовах дослідного виробництва інституту були ВІДЛИТІ дві чавунні секції батареї опалення ВІДПОВІДНИХ живильниках ю (О ю розміром 530 х 75 х 50мм при швидкості заливки 30мм/с Заливка проводилась по газифікуємих моделях в пісчану форму Перша секція батареї отримана з використанням запропонованої ступінчатої ливникової системи, інша по звичайній технологи Виливка отримана по відомому способу в верхній частині, а також в місцях з тонким перерізом (ребра секції) мала дефекти типу недоливів, що пояснюється втратою тепла головною частиною потоку Поверхневі дефекти в виливці, отриманій з використанням запропонованої ливникової системи, були відсутні Дослідження властивостей металу 54652 даної виливки показали слідуюче густина металу по всій висоті виливки рівномірна, МІЦНІСТЬ при розтяту, твердість, ударна в'язкість рівномірно розподілені по всіх зонах виливки Дана ступінчаста ливникова система дозволяє підвищити якість виливок Застосування в ливниковій системі каналів з підпружиненими кулями дає можливість послідовно автоматично перекривати живильники нижнього рівня і включати в роботу вищестоячі живильники Техніко-економічний ефект винаходу створюється за рахунок підвищення якості виливки завдяки покращенню її живлення та зниження початкової температури металу Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
