Універсальна система опалення

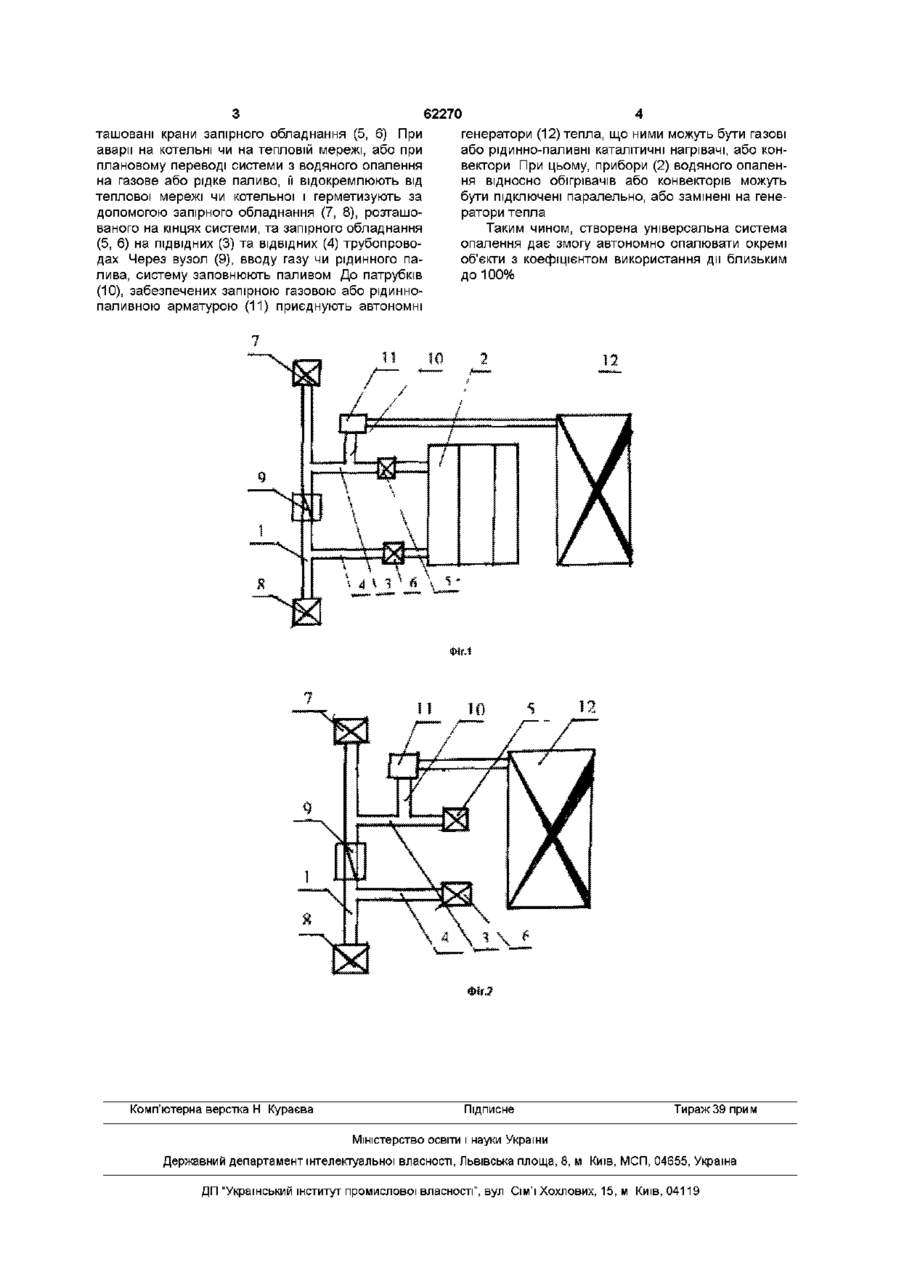

1 Універсальна система опалення, що містить стояк, трубопроводи підводу і відводу опалювальних приладів, розміщене на них запірне обладнання, яка відрізняється тим, що запірне обладнання встановлено на обох кінцях, система оснащена вузлом вводу газоподібного або рідкого палива, на трубопроводах підводу чи відводу або на стояку розташовані патрубки, обладнані запірною арматурою, до яких приєднані автономні генератори тепла 2 Універсальна система опалення за п 1, яка відрізняється тим, що автономні генератори тепла можуть бути газовими, рідкопаливними каталітичними нагрівачами або конвекторами 3 Універсальна система опалення за п 1, яка відрізняється тим, що автономні генератори тепла можуть бути встановлені паралельно опалювальним приладам, або ці прилади можуть бути замінені автономними генераторами тепла Винахід належить до галузі опалення і може бути використаний як у діючих, так і в новобудовах промислових, комунальних та суспільних об'єктів, та має технічні можливості багатоваріантного використання тепла ВІДОМІ системи водяного опалення [1 2] є складними в експлуатації і будові, мають лише одну можливість використання як генератора тепла гарячу воду, і при цьому ще ускладнені додатковою арматурою та обладнанням Відома система водяного опалення [3], що вибрана за прототип, є близьким технічним рішенням що до запропонованого за простотою виготовлення та експлуатації, але має обмеженість щодо використання різних палив Вона позбавлена можливості використання як нагрівальних приладів, автономних генераторів тепла, що працюють на газоподібному, або рідинному паливі В ній використовуються лише теплоносії, що беруть тепло на далекій відстані від споживачів і доставляють його за призначенням з великими втратами В основу винаходу поставлено завдання створення технічних умов у діючих системах водяного опалення, а також у новобудовах об'єктів промисловості, комунального господарства та суспільних будівель, використання як нагрівальних приладів генераторів тепла, що працюють на газі, або рідкому паливі Особливо під час аварій на теплових мережах або в котельнях Поставлене завдання досягається тим, що система опалення, яка має стояк, трубопроводи відводу та підводу теплоносія до опалювальних приладів і кранів на них, додатково має запірну арматуру, що забезпечує и герметичність після відокремлення від тепломережі, обладнана вузлом вводу газу або рідкого палива, а на трубопроводах відводу чи підводу, або на стояку, розташовані патрубки, що облаштовані запірною газовою чи рідкопаливною арматурою, до якої в якості "нагрівальних приладів приєднані автономні генератори тепла Ними є газові або рідкопаливні каталітичні нагрівачі, або конвектори Генератори тепла, що працюють на газу або рідкому паливі, можуть бути змонтовані паралельно приладам опалення, що працюють на рідкому теплоносієві, або замість них Герметичність системи забезпечується запірним обладнанням, що розміщене на обох кінцях системи та трубопроводах підводу та відводу Винахід пояснюється кресленням де показано схематично — на фіг 1 систему опалення з паралельним розташуванням автономних генераторів тепла і нагрівальник приладів, — на фіг 2 систему опалення, де генератори тепла розташовані без нагрівальних приладів Універсальна система опалення має стояк (1), а також опалювальні водяні прилади (2), з трубопроводами підводу (3) та відводу (4), на яких роз (О 62270 ташовані крани запірного обладнання (5, 6) При генератори (12) тепла, що ними можуть бути газові аварії на котельні чи на тепловій мережі, або при або рідинно-паливні каталітичні нагрівачі, або конплановому переводі системи з водяного опалення вектори При цьому, прибори (2) водяного опаленна газове або рідке паливо, її відокремлюють від ня відносно обігрівачів або конвекторів можуть теплової мережі чи котельної і герметизують за бути підключені паралельно, або замінені на генедопомогою запірного обладнання (7, 8), розташоратори тепла ваного на кінцях системи, та запірного обладнання Таким чином, створена універсальна система (5, 6) на ПІДВІДНИХ (3) та ВІДВІДНИХ (4) трубопровоопалення дає змогу автономно опалювати окремі дах Через вузол (9), вводу газу чи рідинного паоб'єкти з коефіцієнтом використання дії близьким лива, систему заповнюють паливом До патрубків до 100% (10), забезпечених запірною газовою або рідиннопаливною арматурою (11) приєднують автономні Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
