Система центрального опалення

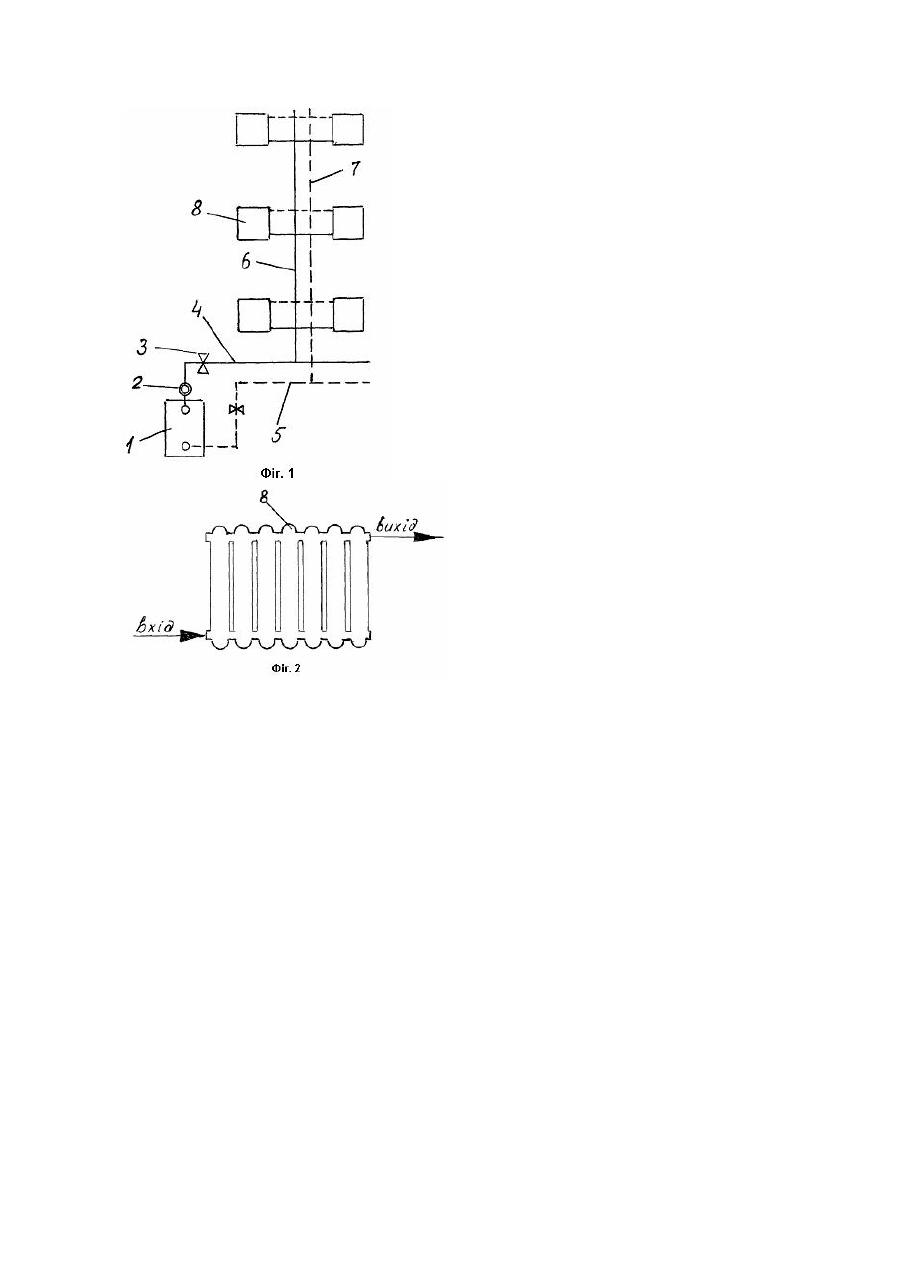

Винахід відноситься до систем, в яких тепло з центрального джерела розподіляється за допомогою теплоносія по приміщеннях, що підлягають нагріву. Відома, як аналог, двотрубна гравітаційна система водяного опалення з верхнім розподілом, що містить водогрійний котел, головний стояк, розширювальний бак, подавальну магістраль, подавальний стояк, нагрівальний прилад, зворотний стояк, зворотну магістраль і запірні крани (див. книжку УДК 697.43(031) В.А. Березовський "Посібник з експлуатації систем опалення". Київ. "Будівельник". 1977 p. Стор. 6, рис.1.) Рушійною силою циркуляції води в гравітаційній системі за аналогом є різниця між масами стовпів охолодженої та нагрітої води. Густина охолодженої води в зворотних стояках більша від густини нагрітої води в головному стояку, тому, о холонувши в нагрівальних приладах, вода опускається вниз, рухається по зворотній магістралі, витискаючи своєю масою нагріту воду з котла через головний стояк в подавальну магістраль. Недоліком аналога є верхній вхід нагрітої води в кожний нагрівальний прилад з нижнім виходом охолодженої води з нагрівального приладу, тобто, в аналозі нагріта вода згори витискає з нагрівального приладу вниз охолоджену воду, що суперечить самому принципу циркуляції води в цій системі і знижує ефективність тепловіддачі системи внаслідок втрати частини енергії теплоносія на таку неприродну циркуляцію його. Відома також, як прототип, насосна система водяного опалення з нижнім розподілом, що містить подавальну і зворотну магістралі, подавальний і зворотний стояки, нагрівальні прилади, водогрійний котел, насос, запірні крани, при цьому подавальна і зворотна магістралі розташовані знизу під найнижчим рядом нагрівальних приладів, а нагрівальні прилади найвищого ряду виконані з входом нагрітої води і виходом охолодженої води в одному рівні - знизу нагрівальних приладів цього ряду (див. ту ж саму книжку, Стор. 47, рис.7 - г, д, е), нагрівальні прилади всіх нижчих рядів мають вхід згори і вихід знизу, як і в аналога. Рушійною силою циркуляції води в системі з нижнім розподілом за прототипом є насос, який примусово нагнітає охолоджену воду зі зворотної магістралі у водогрійний котел, витискаючи з нього нагріту воду в подавальну магістраль і через подавальні стояки в нагрівальні прилади, де вода віддає тепло, охолоджується і по зворотних стояках повертається у зворотну магістраль. Недоліком прототипа, як і аналога, є неприродна циркуляція води на проміжку входу в нагрівальний прилад і виходу з нього, на подолання якої витрачається зайва енергія насоса, доволі значна, враховуючи кількість нагрівальних приладів в системі. Технічним завданням винаходу є підвищення ефективності системи центрального опалення за рахунок зниження втрат на примусову циркуляцію води. Для вирішення поставленого завдання запропонована система центрального опалення поряд з суттєвими ознаками, властивими для прототипа, такими як водогрійний котел, насос, запірні крани, подавальна і зворотна магістралі, подавальний і зворотний стояки і нагрівальні прилади, сполучені з ними, містить нові, відмінні від прототипа суттєві ознаки, а саме - кожний нагрівальний прилад знизу сполучений з подавальним стояком, а згори - зі зворотним стояком. Виконання кожного нагрівального приладу з нижнім входом нагрітої води і з верхнім виходом охолодженої води сприяє природній циркуляції води, як теплоносія, в елементах нагрівального приладу і усуває втрати енергії насоса на таку локальну циркуляцію води в нагрівальному приладі, що зменшує затрати енергії на циркуляцію води в системі в цілому і, відповідно підвищує е фективність системи центрального опалення. Отже, нова сукупність суттєвих ознак забезпечує виконання умов завдання винаходу. Суть винаходу пояснюється кресленнями, де: на фіг.1 зображений загальний вид системи центрального опалення; на фіг.2 - нагрівальній прилад, окремо. Система центрального опалення (фіг.1) містить водогрійний котел 1, насос 2, запірні крани 3, подавальну магістраль 4, зворотну магістраль 5, подавальний стояк 6, зворотний стояк 7 і нагрівальні прилади 8. Кожній нагрівальний прилад 8 (фіг.2) виконаний з нижнім входом і верхнім виходом. Вхід кожного нагрівального приладу 8 сполучений з подавальним стояком 6 (фіг.1), а ви хід - зі зворотнім стояком 7. Зворотні комунікації прорисовані пунктирними лініями і сполучені між собою у всіх місцях дотику пунктирних ліній. Приведена система відноситься до систем з нижнім розподілом. Рушійною силою циркуляції води в даній системі центрального опалення з нижнім розподілом є насос 2, який примусово нагнітає гарячу воду з котла 1 в подавальну магістраль 4 і через подавальний стояк 6 в нагрівальні прилади 8, де вода віддає тепло, охолоджується і по зворотних стояках 7 повертається у зворотну магістраль 5 до котла 1. Виконання кожного нагрівального приладу 8 (фіг.2) з нижнім входом нагрітої води (де співпадають турбулентні і ламінарні процеси з природнім рухом гарячої води знизу ввер х) і з верхнім виходом охолодженої води у зворотні стойки 7, сприяє її природній циркуляції, що економить споживання енергії насосом 2 і підвищує е фективність системи в цілому. У не примусовій системі ГОС (горизонтальна однотрубна система) з нижнім розподілом, рушійною силою циркуляції води є унікальна, природна властивість гарячої води, що завжди має постійний напрямок знизу догори, ця система дуже ефективна і економна на метал, газ та ел. енергію, пропоную її застосовувати в малоповерхових жилих та виробничих приміщеннях, а також тваринних фермах.
