Кінцева секція механізованого кріплення

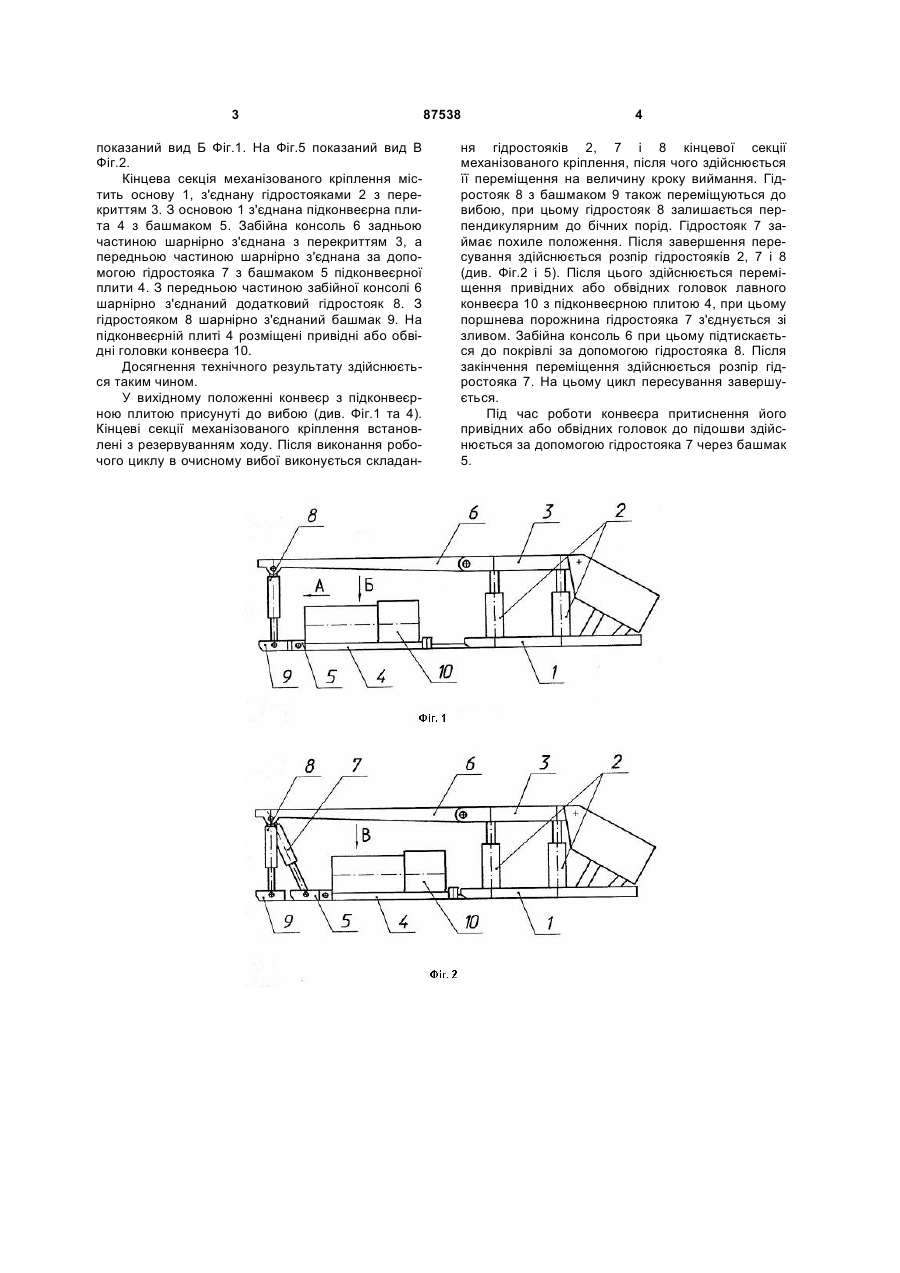

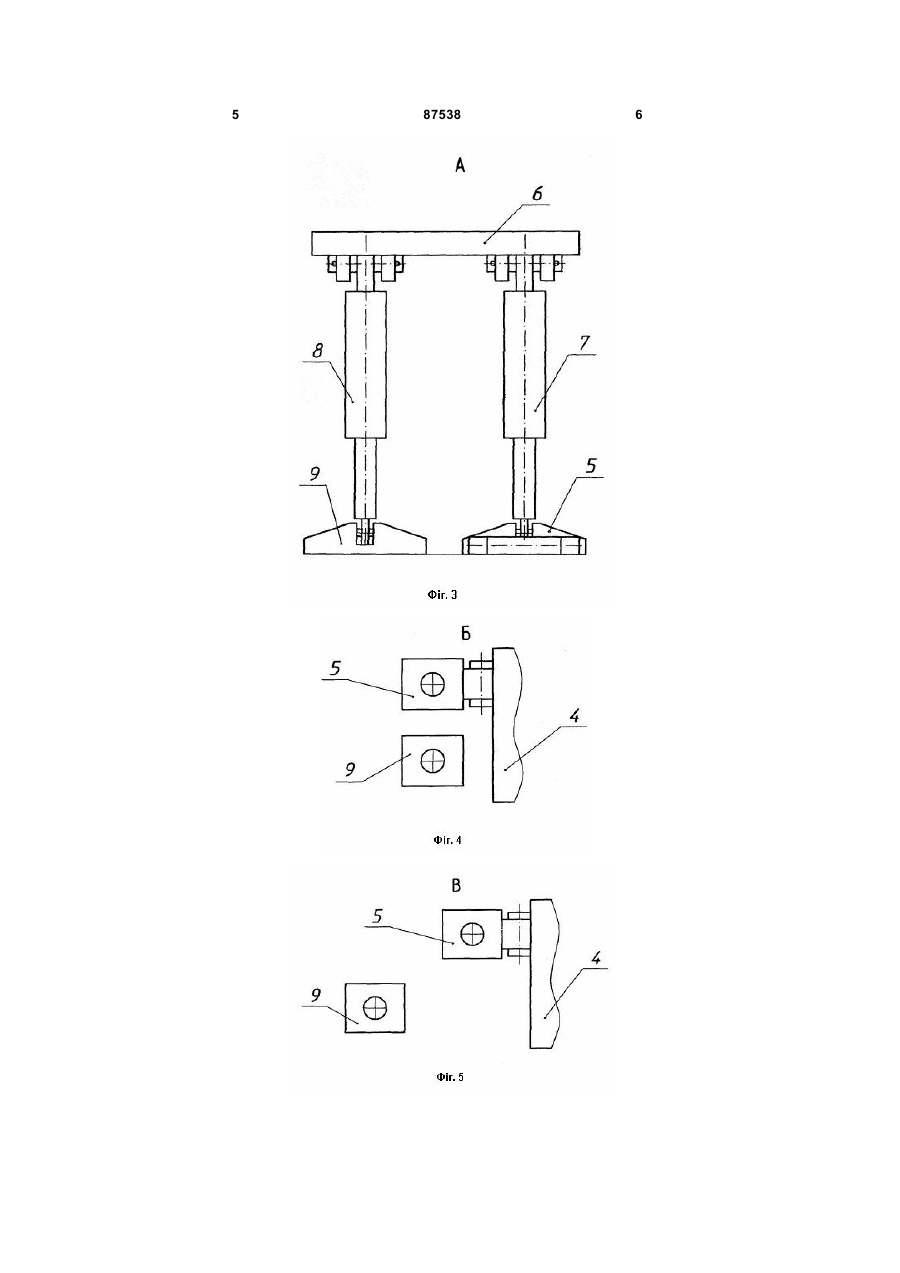

Кінцева секція механізованого кріплення, яка містить основу, з'єднану гідростояками з перекриттям, підконвеєрну плиту з башмаком, з'єднану з основою, забійну консоль, задньою частиною шарнірно з'єднану з перекриттям, а передньою частиною шарнірно з'єднану за допомогою гідростояка з башмаком підконвеєрної плити, яка відрізняється тим, що вона оснащена додатковим гідростояком з башмаком, який шарнірно з'єднаний з передньою частиною забійної консолі, при цьому башмак з'єднаний з гідростояком шарнірно. (19) (21) a200706038 (22) 29.05.2007 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ОВЧАРЕНКО ВАЛЕРІЙ АНАТОЛІЙОВИЧ, АНДРЄЄВ ГЕОРГІЙ ВОЛОДИМИРОВИЧ, КОСАРЕВ ІВАН ВАСИЛЬОВИЧ, КЛЯГІН ЮРІЙ ВІТАЛІЙОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" (56) SU 1016527 A, 07.05.1983 SU 844775, 10.07.1981 SU 1154480 A, 07.05.1985 SU 1528326 A3, 07.12.1989 3 показаний вид Б Фіг.1. На Фіг.5 показаний вид В Фіг.2. Кінцева секція механізованого кріплення містить основу 1, з'єднану гідростояками 2 з перекриттям 3. З основою 1 з'єднана підконвеєрна плита 4 з башмаком 5. Забійна консоль 6 задньою частиною шарнірно з'єднана з перекриттям 3, а передньою частиною шарнірно з'єднана за допомогою гідростояка 7 з башмаком 5 підконвеєрної плити 4. З передньою частиною забійної консолі 6 шарнірно з'єднаний додатковий гідростояк 8. З гідростояком 8 шарнірно з'єднаний башмак 9. На підконвеєрній плиті 4 розміщені привідні або обвідні головки конвеєра 10. Досягнення технічного результату здійснюється таким чином. У вихідному положенні конвеєр з підконвеєрною плитою присунуті до вибою (див. Фіг.1 та 4). Кінцеві секції механізованого кріплення встановлені з резервуванням ходу. Після виконання робочого циклу в очисному вибої виконується складан 87538 4 ня гідростояків 2, 7 і 8 кінцевої секції механізованого кріплення, після чого здійснюється її переміщення на величину кроку виймання. Гідростояк 8 з башмаком 9 також переміщуються до вибою, при цьому гідростояк 8 залишається перпендикулярним до бічних порід. Гідростояк 7 займає похиле положення. Після завершення пересування здійснюється розпір гідростояків 2, 7 і 8 (див. Фіг.2 і 5). Після цього здійснюється переміщення привідних або обвідних головок лавного конвеєра 10 з підконвеєрною плитою 4, при цьому поршнева порожнина гідростояка 7 з'єднується зі зливом. Забійна консоль 6 при цьому підтискається до покрівлі за допомогою гідростояка 8. Після закінчення переміщення здійснюється розпір гідростояка 7. На цьому цикл пересування завершується. Під час роботи конвеєра притиснення його привідних або обвідних головок до підошви здійснюється за допомогою гідростояка 7 через башмак 5. 5 87538 6 7 Комп’ютерна верстка Г. Паяльніков 87538 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
